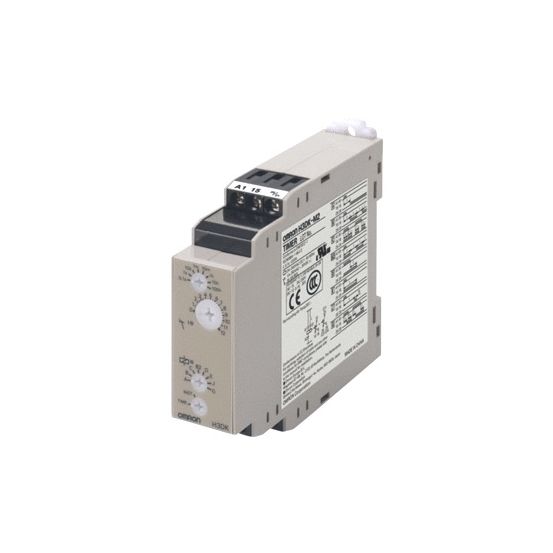

De Omron H3DK-M tijdrelais H3DK6015H is een multifunctioneel tijdrelais uit de H3DK-serie met een breedte van 22,5 mm, ontworpen voor toepassingen waar verschillende tijdfuncties en een breed tijdbereik nodig zijn.
Belangrijkste kenmerken
Dit Omron H3DK-M tijdrelais biedt een multirange tijdbereik van 0,1 tot 4.320.000 seconden en ondersteunt meerdere functies, waaronder afvalvertragend, opkomvertragend, inschakelwissend, uitschakelwissend en knipperend beginnend met impuls. Daarnaast heeft het een klokfunctie met puls beginnend, variabel. Het relais is aangeduid als multifunctioneel.
Het apparaat is geschikt voor DIN-rail (Omega-rail) montage en heeft twee vertraagde wisselcontact-uitgangen. De elektrische aansluiting gebeurt via een schroefaansluiting en de nominale stroom bedraagt 5 A. De bedrijfsspanning ligt tussen 5–250 V AC (50/60 Hz) en 5–30 V DC, met een nominale stuurspanning van 12 V DC.
De H3DK6015H heeft afmetingen van 22,5 x 100 x 79 mm (bxdxh), een beschermingsgraad IP30 en behoort tot relaiscategorie RT I volgens IEC 61810-7. De contactcoating is uitgevoerd in goud en het tijdrelais heeft geen halfgeleideruitgang.
Kenmerken op een rij
Multifunctioneel tijdrelais met 8 functies, inclusief afvalvertragend en opkomvertragend
Tijdbereik 0,1 – 4.320.000 s (multirange)
2 vertraagde wisselcontact-uitgangen, nominale stroom 5 A
Geschikt voor DIN-rail (Omega-rail) montage, afmetingen 22,5 x 100 x 79 mm
Bedrijfsspanning 5–250 V AC / 5–30 V DC, stuurspanning 12 V DC, beschermingsgraad IP30
Specificaties
Meer informatie
Aantal uitgangen, onvertraagd, maakcontact
0
Aantal uitgangen, onvertraagd, verbreekcontact
0
Aantal uitgangen, onvertraagd, wisselcontact
0
Aantal uitgangen, vertraagd, maakcontact
0
Aantal uitgangen, vertraagd, verbreekcontact
0
Aantal uitgangen, vertraagd, wisselcontact
2
Bediening op afstand mogelijk
Nee
Bedrijfsspanning bij AC 50 Hz
5-250 V
Bedrijfsspanning bij AC 60 Hz
5-250 V
Bedrijfsspanning bij DC
5-30 V
Beschermingsgraad (IP)
IP30
Breedte
22.5 mm
Categorie relaistechnologie (RT) volgens IEC 61810-7
RT I
Compleet apparaat met sokkel
Nee
Diepte
100 mm
Frontmontage
Nee
Functie afvalvertragend
Ja
Functie inschakelwissend
Ja
Functie knipperend beginnend met impuls, vaste tijd
Ja
Functie knipperend beginnend met pauze, vaste tijd
