Schneider Electric Acti 9 iC60 - Aardlekautomaat A9D87420

Fabrikantnr:

A9D87420 | 3606481157560

Schneider Electric Acti 9 iC60 Aardlekautomaat A9D77416

Beschikbaar in 17 varianten:

Aardlekautomaat met 4 polen (4 beveiligde polen) met 16A nominale stroom, 30mA nominale foutstroom en uitschakelkarakteristiek B. Geschikt voor 400V.
93,07 76,92
Aardlekautomaat met 4 polen (4 beveiligde polen) met 20 A nominale meetstroom, 30 mA nominale foutstroom en uitschakelkarakteristiek B. Geschikt voor 400 V AC.
137,44 113,59
Aardlekautomaat met 4 polen (4P) met 32A nominale stroom, 30mA nominale foutstroom en uitschakelkarakteristiek C, 6kA kortsluitafschakelvermogen en IP20.
155,18 128,25
Aardlekautomaat met 4 polen met 16A nominale stroom, 30mA nominale foutstroom en uitschakelkarakteristiek C, 400V en 6kA afschakelvermogen.
94,96 78,48
Aardlekautomaat met 4 polen (4 beveiligde polen) met 20 A nominale meetstroom, 30 mA nominale foutstroom en uitschakelkarakteristiek C. Nominale spanning 400 V AC.
156,69 129,50
Aardlekautomaat met 4 beveiligde polen, 25A nominale meetstroom, 300 mA nominale foutstroom en uitschakelkarakteristiek C, 6kA afschakelvermogen.
156,69 129,50
Aardlekautomaat met 4 polen (4 beveiligde polen) met 32A nominale meetstroom, 300mA nominale foutstroom en uitschakelkarakteristiek C. Kortsluitafschakelvermogen 6kA.
156,69 129,50
Aardlekautomaat met 4 polen (4P) met 25 A nominale stroom, 30 mA nominale foutstroom en uitschakelkarakteristiek C. Geschikt voor 400 V AC en IP20.
170,79 141,15
Aardlekautomaat met 4 polen (4 beveiligde polen) met 32A nominale meetstroom, 30mA nominale foutstroom en uitschakelkarakteristiek B. Kortsluitafschakelvermogen 6kA.
170,79 141,15
Aardlekautomaat met 4 polen (4 beveiligde polen) met 16 A nominale meetstroom, 300 mA nominale foutstroom en uitschakelkarakteristiek C. Kortsluitafschakelvermogen 6 kA.
126,66 104,68
Aardlekautomaat met 4 polen (4P) met 20 A nominale meetstroom, 300 mA nominale foutstroom en uitschakelkarakteristiek C, 400 V en 6 kA afschakelvermogen.
156,69 129,50
Aardlekautomaat met 2 polen (2P) met 16 A nominale stroom, 30 mA nominale foutstroom en uitschakelkarakteristiek C. Kortsluitafschakelvermogen 10 kA.
141,65 117,07
Aardlekautomaat met 2 polen (2 beveiligde) met 10A nominale stroom, 30mA nominale foutstroom en uitschakelkarakteristiek B. Type lekstroom A, 10kA afschakelvermogen.
141,65 117,07
Aardlekautomaat met 4 polen (4 beveiligde polen), 16A nominale stroom, 30mA nominale foutstroom en uitschakelkarakteristiek C. Kortsluitafschakelvermogen 6kA.
170,93 141,26
Aardlekautomaat met 4 polen met 25A nominale stroom, 30mA nominale foutstroom en uitschakelkarakteristiek B, voor 400V AC met 6kA kortsluitafschakelvermogen.
170,79 141,15
Aardlekautomaat met 2 polen (2 beveiligde) met 16A nominale stroom, 30mA nominale foutstroom en uitschakelkarakteristiek C, voor 230V AC-toepassingen.
140,27 115,93
Aardlekautomaat met 2 polen (2P) met 16 A nominale meetstroom, 30 mA nominale foutstroom en uitschakelkarakteristiek B. De automaat is onvertraagd.
140,27 115,93

Aardlekautomaat met 4 polen (4 beveiligde polen) met 20 A nominale meetstroom, 30 mA nominale foutstroom en uitschakelkarakteristiek B. Geschikt voor 400 V AC.

Verpakt per 1 stuk

Meer informatie
Maak compleet

137,44 113,59

Op werkdagen voor 21.00 uur besteld, morgen in huis. Levering ook op zaterdag.

15 op voorraad

Gratis verzending boven €150
30 dagen eenvoudig retour
Uitstekende klantenservice score 9.4/10

Ga naar het einde van de afbeeldingen-gallerij

Ga naar het begin van de afbeeldingen-gallerij

Productinformatie

Inleiding

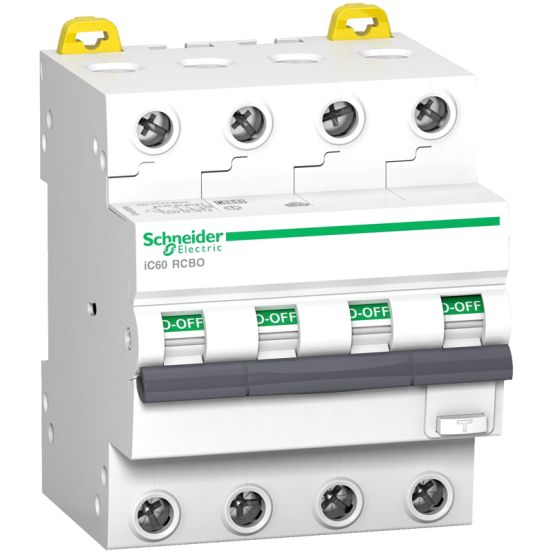

De Schneider Electric Acti 9 iC60 aardlekautomaat A9D87420 is een 4-polige aardlekautomaat voor toepassing in groepenkasten, met gecombineerde overstroom- en aardlekbeveiliging.

Belangrijkste kenmerken

Deze Schneider Electric aardlekautomaat uit de Acti 9 iC60 serie beschikt over 4 beveiligde polen en een nominale meetstroom van 20 A. De aardlekbeveiliging heeft een nominale foutstroom van 30 mA en een type A lekstroom. De uitschakelkarakteristiek is B, wat deze automaat geschikt maakt voor toepassingen waar deze karakteristiek gewenst is.

De aardlekautomaat is geschikt voor een AC-spanningstype met een nominale meetspanning van 400 V en een frequentie van 50 Hz. Het kortsluitafschakelvermogen bedraagt 6 kA volgens zowel IEC 60947-2 als EN 61009, met een nominale isolatiespanning van 500 V en een nominale stoothoudspanning van 4 kV. De beschermingsgraad is IP20 en de uitvoering is 4P met een breedte van 4 module-eenheden.

Voor de aansluiting zijn eendraads geleiders van 1-35 mm² en meerdraads geleiders van 1-25 mm² mogelijk. De inbouwdiepte bedraagt 45 mm. Verder heeft dit apparaat een energiebegrenzingsklasse 1, een stootstroomvastheid van 0,25 kA, een verliesvermogen van 2,72 W en een opgegeven omgevingstemperatuur tijdens bedrijf van -25 tot 40 °C. De overspanningscategorie is 3 en de vervuilingsgraad is 2.

Kenmerken op een rij

Nominale meetstroom 20 A
4-polige uitvoering met 4 beveiligde polen
Nominale foutstroom 30 mA, type A lekstroom
Uitschakelkarakteristiek B
Nominale meetspanning 400 V, kortsluitafschakelvermogen 6 kA

Specificaties

Meer informatie
Aansluitbare geleiderdoorsnede eendraads	1-35 mm²
Aansluitbare geleiderdoorsnede meerdraads	1-25 mm²
Aantal beveiligde polen	4
Aantal polen (totaal)	4
Afschakelkarakteristiek	Onvertraagd
Beschermingsgraad (IP)	IP20
Breedte in module-eenheden	4
Energiebegrenzingsklasse	1
Frequentie	50 Hz
High-immunity uitvoering	Nee
Inbouwdiepte	45 mm
Inbouwmontage (stucwerk)	Nee
Meeschakelende nul	Nee
Met vergrendelingsvoorziening	Nee
Nominale (meet)spanning	400 V
Nominale (meet)stroom	20 A
Nominale afschakelvermogen IEC 60947-2	6 kA
Nominale afschakelvermogen volgens EN 61009	6 kA
Nominale foutstroom	0.03 A
Nominale isolatiespanning Ui	500 V
Nominale kortsluitafschakelvermogen Icn volgens EN 61009-1	6 kA
Nominale stoothoudspanning (Uimp)	4 kV
Omgevingstemperatuur tijdens bedrijf	-25-40 °C
Overspanningscategorie	3
Spanningstype	AC
Stootstroomvastheid	0.25 kA
Type lekstroom	A
Uitschakelkarakteristiek	B
Uitvoering	4P
Vaak gebruikte artikelnummers	10265329 \| 2850249301 \| 1200831
Verliesvermogen	2.72 W
Vervuilingsgraad	2
