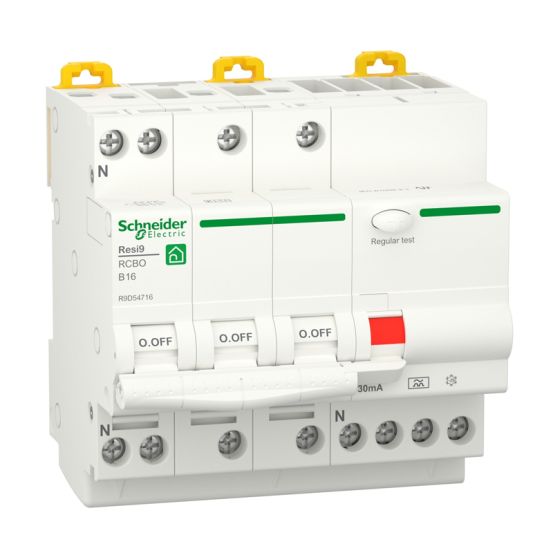

De Schneider Electric Resi9 aardlekautomaat R9D54716 is een 3-fase (3P+N) RCBO voor gebruik in groepenkasten, met combinatie van aardlekbeveiliging en overstroombeveiliging.
Belangrijkste kenmerken
Deze Schneider Electric Resi9 aardlekautomaat is uitgevoerd als 3 fase krachtgroep (3P+N) met meeschakelende nul, waarbij drie polen beveiligd zijn. Het apparaat heeft een nominale meetstroom van 16A en een nominale meetspanning van 400V AC. De uitschakelkarakteristiek is type B en de aardlekbeveiliging werkt met type A lekstroom.
De aardlekautomaat heeft een nominale foutstroom van 30 mA (30mA) en een kortsluitafschakelvermogen volgens EN 61009 van 6kA. De inbouwdiepte bedraagt 44,5mm en de behuizing heeft beschermingsgraad IP20. Het apparaat is onvertraagd, geschikt voor een frequentie van 50Hz en biedt een nominale stoothoudspanning van 4kV.
De Resi9 R9D54716 is 4 modules breed en geschikt voor aansluitbare geleiderdoorsneden van 1–16mm² (eendraads) en 1–10mm² (meerdraads). De bedrijfsomgevingstemperatuur ligt tussen -25 en 60 °C en de overspanningscategorie is 3 met vervuilingsgraad 2.
Kenmerken op een rij
Nominale stroom 16A
Vier polen (3P+N) met meeschakelende nul
Nominale foutstroom 30mA (type A lekstroom)
Uitschakelkarakteristiek B, onvertraagd
Nominale spanning 400V AC en afschakelvermogen 6kA
Specificaties
Meer informatie
Aansluitbare geleiderdoorsnede eendraads
1-16 mm²
Aansluitbare geleiderdoorsnede meerdraads
1-10 mm²
Aantal beveiligde polen
3
Aantal polen (totaal)
4
Afschakelkarakteristiek
Onvertraagd
Beschermingsgraad (IP)
IP20
Breedte in module-eenheden
4
Energiebegrenzingsklasse
0
Frequentie
50 Hz
High-immunity uitvoering
Nee
Inbouwdiepte
44.5 mm
Inbouwmontage (stucwerk)
Nee
Meeschakelende nul
Ja
Met vergrendelingsvoorziening
Nee
Nominale (meet)spanning
400 V
Nominale (meet)stroom
16 A
Nominale afschakelvermogen IEC 60947-2
0 kA
Nominale afschakelvermogen volgens EN 61009
6 kA
Nominale foutstroom
0.03 A
Nominale isolatiespanning Ui
400 V
Nominale kortsluitafschakelvermogen Icn volgens EN 61009-1
