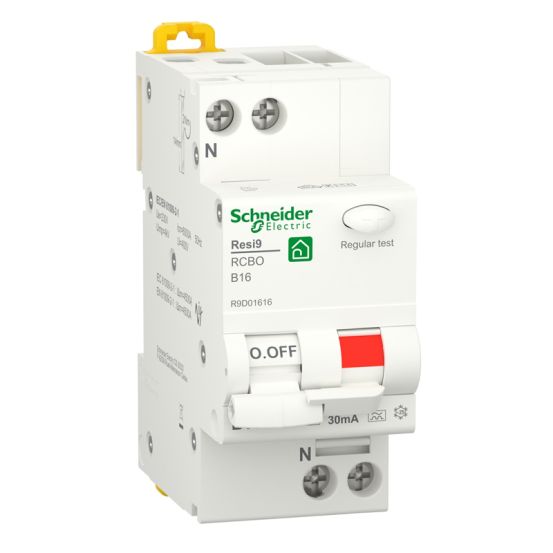

De Schneider Electric Resi9 aardlekautomaat R9D01616 is een 1-fase (1P+N) RCBO voor toepassing in groepenkasten, geschikt voor residentiële installaties.
Belangrijkste kenmerken
Deze aardlekautomaat combineert aardlekbeveiliging en overstroombeveiliging in één compact component. De uitvoering is 1P+N met in totaal 2 polen, waarvan 1 beveiligd, en een meeschakelende nul. De nominale meetspanning bedraagt 230 V AC.
De nominale stroom is 16 A en de aardlekautomaat heeft een uitschakelkarakteristiek B. De nominale foutstroom is 30 mA (type A), met een kortsluitafschakelvermogen van 6 kA volgens EN 61009. De inbouwdiepte is 44,5 mm en de breedte komt overeen met 2 module-eenheden.
Het apparaat heeft een beschermingsgraad IP20 en is geschikt voor een omgevingstemperatuur tijdens bedrijf van -25 tot 40 °C. De aansluitbare geleiderdoorsnede varieert van 1-16 mm² voor eendraads en 1-10 mm² voor meerdraads geleiders.
Kenmerken op een rij
Nominale stroom 16 A
2-polige 1P+N-uitvoering met meeschakelende nul
Nominale foutstroom 30 mA, type A
Uitschakelkarakteristiek B, kortsluitafschakelvermogen 6 kA
Inbouwdiepte 44,5 mm, breedte 2 module-eenheden
Specificaties
Meer informatie
Aansluitbare geleiderdoorsnede eendraads
1-16 mm²
Aansluitbare geleiderdoorsnede meerdraads
1-10 mm²
Aantal beveiligde polen
1
Aantal polen (totaal)
2
Afschakelkarakteristiek
Onvertraagd
Beschermingsgraad (IP)
IP20
Breedte in module-eenheden
2
Energiebegrenzingsklasse
3
Frequentie
50 Hz
High-immunity uitvoering
Nee
Inbouwdiepte
44.5 mm
Inbouwmontage (stucwerk)
Nee
Meeschakelende nul
Ja
Met vergrendelingsvoorziening
Nee
Nominale (meet)spanning
230 V
Nominale (meet)stroom
16 A
Nominale afschakelvermogen IEC 60947-2
0 kA
Nominale afschakelvermogen volgens EN 61009
6 kA
Nominale foutstroom
0.03 A
Nominale isolatiespanning Ui
400 V
Nominale kortsluitafschakelvermogen Icn volgens EN 61009-1
