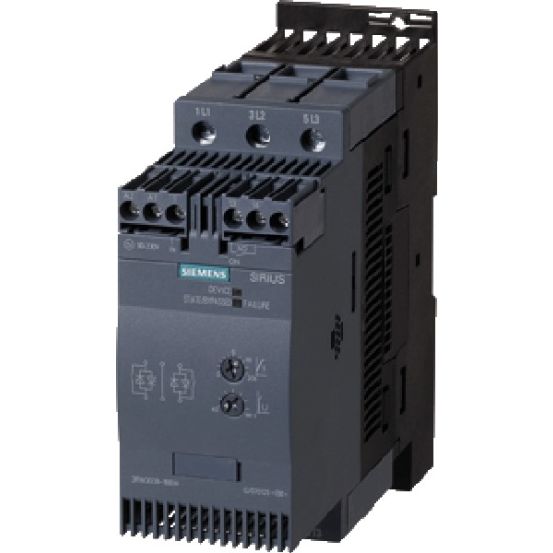

De Siemens 3RW3 soft starter, type 3RW30361BB14, is een softstarter uit de Siemens 3RW/3RW30-serie voor het starten van asynchrone draaistroommotoren, bijvoorbeeld bij pompen of transportbanden.
Belangrijkste kenmerken
Deze Siemens softstarter 3RW30361BB14 is geschikt voor asynchrone draaistroommotoren in enkele draairichting en behoort tot bouwgrootte S2. De nominale bedrijfsstroom bedraagt 45 A bij 40 °C, met een nominaal motorvermogen van 11 kW bij 230 V en 22 kW bij 400 V in standaardschakeling. De voedingsspanning voor drie fasen ligt tussen 200 en 480 V, met een nominale spanning Ue van 200 – 480 V.
De aanloop is instelbaar dankzij een instelbaar startkoppel van 40–100 % en een instelbare starttijd van 0–20 s. De stoptijd is ingesteld op 0 s. De softstarter werkt met een stuur- en spoelspanning van 110–230 V AC/DC bij 50–60 Hz en is voorzien van een interne by-pass schakelaar en een signaalkontakt. De beschermingsgraad is IP00 en de nominale omgevings(meet)temperatuur zonder derating is 40 °C.
De Siemens 3RW3 soft starter wordt onder andere genoemd voor toepassing bij pompen of transportbanden. Het apparaat is energiebesparend, heeft geen geïntegreerde overbelastingsbeveiliging voor de motor en is uitgevoerd zonder display.
Kenmerken op een rij
Nominale bedrijfsstroom Ie: 45 A bij 40 °C
Nominaal motorvermogen: 11 kW (230 V) en 22 kW (400 V) in standaardschakeling
Voedings- en nominale spanning Ue: 200–480 V, 3-fase
Instelbaar startkoppel 40–100 % en instelbare starttijd 0–20 s
Toepassing: pompen of transportbanden, met interne by-pass schakelaar en signaalkontakt
Specificaties
Meer informatie
Aantal relaisuitgangen
1
Beschermingsgraad (IP)
IP20
Energiebesparend
Ja
Geïntegreerde overbelastingsbeveiliging motor
Nee
Instelbaar startkoppel
40-100 %
Instelbare starttijd
0-20 s
Instelbare stoptijd
0 s
Logische ingangen
0
Logische uitgangen
0
Nominale bedrijfsstroom Ie bij 40 °C Tu
45 A
Nominale bedrijfsstroom Ie bij 40 °C
45 A
Nominale omgevings(meet)temperatuur zonder derating
40 °C
Nominale spanning Ue
480 V
Nominale spoelspanning Us bij AC 50Hz
110-230 V
Nominale spoelspanning Us bij AC 60Hz
110-230 V
Nominale spoelspanning Us bij DC
110-230 V
Nominale vermogen (230 V)
11 kW
Nominale vermogen (400 V)
22 kW
Nominale vermogen 1F
11 kW
Nominale vermogen 3F
22 kW
Nominale vermogen draaistroommotor, standaardschak., bij 230 V
11 kW
Nominale vermogen draaistroommotor, standaardschak., bij 400 V
22 kW
Opmerking
Bouwgrootte S2
Piekstroomreductie
Nee
Soort motor
Asynchrone draaistr motor
Spoelspanning AC
110-230 V
Spoelspanning DC
110-230 V
Stuurspanning AC
110 t/m 230 V
Stuurspanning DC
110 t/m 230 V
Toegekende frequentie, hulp-/stuurs
50-60 Hz
Toepassing
Pompen, transportbanden.
Type spanning voor bekrachtiging
AC/DC
Type spoelspanning
AC/DC
Voedingsspanning 1F
0 V
Voedingsspanning 3F
200-480 V
Voorzien van signaalkontakt
Ja
