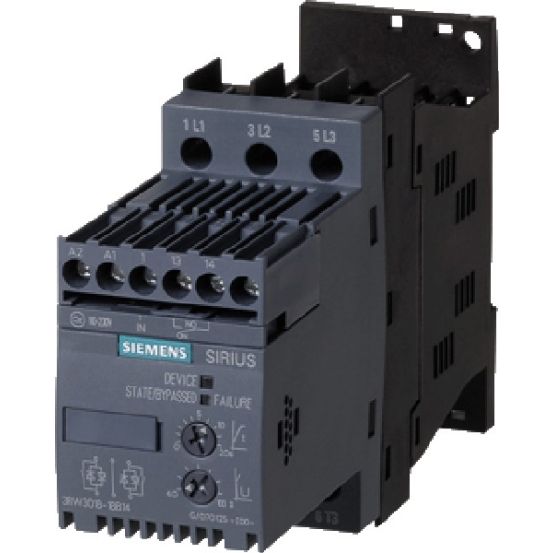

De Siemens 3RW30 soft starter (type 3RW30161BB04) is een softstarter voor asynchrone draaistroommotoren tot 4 kW, geschikt voor toepassingen zoals pompen en transportbanden.
Belangrijkste kenmerken
Deze Siemens 3RW30 soft starter is ontworpen voor asynchrone draaistroommotoren met een nominale bedrijfsstroom van 9 A en een nominaal vermogen van 4 kW bij 400 V. De functie is gericht op een enkele draairichting en de softstarter is uitgevoerd in bouwgrootte S00. De nominale spanning Ue en de voedingsspanning voor 3-fase liggen in het bereik van 200 tot 480 V.
De aanloop is instelbaar dankzij een instelbaar startkoppel van 40 tot 100% en een instelbare starttijd van 0 tot 20 seconden. De stoptijd is instelbaar van 0 tot 0 seconden. De softstarter heeft een energiebesparende uitvoering en beschikt over een interne by-pass schakelaar. Daarnaast is er 1 relaisuitgang aanwezig en is het apparaat voorzien van een signaalkontakt.
De Siemens 3RW30 soft starter wordt aangestuurd met een stuur- en spoelspanning van 24 V AC/DC bij 50–60 Hz en is geschikt voor toepassingen met pompen of transportbanden. De beschermingsgraad is IP20 en de nominale omgevings(meet)temperatuur zonder derating bedraagt 40 °C. Er is geen geïntegreerde overbelastingsbeveiliging voor de motor, geen display en geen torque control.
Kenmerken op een rij
Nominaal vermogen draaistroommotor: 4 kW bij 400 V (2,2 kW bij 230 V)
Nominale bedrijfsstroom Ie bij 40 °C: 9 A
Voedings- en nominale spanning Ue: 200 - 480 V, 3-fase
Stuur- en spoelspanning: 24 V AC/DC bij 50 - 60 Hz
Instelbaar startkoppel 40 - 100% en instelbare starttijd 0 - 20 s
Specificaties
Meer informatie
Aantal relaisuitgangen
1
Beschermingsgraad (IP)
IP20
Energiebesparend
Ja
Geïntegreerde overbelastingsbeveiliging motor
Nee
Instelbaar startkoppel
40-100 %
Instelbare starttijd
0-20 s
Instelbare stoptijd
0 s
Logische ingangen
0
Logische uitgangen
0
Nominale bedrijfsstroom Ie bij 40 °C Tu
9 A
Nominale bedrijfsstroom Ie bij 40 °C
9 A
Nominale omgevings(meet)temperatuur zonder derating
40 °C
Nominale spanning Ue
480 V
Nominale spoelspanning Us bij AC 50Hz
24 V
Nominale spoelspanning Us bij AC 60Hz
24 V
Nominale spoelspanning Us bij DC
24 V
Nominale vermogen (230 V)
2.2 kW
Nominale vermogen (400 V)
4 kW
Nominale vermogen 1F
2.2 kW
Nominale vermogen 3F
4 kW
Nominale vermogen draaistroommotor, standaardschak., bij 230 V
2.2 kW
Nominale vermogen draaistroommotor, standaardschak., bij 400 V
4 kW
Opmerking
Bouwgrootte S00
Piekstroomreductie
Nee
Soort motor
Asynchrone draaistr motor
Spoelspanning AC
24 V
Spoelspanning DC
24 V
Stuurspanning AC
24 V
Stuurspanning DC
24 V
Toegekende frequentie, hulp-/stuurs
50-60 Hz
Toepassing
Pompen, transportbanden.
Type spanning voor bekrachtiging
AC/DC
Type spoelspanning
AC/DC
Voedingsspanning 1F
0-5 V
Voedingsspanning 3F
200-480 V
Voorzien van signaalkontakt
Ja
