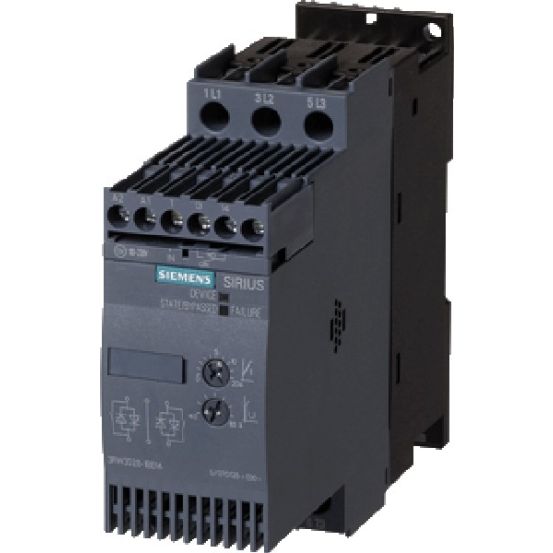

De Siemens 3RW30 softstarter, type 3RW30271BB14, is een softstarter voor asynchrone draaistroommotoren met een nominaal vermogen tot 15 kW bij 400 V, geschikt voor toepassingen zoals pompen en transportbanden.
Belangrijkste kenmerken
Deze Siemens 3RW30 softstarter is ontworpen voor asynchrone draaistroommotoren in enkeldraairichting. Het toestel ondersteunt een nominaal vermogen van 7,5 kW bij 230 V en 15 kW bij 400 V, met een nominale bedrijfsstroom van 32 A bij 40 °C. De softstarter is voorzien van bouwgrootte S0 en werkt binnen een nominale omgevings(meet)temperatuur zonder derating van 40 °C.
De voeding voor de drie-fasen aansluiting ligt tussen 200 en 480 V, terwijl de stuur- en spoelspanning in het bereik van 110 tot 230 V AC/DC bij 50–60 Hz ligt. Het instelbare startkoppel loopt van 40 tot 100% en de instelbare starttijd van 0 tot 20 s. De stoptijd is instelbaar op 0 s. De softstarter is energiebesparend, uitgevoerd met interne by-pass schakelaar en voorzien van één signaalkontakt.
De Siemens 3RW30271BB14 heeft beschermingsgraad IP20 en is specifiek geschikt voor toepassingen met pompen of transportbanden. Het apparaat heeft één relaisuitgang, geen logische ingangen of uitgangen, geen geïntegreerde overbelastingsbeveiliging voor de motor en geen torque control of display. De type stuur- en spoelspanning is AC/DC en de softstarter is niet voorzien van piekstroomreductie.
Kenmerken op een rij
Toepassing: pompen of transportbanden
Nominaal motorvermogen: 7,5 kW bij 230 V en 15 kW bij 400 V
Nominale bedrijfsstroom: 32 A bij 40 °C
Voedings- en stuurspanning: 3F 200–480 V, stuur-/spoelspanning 110–230 V AC/DC
Instelbaar startkoppel 40–100% en instelbare starttijd 0–20 s
Specificaties
Meer informatie
Aantal relaisuitgangen
1
Beschermingsgraad (IP)
IP20
Energiebesparend
Ja
Geïntegreerde overbelastingsbeveiliging motor
Nee
Instelbaar startkoppel
40-100 %
Instelbare starttijd
0-20 s
Instelbare stoptijd
0 s
Logische ingangen
0
Logische uitgangen
0
Nominale bedrijfsstroom Ie bij 40 °C Tu
32 A
Nominale bedrijfsstroom Ie bij 40 °C
32 A
Nominale omgevings(meet)temperatuur zonder derating
40 °C
Nominale spanning Ue
480 V
Nominale spoelspanning Us bij AC 50Hz
110-230 V
Nominale spoelspanning Us bij AC 60Hz
110-230 V
Nominale spoelspanning Us bij DC
110-230 V
Nominale vermogen (230 V)
7.5 kW
Nominale vermogen (400 V)
15 kW
Nominale vermogen 1F
7.5 kW
Nominale vermogen 3F
15 kW
Nominale vermogen draaistroommotor, standaardschak., bij 230 V
7.5 kW
Nominale vermogen draaistroommotor, standaardschak., bij 400 V
15 kW
Opmerking
Bouwgrootte S0
Piekstroomreductie
Nee
Soort motor
Asynchrone draaistr motor
Spoelspanning AC
110-230 V
Spoelspanning DC
110-230 V
Stuurspanning AC
110 t/m 230 V
Stuurspanning DC
110 t/m 230 V
Toegekende frequentie, hulp-/stuurs
50-60 Hz
Toepassing
Pompen, transportbanden.
Type spanning voor bekrachtiging
AC/DC
Type spoelspanning
AC/DC
Voedingsspanning 1F
0 V
Voedingsspanning 3F
200-480 V
Voorzien van signaalkontakt
Ja
