Siemens biedt een compleet assortiment van installatieautomaten, aardlekautomaten, aardlekschakelaars en rijgklemmen. In 2018 lanceert Siemens de eerste 5SV1 aardlekautomaat in één modulaire breedte die complete bescherming biedt tegen overbelasting, kortsluiting en lekstromen. De automaat beveiligt personen, voorkomt kabelschade door overbelasting of kortsluiting en beschadiging van elektronische installaties in gebouwen, infrastructuur en industrie. Tevens heeft deze serie de techniek van een traditionele aardlekautomaat waardoor hij ook veiligheid biedt bij lagere spanningsniveaus of bij een spanningsdip. Bovendien is deze serie veel compacter en neemt het veel minder ruimte in beslag dan conventionele aardlekautomaten. Hierdoor kunt u meer componenten in een verdeler plaatsen en bestaande installaties uitbreiden. De 5SV1 is beschikbaar in de uitvoering type A, welke naast sinusvormige lekstromen ook pulserende lekstromen detecteert.

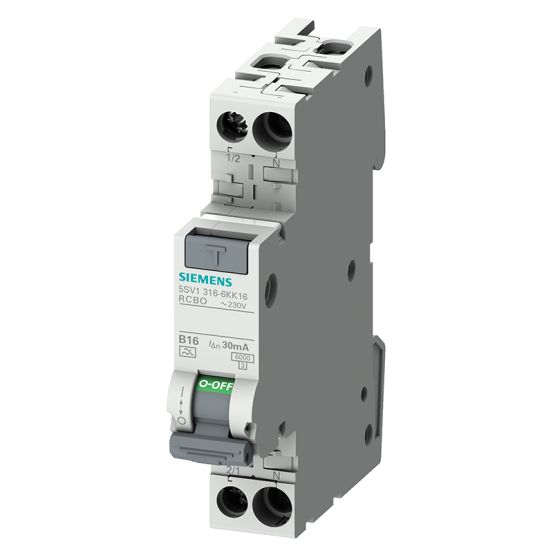

Deze aardlekautomaat uit de 5SV1 serie van Siemens is een 2-polige (één beveiligd) type A aardlekautomaat die sinusvormige en pulserende lekstromen detecteert. De aardlekautomaat heeft verder een nominale spanning van 230V, een nominale stroom van 16A en een kortsluitafschakelvermogen van 6kA. Tevens heeft de aardlekautomaat een inbouwdiepte van 70mm, een nominale foutstroom van 30mA en uitschakelkarakteristiek B.
Siemens 5SV1 aardlekautomaten zijn verkrijgbaar in verschillende varianten.
Specificaties
Meer informatie
Aansluitbare geleiderdoorsnede eendraads
0.75-16 mm²
Aansluitbare geleiderdoorsnede meerdraads
0.75-16 mm²
Aantal beveiligde polen
1
Aantal polen (totaal)
2
Afschakelkarakteristiek
Onvertraagd
Beschermingsgraad (IP)
IP20
Breedte in module-eenheden
1
Energiebegrenzingsklasse
3
Frequentie
50 Hz
High-immunity uitvoering
Ja
Inbouwdiepte
70 mm
Inbouwmontage (stucwerk)
Ja
Meeschakelende nul
Ja
Met vergrendelingsvoorziening
Ja
Nominale (meet)spanning
230 V
Nominale (meet)stroom
16 A
Nominale afschakelvermogen EN 60898
6 kA
Nominale afschakelvermogen IEC 60947-2
15 kA
Nominale afschakelvermogen volgens EN 61009
6 kA
Nominale foutstroom
0.03 A
Nominale isolatiespanning Ui
253 V
Nominale kortsluitafschakelvermogen Icn volgens EN 61009-1
