Wilt u een wissel-wisselschakelaar in een wisselschakeling aansluiten, maar weet u niet (meer precies) hoe dit moet? Geen probleem, wij helpen u graag. Met behulp van een uitgebreid stappenplan en beeldmateriaal helpen wij u bij het aansluiten van een wissel-wisselschakelaar, ook wel dubbele wisselschakelaar genoemd, in een wisselschakeling. Onderaan deze pagina vindt u de how-to-install video's van onze topmerken!

Voordat u de schakelaar gaat aansluiten zorgt u ervoor dat u de stroomtoevoer uitzet door de zekering of groepsschakelaar in de meterkast uit te zetten. Weet u niet op welke groep de schakelaar is aangesloten? Zet dan de hoofdschakelaar uit.

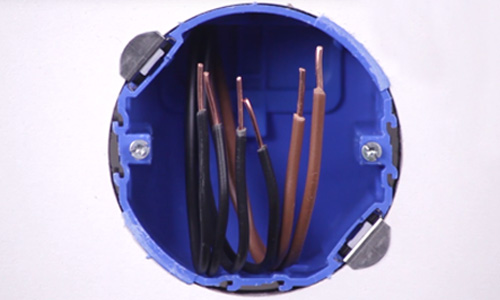

Uit de inbouwdoos in de muur komen één of twee bruine fasedraden en vier zwarte schakeldraden. Twee zwarte schakeldraden komen van schakelaar A. De andere twee van schakelaar B. Zorg dat u de draden op de juiste lengte stript. Dit is afhankelijk van welk merk schakelaar u in bezit heeft:

Schneider Electric Merten, Hager Berker, Gira en Peha = 11mm; Busch-Jaeger en Niko = 12mm; Jung = 15mm.

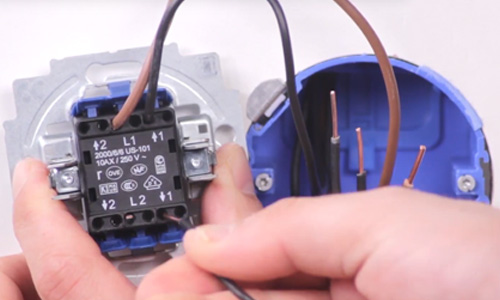

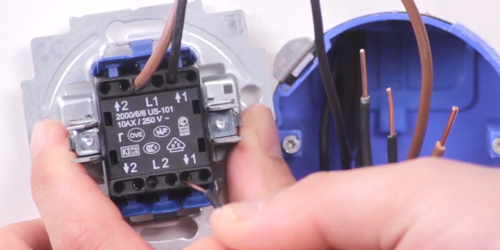

Bij de wisselschakeling van schakelaar A maakt u twee verbindingen. Bij elke verbinding gebruikt u één bruine fasedraad en twee zwarte schakeldraden. Begin met de eerste verbinding. U steekt één van de bruine fasedraden bovenin de schakelaar bij het symbool 'L'. Pak vervolgens de twee zwarte schakeldraden afkomstig van schakelaar A en steek deze tegenover/naast elkaar in de openingen bij de pijltjes. De draden klikken vanzelf vast of is met behulp van schroefjes vast te zetten.

Let op: bij sommige merken zitten deze openingen op een andere plek. Het is belangrijk dat de bruine fasedraad wordt aangesloten bij het teken 'L'. De andere twee zwarte schakeldraden van schakelaar A dienen met elkaar verbonden zijn. Deze liggen tegen over elkaar of naast elkaar.

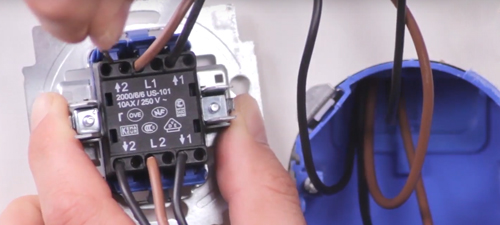

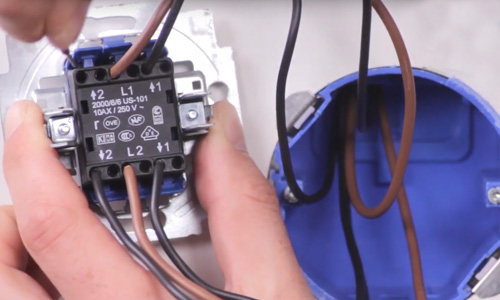

Vervolgens maakt u de tweede verbinding. Steek de tweede bruine fasedraad tegenover de eerste bruine fasedraad in het teken 'L'. De schakeldraden van schakelaar B zijn nu nog over. Deze steekt u in de twee openingen bij de pijltjes die nog open zijn.

Let op: let ook hier goed op waar u de draden insteekt. Belangrijk is dat de bruine fasedraad wordt aangesloten bij het teken 'L'. De andere twee zwarte schakeldraden van schakelaar B dienen met elkaar verbonden zijn. Deze liggen tegen over elkaar of naast elkaar.

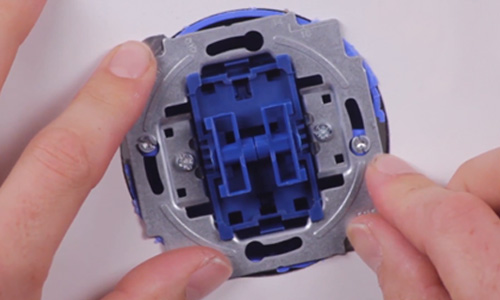

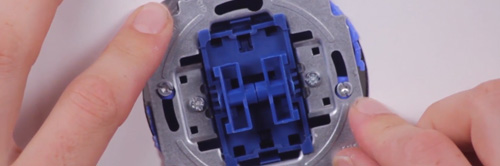

Nu kunt u de schakelaar in de inbouwdoos plaatsen. Houd de schakelaar een beetje schuin zodat de schroefjes van de inbouwdoos in de schakelaar passen. Positioneer daarna de schakelaar recht. Draai vervolgens de schroefjes goed vast zodat de schakelaar stevig tegen de inbouwdoos aanklemt. Werk de schakelaar af met een geschikte bedieningswip en een bijpassend afdekraam.

Nadat u de schakelaar heeft aangesloten en geplaatst schakelt u de stroom weer in. De schakelaar is klaar voor gebruik!
