WAGO 734-108/037-000 1-DRAADS FEMALE STEKER

Fabrikantnr:

734-108/037-000 | 4044918493208

Beschikbaar in 10 varianten:

Grijze female printplaatconnector met 7 polen, veerklemaansluiting en een rastermaat van 3,5 mm. Geschikt voor 160V en 10A, met een bedrijfstemperatuur van -60 tot 100 °C en IP20.
1,37 1,13
Female kabelconnector met 7 polen en veerklemaansluiting voor printplaten. Deze grijze steker heeft een rastermaat van 3,5 mm, een 180° aansluiting en is geschikt voor 160V en 10A.
4,29 3,55
2-polige female printplaatconnector met veerklemaansluiting voor ronde kabels van 0,08 tot 1,5 mm². De connector heeft een rastermaat van 3,5 mm, 160V, 10A en IP20-bescherming.
1,49 1,23
8-polige female kabelconnector met veerklemaansluiting en rastermaat 3,5 mm.
5,17 4,27
Grijze 7-polige male steker voor printplaatverbindingen met veerklemaansluiting, rastermaat 3,5 mm en 180° kabelinvoer. Geschikt voor 160V en 10A bij ronde kabels tot 1,5 mm².
1,39 1,15
Grijze female printplaatconnector met 5 polen, veerklemaansluiting en 3,5 mm rastermaat. Geschikt voor 160V en 10A, met een kabeldoorsnede van 0,08 tot 1,5 mm² en IP20-bescherming.
1,05 0,87
Female kabelconnector met 5 polen en veerklemaansluiting voor ronde kabels van 0,08 tot 1,5 mm². Deze grijze connector heeft een rastermaat van 3,5 mm, 160V en 10A.
3,24 2,68
4-polige female kabelconnector met 3,5 mm rastermaat en veerklemaansluiting voor geleiders van 0,08 tot 1,5 mm². Geschikt voor 160 V en 10 A met een horizontale aansluiting.
2,63 2,17
Grijze 5-polige male steker met veerklemaansluiting voor ronde kabels, geschikt voor printplaatverbindingen. De connector heeft een rastermaat van 3,5 mm, 160V en 10A.
1,08 0,89
8-polige male steker met veerklemaansluiting voor ronde kabels en een rastermaat van 3,5 mm. De connector is geschikt voor 160 V en 10 A.
4,99 4,12

8-polige female kabelconnector met veerklemaansluiting en rastermaat 3,5 mm.

Verpakt per 1 stuk

Meer informatie

5,17 4,27

Op werkdagen voor 21.00 uur besteld, morgen in huis. Levering ook op zaterdag.

78 op voorraad

Gratis verzending boven €150
30 dagen eenvoudig retour
Uitstekende klantenservice score 9.4/10

Ga naar het einde van de afbeeldingen-gallerij

Ga naar het begin van de afbeeldingen-gallerij

Productinformatie

Inleiding

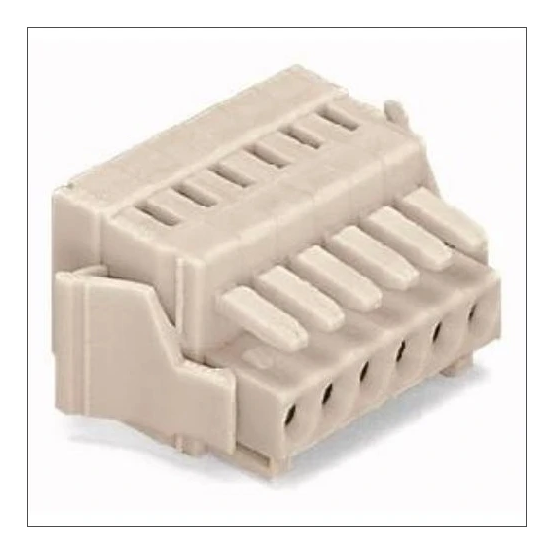

De WAGO 734-108/037-000 1-draads female steker is een kabelconnector voor printplaatconnectoren, uitgevoerd als contrastekker (female) met grijze kunststof behuizing en veerklemaansluiting voor ronde kabels.

Belangrijkste kenmerken

Deze WAGO 1-draads female steker uit serie 734 is ontworpen als kabelconnector voor printplaatconnectoren met verbindingswijze printplaat naar kabel. De contrastekker (female) heeft 8 polen, één insteekcontactrij en een contact-/geleideraansluiting in een hoek van 180° (horizontaal). De nominale meetspanning bedraagt 160 V en de nominale meetstroom 10 A, met een toegekende stootspanning van 2,5 kV en overspanningscategorie III.

De elektrische aansluiting gebeurt via een veerklemaansluiting, geschikt voor ronde kabels. De aansluitbare geleiderdoorsnede varieert van 0,08 tot 1,5 mm² voor eendraads, fijndraads zonder adereindhuls en meerdraads, en van 0,25 tot 1,5 mm² voor fijndraads met adereindhuls. De rastermaat van zowel de aansluitingen als de contacten is 3,5 mm.

De steker heeft een grijze kunststof behuizing met thermoplast als isolatielichaam. De contacten zijn uitgevoerd in overige koperlegeringen met een tincoating. De bedrijfstemperatuur ligt tussen -60 en 100 °C. In gemonteerde toestand heeft de steker een beschermingsgraad van IP20, een vervuilingsgraad 2 en een brandbaarheidsklasse van het isolatiemateriaal conform UL 94: V0.

Kenmerken op een rij

Kabelconnector voor printplaatconnector, verbindingswijze printplaat naar kabel
Contrastekker (female) met 8 polen en 1 insteekcontactrij
Veerklemaansluiting voor ronde kabels, rastermaat aansluitingen en contact 3,5 mm
Aansluitbare geleiderdoorsnede 0,08 - 1,5 mm² (o.a. eendraads, meerdraads), 0,25 - 1,5 mm² fijndraads met adereindhuls
Nominale waarden: 160 V, 10 A, 2,5 kV stootspanning, IP20, bedrijfstemperatuur -60 tot 100 °C, overspanningscategorie III, vervuilingsgraad 2, UL 94 V0 isolatiemateriaal

Specificaties

Meer informatie
Aansluitbaar kabeltype	Ronde kabel
Aansluitbare geleiderdoorsnede eendraads	0.08 - 1.5 mm²
Aansluitbare geleiderdoorsnede fijndraads met adereindhuls	0.25 - 1.5 mm²
Aansluitbare geleiderdoorsnede fijndraads zonder adereindhuls	0.08 - 1.5 mm²
Aansluitbare geleiderdoorsnede meerdraads	0.08 - 1.5 mm²
Aantal insteekcontactrijen	1
Aantal polen	8
Bedrijfstemperatuur	-60 - 100 °C
Beschermingsgraad (IP), gemonteerd	IP20
Brandbaarheidsklasse isolatiemateriaal conform UL 94	V0
Coating behuizing	Niet gecoat
Contactuitvoering	Contrastekker (female)
Hoek contact/geleideraansluiting	180° (horizontaal)
Kleur behuizing	Grijs
Materiaal behuizing	Kunststof
Materiaal contact	Overige koperlegeringen
Materiaal contactcoating	Tin
Materiaal isolatielichaam	Thermoplast
Met aardgeleider	NO
Nom. (meet)spanning	160 V
Nom. (meet)stroom In	10 A
Overspanningscategorie	III
Rastermaat aansluitingen	3.5 mm
Rastermaat contact	3.5 mm
Toegekende stootspanning	2.5 kV
Uitvoering elektrische aansluiting	Veerklemaansluiting
Vaak gebruikte artikelnummers	10420991 \| 2850124253 \| 2266788
Verbindingswijze	Printplaat naar kabel
Vervuilingsgraad	2
