ABB Haf DS201 - Aardlekautomaat DS201 B16 A100

Fabrikantnr:

2CSR255180R2165 | 8012542779711

ABB Haf DS201 Aardlekautomaat DS201 C6 A30

Beschikbaar in 23 varianten:

Aardlekautomaat met 2 polen (1P+N) met 16A nominale stroom, 30mA nominale foutstroom en B-uitschakelkarakteristiek, voor 230V AC en DIN-rail montage.
33,26 27,49
Aardlekautomaat met 2 polen (1P+N) met 16A nominale stroom, 300mA nominale foutstroom en uitschakelkarakteristiek B. Afschakelvermogen 10kA, inbouwdiepte 73mm.
65,38 54,03
Aardlekautomaat met 2 polen (1P+N) met 16A nominale stroom, 30mA nominale foutstroom en uitschakelkarakteristiek C, met 10kA afschakelvermogen en 73mm inbouwdiepte.
38,99 32,22
Aardlekautomaat met 2 polen (1P+N) met 16A nominale stroom, 300mA nominale foutstroom en uitschakelkarakteristiek C. Afschakelvermogen 10kA (IEC) en 6kA (EN).
187,77 155,18
Aardlekautomaat met 2 polen (1P+N) met 16 A nominale stroom, 30 mA nominale foutstroom en uitschakelkarakteristiek C, voor 230 V en 10 kA afschakelvermogen.
110,11 91,00
Aardlekautomaat met 2 polen (1P+N) met 6 A nominale stroom, 30 mA nominale foutstroom en uitschakelkarakteristiek C, voor 230 V AC en inbouw.
191,36 158,15
Aardlekautomaat met 2 polen (1P+N) met 10A nominale stroom, 30mA nominale foutstroom en uitschakelkarakteristiek B. Geschikt voor 230V AC, 10kA afschakelvermogen.
75,29 62,22
Aardlekautomaat met 2 polen (1P+N) met 32A nominale stroom, 30mA nominale foutstroom en uitschakelkarakteristiek C. Afschakelvermogen 10kA, IP20.
202,13 167,05
Aardlekautomaat met 2 polen (1P+N) met 2A nominale stroom, 30mA nominale foutstroom en uitschakelkarakteristiek C, voor inbouw in groepenkasten.
191,36 158,15
Aardlekautomaat met 2 polen (1P+N) met 16A nominale stroom, 30mA nominale foutstroom en uitschakelkarakteristiek B, met 10kA afschakelvermogen en 69mm inbouwdiepte.
134,75 111,36
Aardlekautomaat met 2 polen (1P+N) met 25A nominale stroom, 300mA nominale foutstroom en uitschakelkarakteristiek B, type A lekstroom en 10kA afschakelvermogen.
182,78 151,06
Aardlekautomaat met 2 polen (1P+N) met 20A nominale stroom, 30mA nominale foutstroom en uitschakelkarakteristiek C. Afschakelvermogen 10kA, breedte 2 modules.
202,13 167,05
Aardlekautomaat met 2 polen (1P+N) met 32 A nominale stroom, 30 mA nominale foutstroom en uitschakelkarakteristiek B. Geschikt voor 1-fase installaties.
166,29 137,43
Aardlekautomaat met 2 polen (1P+N) met 16 A nominale stroom, 100 mA nominale foutstroom en uitschakelkarakteristiek B, geschikt voor 230 V AC.
175,25 144,83
Aardlekautomaat met 2 polen (1P+N) met 10A nominale stroom, 30 mA nominale foutstroom en C-uitschakelkarakteristiek, voor 230V en 10kA afschakelvermogen.
191,36 158,15
Aardlekautomaat met 2 polen (1P+N) met 16A nominale stroom, 30 mA nominale foutstroom en uitschakelkarakteristiek B, voor 230V en 10kA afschakelvermogen.
106,03 87,63
Aardlekautomaat met 2 polen (1P+N) met 25A nominale stroom, 30mA nominale foutstroom en uitschakelkarakteristiek C, geschikt voor 230V AC.
202,13 167,05
Aardlekautomaat met 2 polen (1P+N) met 40A nominale meetstroom, 30mA nominale foutstroom en uitschakelkarakteristiek B, geschikt voor 1-fase installaties.
178,47 147,50
Aardlekautomaat met 2 polen (1P+N) met 6 A nominale stroom, 30 mA nominale foutstroom en uitschakelkarakteristiek B, met 10 kA afschakelvermogen.
76,76 63,44
Aardlekautomaat met 2 polen (1P+N) met 6A nominale stroom, 30 mA nominale foutstroom en uitschakelkarakteristiek C. Geschikt voor 230V AC met lekstroomtype A.
216,45 178,88
Aardlekautomaat met 2 polen (1P+N) met 20 A nominale (meet)stroom, 100 mA nominale foutstroom en uitschakelkarakteristiek B, geschikt voor 230 V AC.
210,17 173,69
Aardlekautomaat met 2 polen (1P+N) met 4 A nominale meetstroom, 30 mA nominale foutstroom en uitschakelkarakteristiek C, met 6 kA afschakelvermogen.
191,36 158,15
Aardlekautomaat met 2 polen (1P+N) met 25A nominale stroom, 30mA nominale foutstroom en uitschakelkarakteristiek B, geschikt voor 230V AC.
166,29 137,43

Aardlekautomaat met 2 polen (1P+N) met 16 A nominale stroom, 100 mA nominale foutstroom en uitschakelkarakteristiek B, geschikt voor 230 V AC.

Verpakt per 1 stuk

Meer informatie

175,25 144,83

Op werkdagen voor 21.00 uur besteld, morgen in huis. Levering ook op zaterdag.

71 op voorraad

Gratis verzending boven €150
30 dagen eenvoudig retour
Uitstekende klantenservice score 9.4/10

Ga naar het einde van de afbeeldingen-gallerij

Ga naar het begin van de afbeeldingen-gallerij

Productinformatie

Inleiding

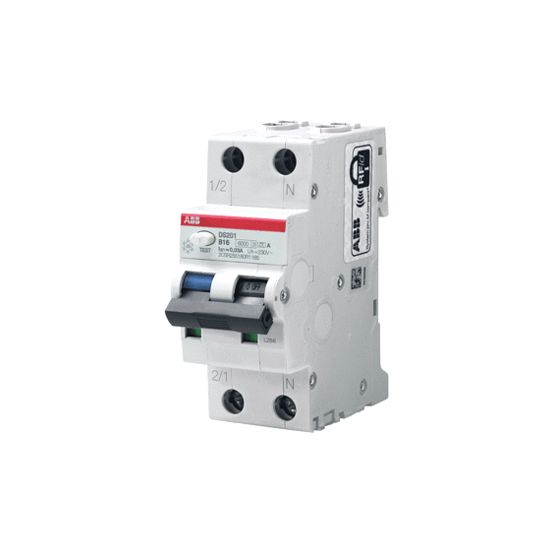

De ABB HAF DS201 B16 A100 is een 1-fase (1P+N) aardlekautomaat uit de DS201-serie, geschikt voor 230 V AC toepassingen met een nominale stroom van 16 A en een foutstroom van 100 mA.

Belangrijkste kenmerken

Deze ABB HAF aardlekautomaat combineert aardlek- en installatiebeveiliging in één apparaat. De uitvoering is 1P+N met meeschakelende nul, met in totaal 2 polen en 1 beveiligde pool. De uitschakelkarakteristiek is type B en de afschakelkarakteristiek is onvertraagd, met een nominale (meet)stroom van 16 A en een nominale foutstroom van 100 mA bij 230 V AC.

De DS201 B16 A100 biedt een nominale isolatiespanning Ui van 500 V, een nominale stoothoudspanning van 4 kV en valt in energiebegrenzingsklasse 3. Het nominale afschakelvermogen bedraagt 10 kA volgens IEC 60947-2 en 6 kA volgens EN 61009/EN 61009-1. De stootstroomvastheid is 4 kA en het type lekstroom is A.

De aardlekautomaat is geschikt voor DIN-rail-montage, is 2 module-eenheden breed en heeft een inbouwdiepte van 69 mm. De behuizing heeft een beschermingsgraad IP20. De omgevingstemperatuur tijdens bedrijf ligt tussen -25 en 55 °C, met overspanningscategorie 3 en vervuilingsgraad 2. Het verliesvermogen bedraagt 4,5 W. Voor de bekabeling kunnen eendraads geleiders van 1-25 mm² en meerdraads geleiders van 0,75-16 mm² worden aangesloten.

Kenmerken op een rij

Uitvoering 1 fase (1P+N) met meeschakelende nul, 1 beveiligde pool en 2 polen totaal
Nominale (meet)stroom 16 A en nominale foutstroom 100 mA
Uitschakelkarakteristiek B en afschakelkarakteristiek onvertraagd
Nominale (meet)spanning 230 V AC, Ui 500 V en stoothoudspanning 4 kV
DIN-rail-montage, 2 modules breed, IP20 en 69 mm inbouwdiepte

Specificaties

Meer informatie
Aansluitbare geleiderdoorsnede eendraads	1-25 mm²
Aansluitbare geleiderdoorsnede meerdraads	0.75-16 mm²
Aantal beveiligde polen	1
Aantal polen (totaal)	2
Afschakelkarakteristiek	Onvertraagd
Beschermingsgraad (IP)	IP20
Breedte in module-eenheden	2
Energiebegrenzingsklasse	3
Frequentie	Overig
High-immunity uitvoering	Nee
Inbouwdiepte	69 mm
Inbouwmontage (stucwerk)	Nee
Meeschakelende nul	Ja
Met vergrendelingsvoorziening	Nee
Nominale (meet)spanning	230 V
Nominale (meet)stroom	16 A
Nominale afschakelvermogen IEC 60947-2	10 kA
Nominale afschakelvermogen volgens EN 61009	6 kA
Nominale foutstroom	0.1 A
Nominale isolatiespanning Ui	500 V
Nominale kortsluitafschakelvermogen Icn volgens EN 61009-1	6 kA
Nominale stoothoudspanning (Uimp)	4 kV
Omgevingstemperatuur tijdens bedrijf	-25-55 °C
Overspanningscategorie	3
Spanningstype	AC
Stootstroomvastheid	4 kA
Type lekstroom	A
Uitschakelkarakteristiek	B
Uitvoering	1 Fase (1P+N)
Vaak gebruikte artikelnummers	10367145 \| 2850406480 \| 4474298
Verliesvermogen	4.5 W
Vervuilingsgraad	2
