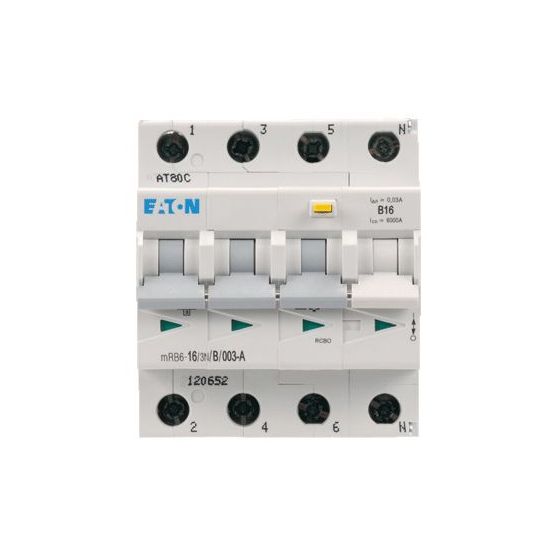

Aardlekautomaat met 4 polen (3P+N) met 16 A nominale meetstroom, 30 mA nominale foutstroom en uitschakelkarakteristiek B, geschikt voor Systeem 55 FLEX-groepenkasten.
De Eaton Holec Systeem 55 aardlekautomaat 1742431 is een 3-fase krachtgroep (3P+N) voor Systeem 55 FLEX-groepenkasten, geleverd per stuk.
Belangrijkste kenmerken
Deze aardlekautomaat is speciaal ontwikkeld voor Systeem 55 FLEX-groepenkasten. De DIN-modulaire componenten zijn eenvoudig bij te klikken en de bedrading is reeds afgestemd op de groepenkast, zodat de montage snel en efficiënt verloopt.
De aardlekautomaat heeft een nominale meetstroom van 16 A, een nominale foutstroom van 30 mA en een uitschakelkarakteristiek B. Het betreft een 3-fase uitvoering (3P+N) met in totaal 4 polen en een meeschakelende nul, met type lekstroom A.
Verder beschikt dit component over een nominale meetspanning van 230 V, een nominale kortsluitafschakelvermogen van 6 kA volgens EN 61009, beschermingsgraad IP20 en een inbouwdiepte van 70 mm. De aardlekautomaat is geschikt voor aansluitbare geleiderdoorsneden van 1-25 mm² (eendraads en meerdraads) en is uitgevoerd in energiebegrenzingsklasse 3.
Kenmerken op een rij
Geschikt voor Systeem 55 FLEX-groepenkasten
Snelle montage door het bijklikken van DIN-modulaire componenten met afgestemde bedrading
Nominale stroombelasting van 16 A met uitschakelkarakteristiek B
Gevoeligheid van 30 mA met type lekstroom A
3-fase uitvoering (3P+N) met 4 polen en meeschakelende nul
Specificaties
Meer informatie
Aansluitbare geleiderdoorsnede eendraads
1-25 mm²
Aansluitbare geleiderdoorsnede meerdraads
1-25 mm²
Aantal beveiligde polen
3
Aantal polen (totaal)
4
Afschakelkarakteristiek
Overig
Beschermingsgraad (IP)
IP20
Breedte in module-eenheden
4
Energiebegrenzingsklasse
3
Frequentie
50 Hz
High-immunity uitvoering
Nee
Inbouwdiepte
70 mm
Inbouwmontage (stucwerk)
Nee
Meeschakelende nul
Ja
Met vergrendelingsvoorziening
Nee
Nominale (meet)spanning
230 V
Nominale (meet)stroom
16 A
Nominale afschakelvermogen IEC 60947-2
0 kA
Nominale afschakelvermogen volgens EN 61009
6 kA
Nominale foutstroom
0.03 A
Nominale isolatiespanning Ui
500 V
Nominale kortsluitafschakelvermogen Icn volgens EN 61009-1
