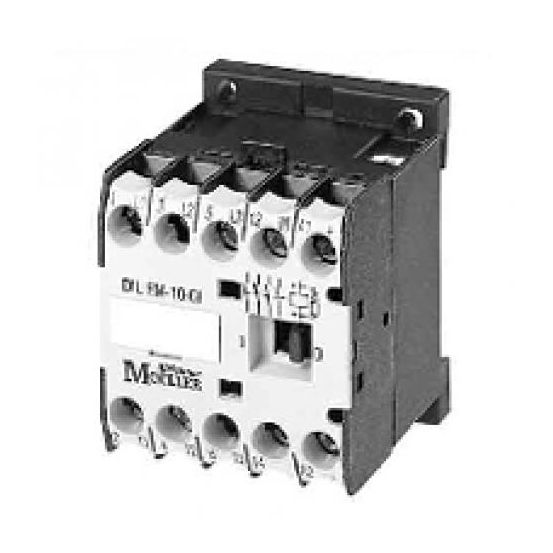

Eaton Moeller DILER - Magneetschakelaar DILEM10(400V50H

Fabrikantnr:

051788 | 4015080517887

Magneetschakelaar met 3 hoofdcontacten en 1 hulpcontact, geschikt voor 400V AC-stuurspanning. Voorzien van schroefaansluitingen en een bedrijfsstroom van 9A bij AC-3 (400V).

Verpakt per 1 stuk

Meer informatie
Maak compleet

39,33 32,50

Op werkdagen voor 21.00 uur besteld, morgen in huis. Levering ook op zaterdag.

60 op voorraad

Gratis verzending boven €150
30 dagen eenvoudig retour
Uitstekende klantenservice score 9.4/10

Ga naar het einde van de afbeeldingen-gallerij

Ga naar het begin van de afbeeldingen-gallerij

Productinformatie

Inleiding

De Eaton DILEM magneetschakelaar type DILEM-10(400V50HZ,440V60HZ) is een compacte magneetschakelaar uit de DILEM-serie, uitgevoerd met schroefaansluitingen en geschikt voor AC-stuurspanning.

Belangrijkste kenmerken

Deze Eaton DILEM magneetschakelaar heeft 3 hoofdcontacten als maakcontact en 1 hulpcontact als maakcontact. De aansluitwijze van het hoofdstroomcircuit is uitgevoerd met schroefaansluitingen. De bouwvorm is niet modulaire uitvoering voor railmontage.

De magneetschakelaar is geschikt voor een type stuurspanning AC, met een nominale stuurspanning van 400 V bij 50 Hz en 440 V bij 60 Hz. De nominale bedrijfsstroom bij AC-1, 400 V bedraagt 22 A, bij AC-3, 400 V 9 A en bij AC-4, 400 V 6,6 A. Het nominale vermogen bij AC-3, 400 V is 4 kW, bij AC-4, 400 V 3 kW en het nominale vermogen volgens NEMA is 3,7 kW.

De afmetingen van de magneetschakelaar zijn 45 mm breed, 58 mm hoog en 52 mm diep. De bedrijfsspanning bij AC 50 Hz en 60 Hz ligt in het bereik van 24 tot 690 V.

Kenmerken op een rij

3 hoofdcontacten als maakcontact en 1 hulpcontact als maakcontact
Aansluitwijze hoofdstroomcircuit: schroefaansluiting
Type stuurspanning: AC, 400 V bij 50 Hz en 440 V bij 60 Hz
Nominale bedrijfsstroom bij 400 V: 22 A (AC-1), 9 A (AC-3), 6,6 A (AC-4)
Afmetingen (b x h x d): 45 x 58 x 52 mm

Specificaties

Meer informatie
Aansluitwijze hoofdstroomcircuit	Schroefaansluiting
Aantal hoofdcontacten als maakcontact	3
Aantal hoofdcontacten als verbreekcontact	0
Aantal hulpcontacten als maakcontact	1
Aantal hulpcontacten als verbreekcontact	0
Bedrijfsspanning bij AC 50 Hz	24-690 V
Bedrijfsspanning bij AC 60 Hz	24-690 V
Breedte	45 mm
Diepte	52 mm
Hoogte	58 mm
Modulaire uitvoering (voor railmontage)	Nee
Nominale bedrijfsstroom Ie bij AC-1, 400 V	22 A
Nominale bedrijfsstroom Ie bij AC-3, 400 V	9 A
Nominale bedrijfsstroom Ie bij AC-4, 400 V	6.6 A
Nominale stuurspanning bij AC 50 Hz	400 V
Nominale stuurspanning bij AC 60 Hz	440 V
Nominale stuurspanning bij DC	0 V
Nominale vermogen bij AC-3, 400 V	4 kW
Nominale vermogen bij AC-4, 400 V	3 kW
Nominale vermogen NEMA	3.7 kW
Opmerking	N.v.t.
Schakelstroom	20 A
Soort	Magneetschakelaar
Type spoelspanning	AC
Type stuurspanning	AC
Vaak gebruikte artikelnummers	35135808 \| 2700186746 \| 669580
