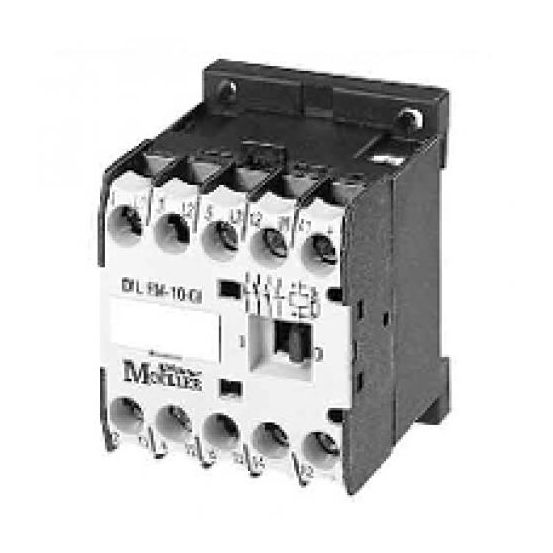

Eaton Moeller DILER - Magneetschakelaar DILEM01(24V50HZ

Fabrikantnr:

010086 | 4015080100867

Magneetschakelaar met 24V AC-stuurspanning, 3 maakcontacten en 1 verbreekcontact. Geschikt voor 4kW bij AC-3 (400V) met schroefaansluitingen en afmetingen van 45x58x52 mm.

Verpakt per 1 stuk

Meer informatie
Maak compleet

35,33 29,20

Op werkdagen voor 21.00 uur besteld, morgen in huis. Levering ook op zaterdag.

13 op voorraad

Gratis verzending boven €150
30 dagen eenvoudig retour
Uitstekende klantenservice score 9.4/10

Ga naar het einde van de afbeeldingen-gallerij

Ga naar het begin van de afbeeldingen-gallerij

Productinformatie

Inleiding

De Eaton DILE magneetschakelaar DILEM-01(24V50HZ) is een compacte magneetschakelaar uit de DILEM-serie, uitgevoerd voor AC-stuurspanning van 24 V en voorzien van schroefaansluitingen.

Belangrijkste kenmerken

Deze Eaton DILEM-01(24V50HZ) magneetschakelaar heeft 3 hoofdcontacten als maakcontact en 1 hulpcontact als verbreekcontact. De schakelstroom bedraagt 20 A en de nominale bedrijfsstroom bij AC-1, 400 V is 22 A, bij AC-3, 400 V 9 A en bij AC-4, 400 V 6,6 A. Het nominale vermogen bij AC-3, 400 V is 4 kW en bij AC-4, 400 V 3 kW, met een NEMA-vermogen van 3,7 kW.

De magneetschakelaar is ontworpen voor een nominale stuurspanning van 24 V bij AC 50 Hz en een type stuurspanning AC. De bedrijfsspanning bij AC 50 Hz en 60 Hz ligt tussen 24 en 690 V. De aansluitwijze van het hoofdstroomcircuit is een schroefaansluiting.

Met afmetingen van 45 mm breed, 58 mm hoog en 52 mm diep is de magneetschakelaar compact uitgevoerd. Het betreft geen modulaire uitvoering voor railmontage. De leveringseenheid is 1 stuk.

Kenmerken op een rij

Magneetschakelaar Eaton DILEM-01(24V50HZ) uit de DILEM-serie
Nominale stuurspanning bij AC 50 Hz: 24 V, type stuurspanning AC
3 hoofdcontacten als maakcontact en 1 hulpcontact als verbreekcontact
Nominale bedrijfsstroom bij AC-3, 400 V: 9 A; nominaal vermogen bij AC-3, 400 V: 4 kW
Afmetingen (b x h x d): 45 x 58 x 52 mm, schroefaansluiting hoofdstroomcircuit

Specificaties

Meer informatie
Aansluitwijze hoofdstroomcircuit	Schroefaansluiting
Aantal hoofdcontacten als maakcontact	3
Aantal hoofdcontacten als verbreekcontact	0
Aantal hulpcontacten als maakcontact	0
Aantal hulpcontacten als verbreekcontact	1
Bedrijfsspanning bij AC 50 Hz	24-690 V
Bedrijfsspanning bij AC 60 Hz	24-690 V
Breedte	45 mm
Diepte	52 mm
Hoogte	58 mm
Modulaire uitvoering (voor railmontage)	Nee
Nominale bedrijfsstroom Ie bij AC-1, 400 V	22 A
Nominale bedrijfsstroom Ie bij AC-3, 400 V	9 A
Nominale bedrijfsstroom Ie bij AC-4, 400 V	6.6 A
Nominale stuurspanning bij AC 50 Hz	24 V
Nominale stuurspanning bij AC 60 Hz	0 V
Nominale stuurspanning bij DC	0 V
Nominale vermogen bij AC-3, 400 V	4 kW
Nominale vermogen bij AC-4, 400 V	3 kW
Nominale vermogen NEMA	3.7 kW
Opmerking	N.v.t.
Schakelstroom	20 A
Soort	Magneetschakelaar
Type spoelspanning	AC
Type stuurspanning	AC
Vaak gebruikte artikelnummers	344 \| 2700186741 \| 669432
