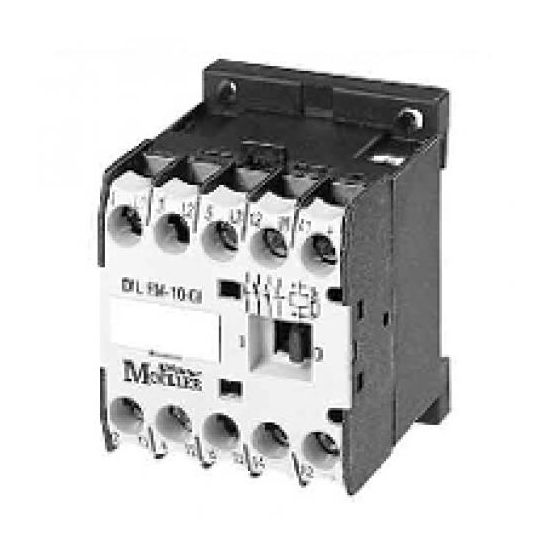

Eaton Moeller DILER - Magneetschakelaar DILEM01(400V50H

Fabrikantnr:

051797 | 4015080517979

Magneetschakelaar met 3 maakcontacten, 1 verbreekcontact en schroefaansluiting. Geschikt voor 4kW bij 400V (AC-3) met een stuurspanning van 400V/50Hz of 440V/60Hz.

Verpakt per 1 stuk

Meer informatie

35,33 29,20

Op werkdagen voor 21.00 uur besteld, morgen in huis. Levering ook op zaterdag.

7 op voorraad

Gratis verzending boven €150
30 dagen eenvoudig retour
Uitstekende klantenservice score 9.4/10

Ga naar het einde van de afbeeldingen-gallerij

Ga naar het begin van de afbeeldingen-gallerij

Productinformatie

Inleiding

De Eaton DILE magneetschakelaar DILEM-01(400V50HZ,440V60HZ) is een compacte magneetschakelaar met schroefaansluiting, geschikt voor AC-stuurspanning en een nominaal vermogen tot 4 kW bij 400 V AC-3.

Belangrijkste kenmerken

Deze Eaton DILE magneetschakelaar uit de DILEM-serie heeft 3 hoofdcontacten als maakcontact en 1 hulpcontact als verbreekcontact. De schakelaar is uitgevoerd met schroefaansluitingen voor het hoofdstroomcircuit en is niet modulaire uitgevoerd voor railmontage.

De magneetschakelaar is geschikt voor AC-stuurspanning met een nominale stuurspanning van 400 V bij 50 Hz en 440 V bij 60 Hz. Het nominale vermogen bedraagt 4 kW bij AC-3, 400 V en 3 kW bij AC-4, 400 V, met een nominale bedrijfsstroom van 9 A (AC-3, 400 V) en 22 A (AC-1, 400 V).

Met afmetingen van 45 x 58 x 52 mm (breedte x hoogte x diepte) is de schakelaar compact uitgevoerd. Het nominale NEMA-vermogen bedraagt 3,7 kW en de bedrijfsspanning ligt tussen 24 en 690 V bij zowel 50 Hz als 60 Hz.

Kenmerken op een rij

3 hoofdcontacten als maakcontact en 1 hulpcontact als verbreekcontact
Nominaal vermogen 4 kW bij AC-3, 400 V en 3 kW bij AC-4, 400 V
Nominale bedrijfsstroom 22 A bij AC-1, 400 V en 9 A bij AC-3, 400 V
Type stuurspanning AC, 400 V bij 50 Hz en 440 V bij 60 Hz
Compact formaat: 45 x 58 x 52 mm (b x h x d) met schroefaansluiting

Specificaties

Meer informatie
Aansluitwijze hoofdstroomcircuit	Schroefaansluiting
Aantal hoofdcontacten als maakcontact	3
Aantal hoofdcontacten als verbreekcontact	0
Aantal hulpcontacten als maakcontact	0
Aantal hulpcontacten als verbreekcontact	1
Bedrijfsspanning bij AC 50 Hz	24-690 V
Bedrijfsspanning bij AC 60 Hz	24-690 V
Breedte	45 mm
Diepte	52 mm
Hoogte	58 mm
Modulaire uitvoering (voor railmontage)	Nee
Nominale bedrijfsstroom Ie bij AC-1, 400 V	22 A
Nominale bedrijfsstroom Ie bij AC-3, 400 V	9 A
Nominale bedrijfsstroom Ie bij AC-4, 400 V	6.6 A
Nominale stuurspanning bij AC 50 Hz	400 V
Nominale stuurspanning bij AC 60 Hz	440 V
Nominale stuurspanning bij DC	0 V
Nominale vermogen bij AC-3, 400 V	4 kW
Nominale vermogen bij AC-4, 400 V	3 kW
Nominale vermogen NEMA	3.7 kW
Opmerking	N.v.t.
Schakelstroom	20 A
Soort	Magneetschakelaar
Type spoelspanning	AC
Type stuurspanning	AC
Vaak gebruikte artikelnummers	10001402 \| 2700186747 \| 669572
