Eaton Moeller PKN6 - Aardlekautomaat 236709

Fabrikantnr:

236709 | 4015082367091

Eaton Moeller PKN6 Aardlekautomaat 236667

Beschikbaar in 18 varianten:

Aardlekautomaat met 2 polen (1P+N) met 16 A nominale meetstroom, 30 mA nominale foutstroom en uitschakelkarakteristiek C. Type A, 6 kA kortsluitafschakelvermogen.
52,25 43,18
Aardlekautomaat met 2 polen (1P+N) met 16 A nominale stroom, 30 mA nominale foutstroom en uitschakelkarakteristiek B. Type A lekstroombeveiliging, stootstroomvast tot 0,25 kA.
61,31 50,67
Aardlekautomaat met 2 polen (1P+N) met 20A nominale stroom, 300 mA nominale foutstroom en uitschakelkarakteristiek C, pulsstroomgevoelig en 0,25kA stootstroomvast.
104,73 86,55
Aardlekautomaat met 2 polen (1P+N) met 32 A nominale stroom, 30 mA nominale foutstroom en uitschakelkarakteristiek B, geschikt voor 230V AC-installaties.
88,11 72,82
Aardlekautomaat met 2 polen (1P+N) met 25 A nominale stroom, 30 mA nominale foutstroom en uitschakelkarakteristiek C, voor 230 V AC.
93,75 77,48
Aardlekautomaat met 2 polen (1P+N) met 10A nominale stroom, 30 mA nominale foutstroom en uitschakelkarakteristiek B, met 6kA kortsluitafschakelvermogen.
98,26 81,21
Aardlekautomaat met 2 polen (1P+N) met 20 A nominale stroom, 30 mA nominale foutstroom en uitschakelkarakteristiek C. Type A met 6 kA kortsluitafschakelvermogen.
125,68 103,87
Aardlekautomaat met 2 polen (1P+N) met 10 A nominale stroom, 300 mA nominale foutstroom en C-uitschakelkarakteristiek, met 6 kA kortsluitafschakelvermogen.
93,75 77,48
Aardlekautomaat met 2 polen (1P+N) met 20 A nominale stroom, 300 mA nominale foutstroom en uitschakelkarakteristiek B, voor 230 V installaties.
118,12 97,62
Aardlekautomaat met 2 polen (1P+N) met 16 A nominale stroom, 300 mA nominale foutstroom en uitschakelkarakteristiek C. Type A, IP20 en 6 kA kortsluitafschakelvermogen.
102,21 84,47
Aardlekautomaat met 2 polen (1P+N) met 25 A nominale meetstroom, 300 mA nominale foutstroom en uitschakelkarakteristiek C, voor 230 V installaties.
125,68 103,87
Aardlekautomaat met 2 polen (1P+N) met 6 A nominale meetstroom, 30 mA nominale foutstroom en uitschakelkarakteristiek B. Type A, 6 kA afschakelvermogen.
98,83 81,68
Aardlekautomaat met 2 polen (1P+N) met 16 A nominale stroom, 300 mA nominale foutstroom en uitschakelkarakteristiek B, voor 1-fase installaties op 230 V AC.
88,11 72,82
Aardlekautomaat met 2 polen (1P+N) met 25 A nominale stroom, 30 mA nominale foutstroom en uitschakelkarakteristiek B. Type A met 6 kA kortsluitafschakelvermogen.
118,12 97,62
Aardlekautomaat met 2 polen (1P+N) met 32 A nominale meetstroom, 30 mA nominale foutstroom en uitschakelkarakteristiek C. Kortsluitafschakelvermogen 6 kA.
93,75 77,48
Aardlekautomaat met 2 polen (1P+N), 20 A nominale stroom, 30 mA nominale foutstroom en B-karakteristiek. Type A lekstroombeveiliging en 6 kA kortsluitafschakelvermogen.
118,12 97,62
Aardlekautomaat met 2 polen (1P+N) met 25 A nominale meetstroom, 300 mA nominale foutstroom en uitschakelkarakteristiek B, 230 V AC en IP20.
118,12 97,62
Aardlekautomaat met 2 polen (1P+N) met 6A nominale stroom, 30 mA nominale foutstroom en uitschakelkarakteristiek C. Stootstroomvast tot 0,25 kA.
105,16 86,91

Aardlekautomaat met 2 polen (1P+N) met 25 A nominale meetstroom, 300 mA nominale foutstroom en uitschakelkarakteristiek C, voor 230 V installaties.

Verpakt per 1 stuk

Meer informatie
Maak compleet

125,68 103,87

Op werkdagen voor 16.30 uur besteld, morgen in huis. Levering ook op zaterdag.

8 op voorraad

Gratis verzending boven €150
30 dagen eenvoudig retour
Uitstekende klantenservice score 9.4/10

Ga naar het einde van de afbeeldingen-gallerij

Ga naar het begin van de afbeeldingen-gallerij

Productinformatie

Inleiding

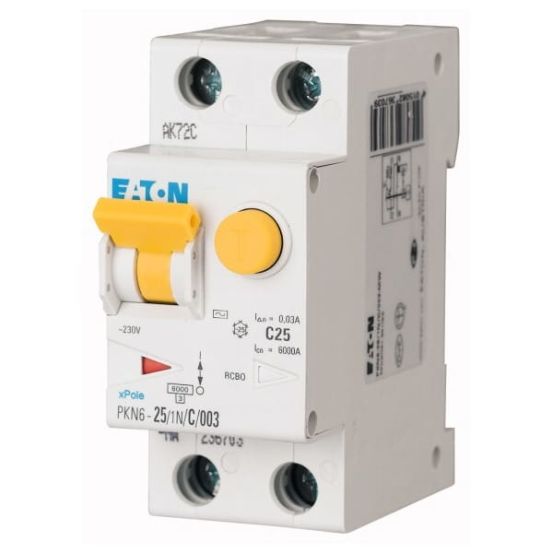

De Eaton Moeller PKN6 aardlekautomaat 236709 is een component voor het beveiligen van elektrische installaties in 1 fase (1P+N) uitvoeringen.

Belangrijkste kenmerken

Deze aardlekautomaat uit de Eaton Moeller PKN6 serie combineert beveiliging tegen overbelasting, kortsluiting en lekstromen in één apparaat. Met een nominale meetstroom van 25 A en een uitschakelkarakteristiek C is dit type A apparaat geschikt voor toepassing in wisselspanningsinstallaties van 230 V, waarbij het reageert op specifieke vormen van lekstromen.

De aardlekautomaat beschikt over 2 polen in totaal (1 beveiligde pool en een meeschakelende nul) en een nominale foutstroom van 300 mA. De stootstroomvastheid bedraagt 0,25 kA, met een kortsluitafschakelvermogen van 6 kA volgens EN 61009. De IP20-beschermingsgraad en energiebegrenzingsklasse 3 dragen bij aan de technische eigenschappen van dit component.

Voor de montage biedt de automaat een breedte van 2 module-eenheden en een inbouwdiepte van 69,5 mm. Eendraads en meerdraads zijn geleiders met een doorsnede van 1 tot 25 mm² aansluitbaar. Het apparaat is geschikt voor een bedrijfsomgeving met temperaturen van -25 tot 40 °C en een nominale isolatiespanning van 440 V, met een stoothoudspanning van 4 kV.

Kenmerken op een rij

Nominale meetstroom 25 A
2 polen totaal, 1 beveiligde pool met meeschakelende nul (1P+N)
Nominale foutstroom 300 mA (type A lekstroom)
Uitschakelkarakteristiek C, onvertraagd
Nominaal kortsluitafschakelvermogen 6 kA volgens EN 61009

Specificaties

Meer informatie
Aansluitbare geleiderdoorsnede eendraads	1-25 mm²
Aansluitbare geleiderdoorsnede meerdraads	1-25 mm²
Aantal beveiligde polen	1
Aantal polen (totaal)	2
Afschakelkarakteristiek	Onvertraagd
Beschermingsgraad (IP)	IP20
Breedte in module-eenheden	2
Energiebegrenzingsklasse	3
Frequentie	50 Hz
High-immunity uitvoering	Nee
Inbouwdiepte	69.5 mm
Inbouwmontage (stucwerk)	Nee
Meeschakelende nul	Ja
Met vergrendelingsvoorziening	Nee
Nominale (meet)spanning	230 V
Nominale (meet)stroom	25 A
Nominale afschakelvermogen IEC 60947-2	0 kA
Nominale afschakelvermogen volgens EN 61009	6 kA
Nominale foutstroom	0.3 A
Nominale isolatiespanning Ui	440 V
Nominale kortsluitafschakelvermogen Icn volgens EN 61009-1	6 kA
Nominale stoothoudspanning (Uimp)	4 kV
Omgevingstemperatuur tijdens bedrijf	-25-40 °C
Overspanningscategorie	3
Spanningstype	AC
Stootstroomvastheid	0.25 kA
Type lekstroom	A
Uitschakelkarakteristiek	C
Uitvoering	1 Fase (1P+N)
Vaak gebruikte artikelnummers	10058734 \| 2700106706 \| 7541949
Vervuilingsgraad	2
