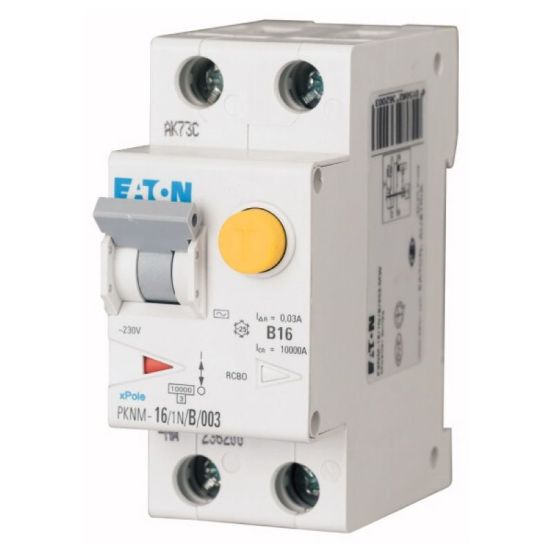

De Eaton Moeller PKNM aardlekautomaat 236205 is een 1-fase (1P+N) aardlekautomaat met 16A nominale stroom en B-karakteristiek, type A lekstroombeveiliging en 30mA aardlekgevoeligheid.
Belangrijkste kenmerken
Deze aardlekautomaat combineert installatieautomaat en aardlekschakelaar in één apparaat en biedt zo beveiliging tegen overbelasting, kortsluiting en lekstromen. De nominale stroom bedraagt 16 A, met een B-uitschakelkarakteristiek en in totaal 2 polen (1-polig + nul, meeschakelende nul) bij een nominale meetspanning van 230 V AC.
De aardlekbeveiliging is type A met een nominale foutstroom van 30 mA (30mA) en een stootstroomvastheid van 0,25 kA. De PKNM aardlekautomaat is voorzien van dubbele comfortklemmen lift/raam aan de boven- en onderzijde en biedt een vrije keuze voor de kamrailpositie. De contactstandmelding is rood-groen uitgevoerd.
Kenmerken op een rij
Geschikt voor 1-fase aansluiting (1P+N) met meeschakelende nul
Nominale stroom van 16 A met B-uitschakelkarakteristiek
Type A aardlekbeveiliging met 30 mA (30mA) foutstroomgevoeligheid
Stootstroomvastheid van 0,25 kA
Dubbele comfortklemmen lift/raam en rood-groene contactstandmelding
Specificaties
Meer informatie
Aansluitbare geleiderdoorsnede eendraads
1-25 mm²
Aansluitbare geleiderdoorsnede meerdraads
1-25 mm²
Aantal beveiligde polen
1
Aantal polen (totaal)
2
Afschakelkarakteristiek
Onvertraagd
Beschermingsgraad (IP)
IP20
Breedte in module-eenheden
2
Energiebegrenzingsklasse
3
Frequentie
50 Hz
High-immunity uitvoering
Nee
Inbouwdiepte
70 mm
Inbouwmontage (stucwerk)
Nee
Meeschakelende nul
Ja
Met vergrendelingsvoorziening
Nee
Nominale (meet)spanning
230 V
Nominale (meet)stroom
16 A
Nominale afschakelvermogen IEC 60947-2
0 kA
Nominale afschakelvermogen volgens EN 61009
10 kA
Nominale foutstroom
0.03 A
Nominale isolatiespanning Ui
440 V
Nominale kortsluitafschakelvermogen Icn volgens EN 61009-1
