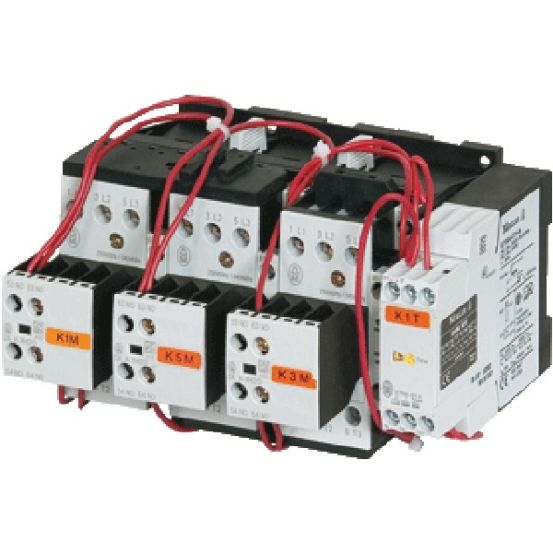

Eaton Moeller SDAINL - Sterdriehoekschakelaar SDAINLM55(230V5

Eaton Moeller SDAINL - Sterdriehoekschakelaar SDAINLM55(230V5

Fabrikantnr:

278411 | 4015082784119

Automatische sterdriehoekschakelaar met 30 kW vermogen en 55 A bedrijfsstroom bij 400 V. Voorzien van 9 hoofd- en 3 hulpcontacten, 230V stuurspanning en IP00-bescherming.

Verpakt per 1 stuk

Meer informatie
Maak compleet

639,46 528,48

Meer dan 3 weken levertijd.

Gratis verzending boven €150
30 dagen eenvoudig retour
Uitstekende klantenservice score 9.4/10

Ga naar het einde van de afbeeldingen-gallerij

Ga naar het begin van de afbeeldingen-gallerij

Productinformatie

Inleiding

De Eaton SDAINL magneetschakelaarcombinatie SDAINLM55(230V50HZ,240V60HZ) is een automatische sterdriehoekschakelaar met een nominaal vermogen van 30 kW bij AC-3, 400 V en een nominale bedrijfsstroom van 55 A.

Belangrijkste kenmerken

Deze Eaton SDAINL automatische sterdriehoekschakelaar is uitgevoerd als ster-driehoek magneetschakelaar en magneetschakelaarcombinatie. Het apparaat werkt op AC-bedrijfsspanning en heeft een nominale stuurspanning van 230 V bij 50 Hz en 240 V bij 60 Hz. De bedrijfsspanning bij AC bedraagt 24 tot 690 V, met een nominaal vermogen van 30 kW en een nominale bedrijfsstroom van 55 A bij AC-3, 400 V.

De schakelaar beschikt over 9 hoofdcontacten als maakcontact en 3 hulpcontacten als maakcontact. Zowel het hoofdstroomcircuit als het hulp- en stuurstroomcircuit zijn voorzien van een schroefaansluiting. De beschermingsgraad is IP00. De afmetingen bedragen circa 95 x 158 x 138 mm (h x b x d).

Kenmerken op een rij

Automatische sterdriehoekschakelaar, ster-driehoek magneetschakelaar
Nominaal vermogen bij AC-3, 400 V: 30 kW
Nominale bedrijfsstroom bij AC-3, 400 V: 55 A
Nominale stuurspanning: 230 V bij 50 Hz, 240 V bij 60 Hz (AC)
Afmetingen (h x b x d): 95 x 158 x 138 mm

Specificaties

Meer informatie
Aansluitwijze hoofdstroomcircuit	Schroefaansluiting
Aantal hoofdcontacten als maakcontact	9
Aantal hoofdcontacten als verbreekcontact	0
Aantal hulpcontacten als maakcontact	3
Aantal hulpcontacten als verbreekcontact	0
Aantal hulpcontacten als wisselcontact	0
Bedrijfsspanning bij AC 50 Hz	24-690 V
Bedrijfsspanning bij AC 60 Hz	24-690 V
Bedrijfsspanning bij DC	0 V
Beschermingsgraad (IP)	IP00
Beschermingsgraad (NEMA)	Overig
Breedte	158 mm
Diepte	138 mm
Draagrailmontage mogelijk	Nee
Functie	Ster-driehoek-hulpcontactblok
Hoogte	95 mm
Klasse	Automatische sterdriehoekschakelaar
Nominale bedrijfsstroom Ie bij AC-1, 400 V	55 A
Nominale bedrijfsstroom Ie bij AC-3, 400 V	55 A
Nominale bedrijfsstroom	55 A
Nominale spoelspanning	230 V
Nominale stuurspanning bij AC 50 Hz	230 V
Nominale stuurspanning bij AC 60 Hz	240 V
Nominale stuurspanning bij DC	0 V
Nominale vermogen bij AC-3, 400 V	30 kW
Nominale vermogen NEMA	0 kW
Nominale vermogen	30 kW
Opmerking	Automatische sterdriehoekschakelaar
Spanningstype van de bedrijfsspanning	AC
Type spanning	AC
Type stuurspanning	AC
Type	M
Uitvoering elektr. aansluiting v hulp- en stuurstroomcircuit	Schroefaansluiting
Vaak gebruikte artikelnummers	10019687 \| 2700181311 \| 7662844
