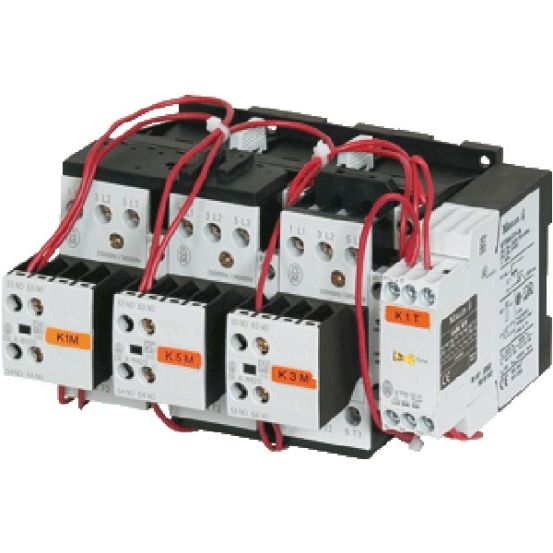

Eaton Moeller SDAINL - Sterdriehoekschakelaar 239895

Fabrikantnr:

239895 | 4015082398958

Automatische sterdriehoekschakelaar met 37 kW vermogen en 70 A bedrijfsstroom bij 400 V. Voorzien van 230V AC stuurspanning, schroefaansluitingen en IP00 beschermingsgraad.

Verpakt per 1 stuk

Meer informatie

709,30 586,20

Meer dan 3 weken levertijd.

Gratis verzending boven €150
30 dagen eenvoudig retour
Uitstekende klantenservice score 9.4/10

Ga naar het einde van de afbeeldingen-gallerij

Ga naar het begin van de afbeeldingen-gallerij

Productinformatie

Inleiding

De Eaton SDAINL magneetschakelaarcombinatie is een automatische sterdriehoekschakelaar met een nominaal vermogen van 37 kW bij 400 V AC-3 en een stuurspanning op AC-basis.

Belangrijkste kenmerken

Deze Eaton SDAINL automatische sterdriehoekschakelaar is ontworpen als ster-driehoek magneetschakelaar met een nominaal vermogen van 37 kW bij AC-3, 400 V. De nominaal bedrijfsstroom bedraagt 70 A bij zowel AC-3 als AC-1, 400 V. De bedrijfsspanning ligt tussen 230 en 690 V bij 50/60 Hz met spanningstype AC.

De magneetschakelaarcombinatie maakt gebruik van een schroefaansluiting voor zowel het hoofdstroomcircuit als het hulp- en stuurstroomcircuit. Voor de stuurzijde is de nominale stuurspanning 230 V bij 50 Hz en 240 V bij 60 Hz, met type stuurspanning AC. De eenheid is uitgevoerd met 9 hoofdcontacten als maakcontact en beschikt over 1 hulpcontact als maakcontact en 1 hulpcontact als verbreekcontact.

De Eaton SDAINL heeft een beschermingsgraad IP00 en is uitgevoerd in het SDAINL-programma. De afmetingen bedragen circa 115 x 188 x 147 mm (h x b x d), waardoor de inbouw en positionering kan worden afgestemd op de beschikbare ruimte in industriële installaties.

Kenmerken op een rij

Automatische sterdriehoekschakelaar, ster-driehoek magneetschakelaar
Nominaal vermogen bij AC-3, 400 V: 37 kW
Nominale bedrijfsstroom bij AC-3, 400 V: 70 A
Nominale stuurspanning: 230 V (50 Hz) / 240 V (60 Hz), type stuurspanning AC
Aansluitwijze hoofdstroom- en hulp-/stuurstroomcircuit: schroefaansluiting

Specificaties

Meer informatie
Aansluitwijze hoofdstroomcircuit	Schroefaansluiting
Aantal hoofdcontacten als maakcontact	9
Aantal hoofdcontacten als verbreekcontact	0
Aantal hulpcontacten als maakcontact	1
Aantal hulpcontacten als verbreekcontact	1
Aantal hulpcontacten als wisselcontact	0
Bedrijfsspanning bij AC 50 Hz	230-690 V
Bedrijfsspanning bij AC 60 Hz	230-690 V
Bedrijfsspanning bij DC	0 V
Beschermingsgraad (IP)	IP00
Beschermingsgraad (NEMA)	Overig
Breedte	188 mm
Diepte	147 mm
Draagrailmontage mogelijk	Nee
Functie	Ster-driehoek-hulpcontactblok
Hoogte	115 mm
Klasse	Automatische sterdriehoekschakelaar
Nominale bedrijfsstroom Ie bij AC-1, 400 V	70 A
Nominale bedrijfsstroom Ie bij AC-3, 400 V	70 A
Nominale bedrijfsstroom	70 A
Nominale spoelspanning	230 V
Nominale stuurspanning bij AC 50 Hz	230 V
Nominale stuurspanning bij AC 60 Hz	240 V
Nominale stuurspanning bij DC	0 V
Nominale vermogen bij AC-3, 400 V	37 kW
Nominale vermogen NEMA	0 kW
Nominale vermogen	37 kW
Opmerking	Automatische sterdriehoekschakelaar
Spanningstype van de bedrijfsspanning	AC
Type spanning	AC
Type stuurspanning	AC
Type	M
Uitvoering elektr. aansluiting v hulp- en stuurstroomcircuit	Schroefaansluiting
Vaak gebruikte artikelnummers	10149982 \| 2700385153 \| 3368016
