Schneider Electric Acti 9 iCV40 - Aardlekautomaat A9DG3716

Fabrikantnr:

A9DG3716 | 3606481328595

Schneider Electric Acti 9 iCV40 Aardlekautomaat A9DC2606

Beschikbaar in 15 varianten:

Aardlekautomaat met 2 polen (1P+N) met 16A nominale stroom, 30 mA nominale foutstroom en uitschakelkarakteristiek B, voor 230V netwerken.
61,56 50,88
Aardlekautomaat met 2 polen (1P+N) met 16A nominale stroom, 30 mA nominale foutstroom en uitschakelkarakteristiek B, voor 230V AC met 4,5kA kortsluitafschakelvermogen.
72,92 60,26
Aardlekautomaat met 2 polen (1P+N) met 6A nominale meetstroom, 30 mA nominale foutstroom en uitschakelkarakteristiek C, met 6kA afschakelvermogen.
158,16 130,71
Aardlekautomaat met 2 polen (1P+N) met 10A nominale meetstroom, 30 mA nominale foutstroom en uitschakelkarakteristiek B, met 4,5 kA kortsluitafschakelvermogen.
137,18 113,37
Aardlekautomaat met 2 polen (1P+N) met 6A nominale stroom, 30 mA nominale foutstroom en uitschakelkarakteristiek B. Kortsluitafschakelvermogen 4,5kA.
114,84 94,91
Aardlekautomaat met 2 polen (1P+N) met 20A nominale meetstroom, 30 mA nominale foutstroom en uitschakelkarakteristiek C, type lekstroom A en 10kA kortsluitafschakelvermogen.
182,04 150,45
Aardlekautomaat met 2 polen (1P+N) met 6A nominale stroom, 30 mA nominale foutstroom en uitschakelkarakteristiek B, met 10kA kortsluitafschakelvermogen.
146,88 121,39
Aardlekautomaat met 2 polen (1P+N) met 10A nominale stroom, 30 mA nominale foutstroom en uitschakelkarakteristiek B, voor 230V netwerken.
149,82 123,82
Aardlekautomaat met 2 polen (1P+N) met 16A nominale meetstroom, 30 mA nominale foutstroom en uitschakelkarakteristiek C, voor 230V AC netwerken.
71,70 59,26
Aardlekautomaat met 2 polen (1P+N) met 10A nominale meetstroom, 30 mA nominale foutstroom en uitschakelkarakteristiek C, met 4,5kA kortsluitafschakelvermogen.
146,31 120,92
Aardlekautomaat met 2 polen (1P+N) met 16 A nominale meetstroom, 30 mA nominale foutstroom en uitschakelkarakteristiek C, met 4,5 kA kortsluitafschakelvermogen.
69,78 57,67
Aardlekautomaat met 2 polen (1P+N) met 6A nominale stroom, 30 mA nominale foutstroom en uitschakelkarakteristiek B, voor 230V installaties.
149,82 123,82
Aardlekautomaat met 4 polen (3P+N) met 16A nominale stroom, 30 mA nominale foutstroom en uitschakelkarakteristiek B, type lekstroom A en IP20.
125,97 104,11
Aardlekautomaat met 2 polen (1P+N) met 6 A nominale meetstroom, 30 mA nominale foutstroom en uitschakelkarakteristiek C, met 4,5 kA kortsluitafschakelvermogen.
149,31 123,40
Aardlekautomaat met 2 polen (1P+N) met 10A nominale stroom, 30 mA nominale foutstroom en uitschakelkarakteristiek C, geschikt voor 230V en 6kA kortsluitafschakelvermogen.
158,16 130,71

Aardlekautomaat met 4 polen (3P+N) met 16A nominale stroom, 30 mA nominale foutstroom en uitschakelkarakteristiek B, type lekstroom A en IP20.

Verpakt per 1 stuk

Meer informatie

125,97 104,11

Op werkdagen voor 16.30 uur besteld, morgen in huis. Levering ook op zaterdag.

19 op voorraad

Gratis verzending boven €150
30 dagen eenvoudig retour
Uitstekende klantenservice score 9.4/10

Ga naar het einde van de afbeeldingen-gallerij

Ga naar het begin van de afbeeldingen-gallerij

Productinformatie

Inleiding

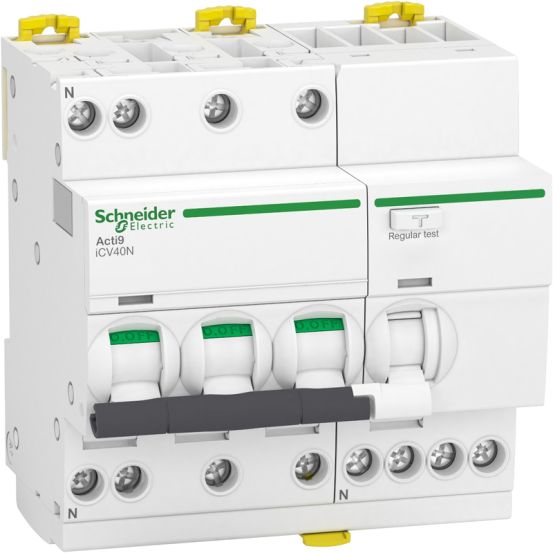

De Schneider Electric Acti 9 iCV40 aardlekautomaat A9DG3716 is een 3 fase krachtgroep (3P+N) voor gebruik in groepenkasten, met een nominale stroom van 16A bij 400V.

Belangrijkste kenmerken

Deze Schneider Electric aardlekautomaat combineert aardlekbeveiliging en overstroombeveiliging in één compact apparaat. Met 4 polen, waarvan 3 beveiligd (3P+N), is hij geschikt als 3 fase krachtgroep in laagspanningsinstallaties met een nominale meetspanning van 400V en een nominale meetstroom van 16A.

De aardlekautomaat heeft een nominale foutstroom van 30 mA en een uitschakelkarakteristiek B. Het kortsluitafschakelvermogen bedraagt 6kA. Het type lekstroom is A en de uitvoering is onvertraagd. Daarnaast is de nul meeschakelend.

De Acti 9 iCV40 aardlekautomaat is voorzien van een VisiTrip foutindicator en een groene VisiSafe-strip voor zichtbare status en versterkte isolatie bij onderhoud. De bescherming is uitgevoerd in IP20 en de inbouwdiepte bedraagt 44mm.

Kenmerken op een rij

Nominale meetstroom 16A bij 400V
4 polen totaal, 3 beveiligd (3P+N) met meeschakelende nul
Nominale foutstroom 30 mA, type lekstroom A
Uitschakelkarakteristiek B, onvertraagd, kortsluitafschakelvermogen 6kA
VisiTrip foutindicator, VisiSafe-strip en IP20-bescherming

Specificaties

Meer informatie
Aansluitbare geleiderdoorsnede eendraads	1-16 mm²
Aansluitbare geleiderdoorsnede meerdraads	1-10 mm²
Aantal beveiligde polen	3
Aantal polen (totaal)	4
Afschakelkarakteristiek	Onvertraagd
Beschermingsgraad (IP)	IP20
Breedte in module-eenheden	5
Energiebegrenzingsklasse	3
Frequentie	50/60 Hz
High-immunity uitvoering	Nee
Inbouwdiepte	44 mm
Inbouwmontage (stucwerk)	Nee
Meeschakelende nul	Ja
Met vergrendelingsvoorziening	Ja
Nominale (meet)spanning	400 V
Nominale (meet)stroom	16 A
Nominale afschakelvermogen IEC 60947-2	6 kA
Nominale afschakelvermogen volgens EN 61009	6 kA
Nominale foutstroom	0.03 A
Nominale isolatiespanning Ui	440 V
Nominale kortsluitafschakelvermogen Icn volgens EN 61009-1	6 kA
Nominale stoothoudspanning (Uimp)	4 kV
Omgevingstemperatuur tijdens bedrijf	-25-60 °C
Overspanningscategorie	3
Spanningstype	AC
Stootstroomvastheid	0.25 kA
Type lekstroom	A
Uitschakelkarakteristiek	B
Uitvoering	3 fase krachtgroep (3P+N)
Vaak gebruikte artikelnummers	10337986 \| 2850344789 \| 7153960
Verliesvermogen	10 W
Vervuilingsgraad	3
