Aardlekautomaat met 4 polen (3P+N) met 25 A nominale meetstroom, 30 mA nominale foutstroom en uitschakelkarakteristiek B. Geschikt voor 400 V AC driefasige circuits.

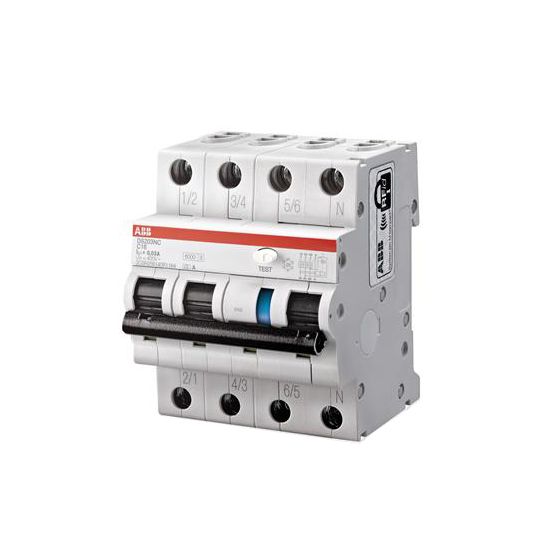

De ABB HAF S200 aardlekautomaat DS203NC B25 A30 is een 4-polige 3-fase krachtgroep (3P+N) voor het beschermen van driefasige circuits tegen lek- en overstroom.
Belangrijkste kenmerken
Deze ABB HAF aardlekautomaat uit de S200-serie is uitgevoerd als 3-fase krachtgroep (3P+N) met in totaal 4 polen, waarvan 3 polen zijn beveiligd. De automaat is geschikt voor driefasige circuits en werkt op een nominale meetspanning van 400 V AC. De meeschakelende nul zorgt ervoor dat alle polen gelijktijdig worden geschakeld.
Met een nominale meetstroom van 25 A en een B-uitschakelkarakteristiek biedt deze aardlekautomaat beveiliging tegen overbelasting en kortsluiting. De nominale foutstroom van 30 mA (type A) zorgt voor aardlekbeveiliging bij sinusvormige wisselstromen en pulserende lekstromen. Het nominale kortsluitafschakelvermogen volgens EN 61009-1 bedraagt 6 kA.
De automaat heeft een onvertraagde afschakelkarakteristiek, een breedte van 4 module-eenheden en een inbouwdiepte van 69 mm. De behuizing biedt een beschermingsgraad IP2X. Het apparaat is geschikt voor bedrijfstemperaturen van -25 tot 55 °C en behoort tot overspanningscategorie 3 en vervuilingsgraad 2.
Kenmerken op een rij
Nominale meetstroom 25 A
4-polig (3P+N) met 3 beveiligde polen voor driefasige circuits
Nominale foutstroom 30 mA, type A
B-uitschakelkarakteristiek, onvertraagd
Nominale meetspanning 400 V AC, kortsluitafschakelvermogen 6 kA (EN 61009-1)
Specificaties
Meer informatie
Aansluitbare geleiderdoorsnede eendraads
25 mm²
Aansluitbare geleiderdoorsnede meerdraads
25 mm²
Aantal beveiligde polen
3
Aantal polen (totaal)
4
Afschakelkarakteristiek
Onvertraagd
Beschermingsgraad (IP)
IP2X
Breedte in module-eenheden
4
Energiebegrenzingsklasse
3
Frequentie
50/60 Hz
High-immunity uitvoering
Nee
Inbouwdiepte
69 mm
Inbouwmontage (stucwerk)
Nee
Meeschakelende nul
Ja
Met vergrendelingsvoorziening
Ja
Nominale (meet)spanning
400 V
Nominale (meet)stroom
25 A
Nominale afschakelvermogen IEC 60947-2
10 kA
Nominale afschakelvermogen volgens EN 61009
6 kA
Nominale foutstroom
0.03 A
Nominale isolatiespanning Ui
500 V
Nominale kortsluitafschakelvermogen Icn volgens EN 61009-1
