Op zoek naar een aardlekautomaat voor de bescherming van uw elektrische circuits? Dan zit u bij ABB Haf goed! De aardlekautomaten uit de S200 serie van ABB Haf bieden namelijk persoonlijke en materiële bescherming tegen elektrische ontstoken branden. Ze bieden bescherming in enkelfasige of driefasige circuits tegen overbelasting en kortsluitstromen, sinusvormige wisselstromen en pulserende stromen met gelijkmatige gelijkstroomresidustroom. Bovendien beschikken de automaten over een storingsbeveiliging, extra beveiliging en brandbeveiliging. ABB Haf S200 aardlekautomaten zijn te gebruiken in huishoudelijke, commerciële en industriële gebieden en voldoen aan de productnorm IEC/EN 61009-1 (VDE 0664-20).

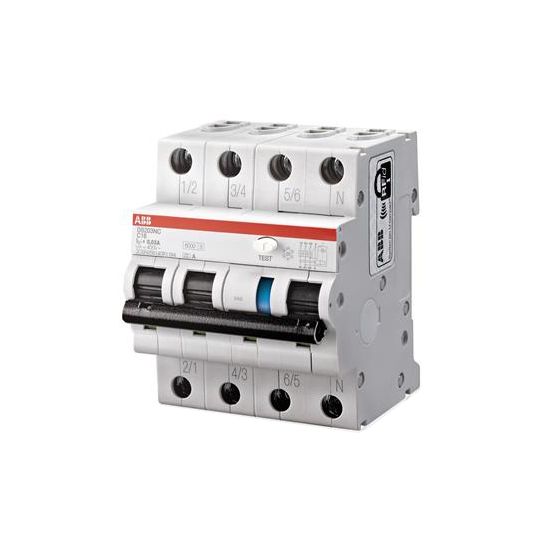

Deze aardlekautomaat uit de S200 serie van ABB Haf heeft 4 polen, waarvan 3 daarvan beschermd zijn. De nominale stroom en nominale spanning van de aardlekautomaat zijn respectievelijk 25A en 400-415V AC. Bovendien heeft deze aardlekautomaat C-karakteristiek, wat betekent dat de automaat wordt gebruikt bij middelgrote inschakelstromen als bepaalde soorten verlichting, wasmachines, stofzuigers, koelkasten en diepvriezen. De automaten worden ook veel gebruikt in de industrie.
Specificaties
Meer informatie
Aansluitbare geleiderdoorsnede eendraads
25 mm²
Aansluitbare geleiderdoorsnede meerdraads
1-25 mm²
Aantal beveiligde polen
3
Aantal polen (totaal)
4
Afschakelkarakteristiek
Onvertraagd
Beschermingsgraad (IP)
IP2X
Breedte in module-eenheden
4
Energiebegrenzingsklasse
3
Frequentie
50/60 Hz
High-immunity uitvoering
Nee
Inbouwdiepte
73 mm
Inbouwmontage (stucwerk)
Nee
Meeschakelende nul
Ja
Met vergrendelingsvoorziening
Ja
Nominale (meet)spanning
400 V
Nominale (meet)stroom
25 A
Nominale afschakelvermogen IEC 60947-2
10 kA
Nominale afschakelvermogen volgens EN 61009
6 kA
Nominale foutstroom
0.03 A
Nominale isolatiespanning Ui
500 V
Nominale kortsluitafschakelvermogen Icn volgens EN 61009-1
