ABB Haf System Pro M - Aardlekautomaat DS203NC C32 A30

Fabrikantnr:

2CSR256140R1324 | 8012542831228

ABB Haf System Pro M Aardlekautomaat DS203NC C32 A30

Beschikbaar in 17 varianten:

Aardlekautomaat met 4 polen (3P+N) met 16A nominale stroom, 30 mA nominale foutstroom en uitschakelkarakteristiek B. Inbouwdiepte 69mm, met testknop.
105,27 87,00
Aardlekautomaat met 2 polen (1P+N) met 16A nominale stroom, 30mA nominale foutstroom en uitschakelkarakteristiek B. Met 6kA afschakelvermogen en IP20.
41,14 34,00
Aardlekautomaat met 4 polen (3P+N) met 16A nominale meetstroom, 30 mA nominale foutstroom en uitschakelkarakteristiek C, geschikt voor 400V AC.
108,63 89,78
Aardlekautomaat met 4 polen (3P+N) met 16 A nominale stroom, 300 mA nominale foutstroom en uitschakelkarakteristiek B, met IP2X en 69 mm inbouwdiepte.
152,25 125,83
Aardlekautomaat met 4 polen (3P+N) met 32A nominale stroom, 30 mA nominale foutstroom en uitschakelkarakteristiek B, geschikt voor 400V en AC-spanning.
309,96 256,17
Aardlekautomaat met 4 polen (3P+N) met 32A nominale meetstroom, 30 mA nominale foutstroom en uitschakelkarakteristiek C, type A.
143,29 118,42
Aardlekautomaat met 2 polen (1P+N) met 20A nominale stroom, 300mA nominale foutstroom en uitschakelkarakteristiek C, met een inbouwdiepte van 69mm.
197,10 162,89
Aardlekautomaat met 4 polen (3P+N) met 20A nominale stroom, 30mA nominale foutstroom en uitschakelkarakteristiek C, geschikt voor 400V.
218,08 180,23
Aardlekautomaat met 2 polen (1P+N) met 16A nominale stroom, 30mA nominale foutstroom en uitschakelkarakteristiek C, voor 240V AC en 6kA afschakelvermogen.
61,68 50,98
Aardlekautomaat met 4 polen (3P+N) met 32 A nominale stroom, 300 mA nominale foutstroom en uitschakelkarakteristiek C. Geschikt voor DIN-rail montage.
291,71 241,08
Aardlekautomaat met 2 polen (1P+N) met 10A nominale stroom, 30mA nominale foutstroom en uitschakelkarakteristiek B, geschikt voor 230V AC.
207,12 171,17
Aardlekautomaat met 4 polen (3P+N) met 20 A nominale (meet)stroom, 300 mA nominale foutstroom en uitschakelkarakteristiek B, voor 400 V AC.
299,68 247,67
Aardlekautomaat met 4 polen (3P+N) met 32A nominale meetstroom, 300 mA nominale foutstroom en uitschakelkarakteristiek C, geschikt voor 400V.
458,64 379,04
Aardlekautomaat met 4 polen (3P+N) met 16 A nominale meetstroom, 300 mA nominale foutstroom en C-uitschakelkarakteristiek, voor 400 V en 10 kA.
278,09 229,83
Aardlekautomaat met 2 polen (1P+N) met 32A nominale meetstroom, 300mA nominale foutstroom en uitschakelkarakteristiek C. Afschakelvermogen 6kA.
197,10 162,89
Aardlekautomaat met 2 polen (1P+N) met 6A nominale stroom, 30mA nominale foutstroom en uitschakelkarakteristiek B. Afschakelvermogen 10kA, inbouwdiepte 69mm.
207,12 171,17
Aardlekautomaat met 4 polen (3P+N) met 32A nominale meetstroom, 300 mA nominale foutstroom en uitschakelkarakteristiek B, met 10kA afschakelvermogen en IP2X.
306,75 253,51

Aardlekautomaat met 4 polen (3P+N) met 32A nominale meetstroom, 30 mA nominale foutstroom en uitschakelkarakteristiek C, type A.

Verpakt per 1 stuk

Meer informatie
Maak compleet

143,29 118,42

Op werkdagen voor 21.00 uur besteld, morgen in huis. Levering ook op zaterdag.

5 op voorraad

Gratis verzending boven €150
30 dagen eenvoudig retour
Uitstekende klantenservice score 9.4/10

Ga naar het einde van de afbeeldingen-gallerij

Ga naar het begin van de afbeeldingen-gallerij

Productinformatie

Inleiding

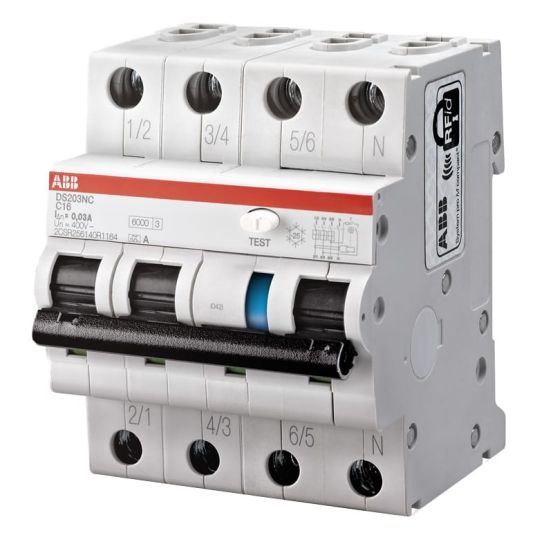

De ABB HAF System Pro M aardlekautomaat DS203NC C32 A30 is een 3-fase krachtgroep (3P+N) voor toepassingen in groepenkasten, met een nominale stroom van 32A en een nominale spanning van 400V.

Belangrijkste kenmerken

Deze ABB HAF aardlekautomaat uit de System Pro M serie combineert aardlek- en installatiebeveiliging in één component. De aardlekautomaat heeft in totaal 4 polen, waarvan 3 beveiligd, en is geschikt als 3 fase krachtgroep (3P+N). De nominale meetstroom bedraagt 32A en de nominale meetspanning 400V.

De aardlekbeveiliging heeft een nominale foutstroom van 30 mA en is uitgevoerd als type A, geschikt voor wisselstroom en pulserende gelijkstroom aardlekstromen. De uitschakelkarakteristiek is C en de aardlekautomaat schakelt onvertraagd af. Het apparaat is voorzien van een testknop om de werking te controleren.

De aardlekautomaat heeft een inbouwdiepte van 69mm, een breedte van 4 module-eenheden en een beschermingsgraad IP2X. Er is een meeschakelende nul aanwezig en het product is voorzien van een vergrendelingsvoorziening. Verder biedt het een nominale foutstroom van 30 mA, een nominale isolatiespanning van 500V en een nominale stoothoudspanning van 4kV.

Kenmerken op een rij

Nominale meetstroom 32A
Vierpolige uitvoering, 3 beveiligde polen (3P+N)
Nominale foutstroom 30 mA, type A lekstroom
Uitschakelkarakteristiek C, onvertraagd
Inbouwdiepte 69mm en breedte 4 module-eenheden

Specificaties

Meer informatie
Aansluitbare geleiderdoorsnede eendraads	25 mm²
Aansluitbare geleiderdoorsnede meerdraads	25 mm²
Aantal beveiligde polen	3
Aantal polen (totaal)	4
Afschakelkarakteristiek	Onvertraagd
Beschermingsgraad (IP)	IP2X
Breedte in module-eenheden	4
Energiebegrenzingsklasse	3
Frequentie	50/60 Hz
High-immunity uitvoering	Nee
Inbouwdiepte	69 mm
Inbouwmontage (stucwerk)	Nee
Meeschakelende nul	Ja
Met vergrendelingsvoorziening	Ja
Nominale (meet)spanning	400 V
Nominale (meet)stroom	32 A
Nominale afschakelvermogen IEC 60947-2	10 kA
Nominale afschakelvermogen volgens EN 61009	6 kA
Nominale foutstroom	0.03 A
Nominale isolatiespanning Ui	500 V
Nominale kortsluitafschakelvermogen Icn volgens EN 61009-1	6 kA
Nominale stoothoudspanning (Uimp)	4 kV
Omgevingstemperatuur tijdens bedrijf	-25-55 °C
Overspanningscategorie	3
Spanningstype	AC
Stootstroomvastheid	4 kA
Type lekstroom	A
Uitschakelkarakteristiek	C
Uitvoering	3 fase krachtgroep (3P+N)
Vaak gebruikte artikelnummers	10184324 \| 2850142412 \| 9669899
Verliesvermogen	15.1 W
Vervuilingsgraad	2
