ABB Haf System Pro M - Aardlekautomaat DS 203NC C32 0,

Fabrikantnr:

2CSR256140R3324 | 8012542631620

ABB Haf System Pro M Aardlekautomaat DS203NC B16 A30

Beschikbaar in 17 varianten:

Aardlekautomaat met 4 polen (3P+N) met 16A nominale stroom, 30 mA nominale foutstroom en uitschakelkarakteristiek B. Inbouwdiepte 69mm, met testknop.
105,27 87,00
Aardlekautomaat met 2 polen (1P+N) met 16A nominale stroom, 30mA nominale foutstroom en uitschakelkarakteristiek B. Met 6kA afschakelvermogen en IP20.
41,14 34,00
Aardlekautomaat met 4 polen (3P+N) met 16A nominale meetstroom, 30 mA nominale foutstroom en uitschakelkarakteristiek C, geschikt voor 400V AC.
108,63 89,78
Aardlekautomaat met 4 polen (3P+N) met 16 A nominale stroom, 300 mA nominale foutstroom en uitschakelkarakteristiek B, met IP2X en 69 mm inbouwdiepte.
152,25 125,83
Aardlekautomaat met 4 polen (3P+N) met 32A nominale stroom, 30 mA nominale foutstroom en uitschakelkarakteristiek B, geschikt voor 400V en AC-spanning.
309,96 256,17
Aardlekautomaat met 4 polen (3P+N) met 32A nominale meetstroom, 30 mA nominale foutstroom en uitschakelkarakteristiek C, type A.
143,29 118,42
Aardlekautomaat met 4 polen (3P+N) met 20A nominale stroom, 30mA nominale foutstroom en uitschakelkarakteristiek C, geschikt voor 400V.
218,08 180,23
Aardlekautomaat met 2 polen (1P+N) met 16A nominale stroom, 30mA nominale foutstroom en uitschakelkarakteristiek C, voor 240V AC en 6kA afschakelvermogen.
61,68 50,98
Aardlekautomaat met 2 polen (1P+N) met 20A nominale stroom, 300mA nominale foutstroom en uitschakelkarakteristiek C, met een inbouwdiepte van 69mm.
197,10 162,89
Aardlekautomaat met 4 polen (3P+N) met 20 A nominale (meet)stroom, 300 mA nominale foutstroom en uitschakelkarakteristiek B, voor 400 V AC.
299,68 247,67
Aardlekautomaat met 4 polen (3P+N) met 32A nominale meetstroom, 300 mA nominale foutstroom en uitschakelkarakteristiek C, geschikt voor 400V.
458,64 379,04
Aardlekautomaat met 4 polen (3P+N) met 16 A nominale meetstroom, 300 mA nominale foutstroom en C-uitschakelkarakteristiek, voor 400 V en 10 kA.
278,09 229,83
Aardlekautomaat met 2 polen (1P+N) met 32A nominale meetstroom, 300mA nominale foutstroom en uitschakelkarakteristiek C. Afschakelvermogen 6kA.
197,10 162,89
Aardlekautomaat met 2 polen (1P+N) met 6A nominale stroom, 30mA nominale foutstroom en uitschakelkarakteristiek B. Afschakelvermogen 10kA, inbouwdiepte 69mm.
207,12 171,17
Aardlekautomaat met 4 polen (3P+N) met 32A nominale meetstroom, 300 mA nominale foutstroom en uitschakelkarakteristiek B, met 10kA afschakelvermogen en IP2X.
306,75 253,51
Aardlekautomaat met 4 polen (3P+N) met 32 A nominale stroom, 300 mA nominale foutstroom en uitschakelkarakteristiek C. Geschikt voor DIN-rail montage.
291,71 241,08
Aardlekautomaat met 2 polen (1P+N) met 10A nominale stroom, 30mA nominale foutstroom en uitschakelkarakteristiek B, geschikt voor 230V AC.
207,12 171,17

Aardlekautomaat met 4 polen (3P+N) met 32 A nominale stroom, 300 mA nominale foutstroom en uitschakelkarakteristiek C. Geschikt voor DIN-rail montage.

Verpakt per 1 stuk

Meer informatie

291,71 241,08

Op werkdagen voor 21.00 uur besteld, morgen in huis. Levering ook op zaterdag.

80 op voorraad

Gratis verzending boven €150
30 dagen eenvoudig retour
Uitstekende klantenservice score 9.4/10

Ga naar het einde van de afbeeldingen-gallerij

Ga naar het begin van de afbeeldingen-gallerij

Productinformatie

Inleiding

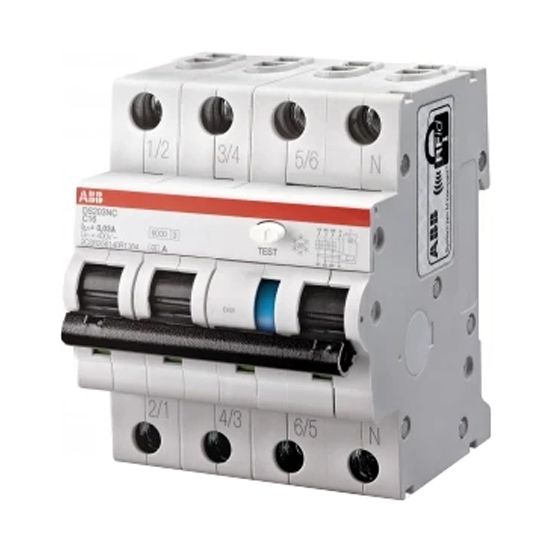

De ABB HAF System Pro M aardlekautomaat DS203NC C32 A300 is een 3-fase aardlekautomaat (3P+N) voor toepassing in groepenkasten, met C-karakteristiek en ontworpen voor montage op een DIN-rail.

Belangrijkste kenmerken

Deze ABB HAF aardlekautomaat combineert een nominale stroom van 32 A met een nominale foutstroom van 300 mA (type lekstroom A). De automaat heeft een uitschakelkarakteristiek C en een onvertraagde afschakelkarakteristiek. Hij is geschikt voor AC-spanning met een nominale spanning van 400 V.

De uitvoering is 3P+N, met 3 beveiligde polen en een meeschakelende nul, in totaal 4 polen. De breedte bedraagt 4 module-eenheden en de inbouwdiepte 69 mm. Montage vindt plaats op een DIN-rail en de beschermingsgraad is IP2X. De aardlekautomaat is voorzien van een vergrendelingsvoorziening.

Belangrijke elektrische gegevens zijn onder andere een nominaal afschakelvermogen van 10 kA volgens IEC 60947-2 en 6 kA volgens EN 61009, een nominale isolatiespanning Ui van 500 V en een nominale stoothoudspanning Uimp van 4 kV. De stootstroomvastheid bedraagt 4 kA en de energiebegrenzingsklasse is 3. De aardlekautomaat is geschikt voor bedrijfstemperaturen tussen -25 en 55 °C.

Kenmerken op een rij

Nominale stroom 32 A
Nominale foutstroom 300 mA, type lekstroom A
Uitvoering 3P+N met 3 beveiligde polen en meeschakelende nul (totaal 4 polen)
Uitschakelkarakteristiek C, onvertraagde afschakelkarakteristiek
Nominaal afschakelvermogen 10 kA (IEC 60947-2) en 6 kA (EN 61009)

Specificaties

Meer informatie
Aansluitbare geleiderdoorsnede eendraads	25 mm²
Aansluitbare geleiderdoorsnede meerdraads	25 mm²
Aantal beveiligde polen	3
Aantal polen (totaal)	4
Afschakelkarakteristiek	Onvertraagd
Beschermingsgraad (IP)	IP2X
Breedte in module-eenheden	4
Energiebegrenzingsklasse	3
Frequentie	50/60 Hz
High-immunity uitvoering	Nee
Inbouwdiepte	69 mm
Inbouwmontage (stucwerk)	Nee
Meeschakelende nul	Ja
Met vergrendelingsvoorziening	Ja
Nominale (meet)spanning	400 V
Nominale (meet)stroom	32 A
Nominale afschakelvermogen IEC 60947-2	10 kA
Nominale afschakelvermogen volgens EN 61009	6 kA
Nominale foutstroom	0.3 A
Nominale isolatiespanning Ui	500 V
Nominale kortsluitafschakelvermogen Icn volgens EN 61009-1	6 kA
Nominale stoothoudspanning (Uimp)	4 kV
Omgevingstemperatuur tijdens bedrijf	-25-55 °C
Overspanningscategorie	3
Spanningstype	AC
Stootstroomvastheid	4 kA
Type lekstroom	A
Uitschakelkarakteristiek	C
Uitvoering	3 fase krachtgroep (3P+N)
Vaak gebruikte artikelnummers	10265314 \| 2850214542 \| 5943603
Verliesvermogen	15.1 W
Vervuilingsgraad	2
