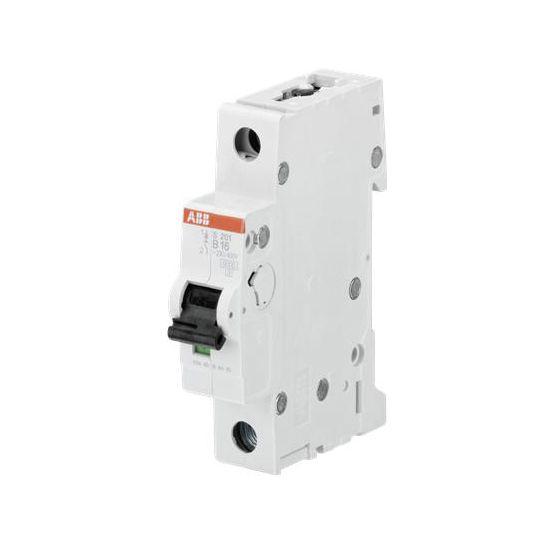

ABB Haf System Pro M installatieautomaat 2CDS251001R0205
Met haar expertise biedt ABB Haf de beste oplossingen en meest effectieve producten voor zakelijke en privé toepassingen. De System pro M reeks omvat toestellen die gebruikt worden om op een betrouwbare manier energie te beheren: deze oplossingen stellen u in staat om beschermings- en comfortsystemen efficiënter te maken, binnen en buiten uw huis, vanaf de keuken tot badkamer, woonkamer tot slaapkamer, garage tot tuin. Alle producten, waaronder installatieautomaten, aardlekschakelaars, overspanningsbeveiligingen, besturingen, signaleringen en meetoplossingen zijn veelzijdig en kunnen gemakkelijk worden aangevuld en verrijkt met andere oplossingen uit de brede ABB Haf portfolio.Het nieuwe System Pro M compact is de meest complete reeks mini-vermogensschakelaars en aardlekschakelaars die er op de markt te vinden is. Deze modulaire DIN-rail producten bieden een breed scala aan functies. Overspanning, overbelasting, kortsluiting of aardlekstromen zijn gevaarlijke situaties, welke schade kunnen toebrengen aan de installatie en kunnen leiden tot zware ongevallen. Onder andere installatieautomaten van System Pro M S200 stellen u in staat om installaties en apparatuur veilig te maken, waarbij u ervan verzekerd wordt dat de installaties altijd voldoen aan de strengste internationale standaarden! Deze serie is een optelsom van sterke eigenschappen: • Aanraakveilig • Aansluitgemak • Schok- en trillingsbestendig • High-performance • Ruimtebesparend door hulpcontacten voor bodemmontage • Ruimtebesparend tot 100A in 17,5mm behuizing • State-of-the-art behuizing
Kenmerken ABB Haf System Pro M installatieautomaat 2CDS251001R0205
Deze 1-polige installatieautomaat uit de System Pro M serie van ABB Haf heeft een nominale meetstroom van 20A, een nominale meetspanning van 230V en een nominale afschakelvermogen van 6kA (EN 60898) en 10kA (IEC 60947-2). Daarnaast heeft de automaat uitschakelkarakteristiek B en is deze automaat te bevestigen op een DIN-rail in een groepenkast. De installatieautomaat heeft verder een beschermingsgraad IP20 en de volgende afmetingen: 88x17,5x69mm (HxBxD).
Specificaties
Meer informatie
Aansluitbare geleiderdoorsnede eendraads
0.75-35 mm²
Aansluitbare geleiderdoorsnede meerdraads
0.75-25 mm²
Aantal beveiligde polen
1
Aantal polen (totaal)
1
Beschermingsgraad (IP)
IP20
Bouwbreedte
17.5 mm
Breedte in module-eenheden
1
Energiebegrenzingsklasse
3
Explosieveilig
Nee
Frequentie
50-60 Hz
Inbouwdiepte
69 mm
Inbouwmontage (stucwerk)
Nee
Meeschakelende nul
Nee
Nevenapparaat mogelijk
Ja
Nominale (meet)spanning
230 V
Nominale (meet)stroom
20 A
Nominale afschakelvermogen EN 60898
6 kA
Nominale afschakelvermogen Icn EN 60898 bij 230 V
6 kA
Nominale afschakelvermogen Icn EN 60898 bij 400 V
6 kA
Nominale afschakelvermogen Icu IEC 60947-2 bij 230 V
10 kA
Nominale afschakelvermogen Icu IEC 60947-2 bij 400 V
