Draka is een bedrijf dat zich verdiept in het ontwikkelen en produceren van innovatieve en duurzame kabeloplossingen voor laagspanningsinstallaties, industriële toepassingen, datanetwerken en telecominfrastructuur. De producten van Draka onderscheiden zich door het feit dat er altijd hoge kwaliteit wordt geleverd op het gebied van verwerkbaarheid, flexibiliteit en stripbaarheid. Een onderdeel van de snoeren en kabels die Draka levert zijn de EDRATEEN soepele leidingen.
EDRATEEN mantelleidingen zijn geschikt voor aansluiting van verplaatsbare elektrische apparaten en verlichtingsarmaturen, wanneer plaatselijk hoge temperaturen kunnen optreden. Daarnaast zijn de soepele mantelleidingen ook geschikt voor de aansluiting en besturing van ketels in CV-installaties.

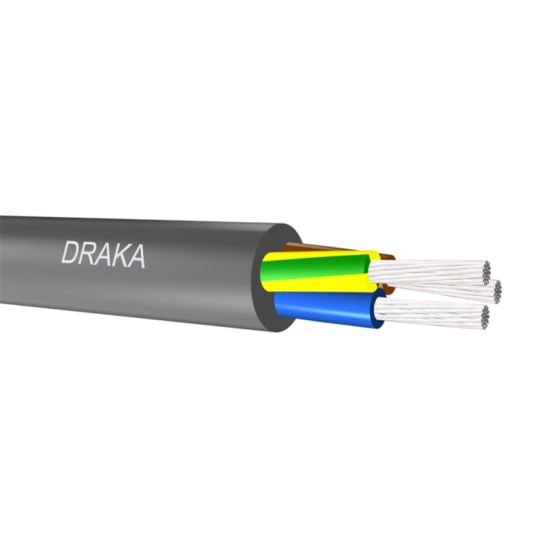

Kenmerken Draka EDRATEEN mantelleiding 107525F3
Deze mantelleiding uit de EDRATEEN serie van Draka heeft 3 aders (groen/geel, bruin en blauw) met een nominale geleiderdoorsnede van 0,75mm². De mantelleiding is bestand tegen hoge temperaturen (geleidertemperatuur max. 110 °C) en goed bestand tegen weersinvloeden (o.a. ozon). Verder is de buitenmantel van etheen-vinyl-acetaat rubber (EVA) en heeft de mantel een grijze kleur.
Specificaties
Meer informatie
Aantal aders
3
Adercodering volgens HD 308 S2
Ja
Adercodering
Kleur
Afscherming collectief
Geen
Afscherming groepen
Geen
AWG-maat
Overig
Beschermd tegen torderen
Nee
Bewapening/armering
Geen
Brandvertraging volgens IEC 60332-1-2
Nee
Brandvertraging volgens IEC 60332-3-21 (Cat A F/R)
Nee
Brandvertraging volgens IEC 60332-3-22 (Cat A)
Nee
Brandvertraging volgens IEC 60332-3-23 (Cat B)
Nee
Brandvertraging volgens IEC 60332-3-24 (Cat C)
Nee
Brandvertraging volgens IEC 60332-3-25 (Cat D)
Nee
Buitendiameter
6.9 mm
CPR Eurobrandklasse volgens EN 13501-6: klasse
Geen
Draagorgaan
Geen
EMC-uitvoering
Nee
Eurobrandklasse volgens EN 13501-6: rookontwikkeling
Geen
Euroklasse brandende vallende druppels/deeltjes v EN 13501-6
Geen
Euroklasse corrosiviteit/zuurgraad volgens EN 13501-6
Geen
Geleidermateriaal
Koper
Geleidervorm
Rond
Geleiderweerstand bij 20°C
26.7 Ohm/km
Getwist
Nee
Gewicht
59 kg/km
Halogeenvrij volgens EN 60754-1/2
Ja
Halogeenvrij volgens IEC 60754-1
Nee
Halogeenvrij volgens IEC 60754-2
Ja
Halogeenvrij volgens IEC 60754-3
Nee
Kabelvorm
Rond
Koudebestendig vlgs. EN 60811-504+505+506
Nee
Litze
Nee
Mantelkleur
Grijs
Mantelleiding
Ja
Mantelmateriaal
Rubber
Materiaal aderisolatie
Rubber
Max. toelaatbare geleidertemperatuur
110 °C
Max. treksterkte tijdens aanleggen
0.033 kN
Met aardgeleider
Ja
Min. toegestane buigrad stationaire toepass/vast verlegd
21 mm
Min. toegestane buigrad. flex toepassing/vrije beweging
