Medusa is het laagspanningsverdeelsysteem tot 80A van Eaton Holec, onderdeel van Eaton Industries, voor (luxe) woningbouw en kantoren. Medusa biedt maximale mogelijkheden voor inbouw van een groot aantal modulaire componenten binnen kleinere verdeelinrichtingen in de woningbouw en utiliteit. De serie bestaat uit een divers assortiment voorgeassembleerde groepenkasten en lege kasten en accessoires voor het snel en eenvoudig samenstellen en installeren van verdeelinrichtingen. Dankzij het modulaire systeem kunnen meerdere Eaton Holec Medusa groepenkasten worden gecombineerd met Systeem 55 groepenkasten tot een groter verdeelsysteem van maximaal 125A.

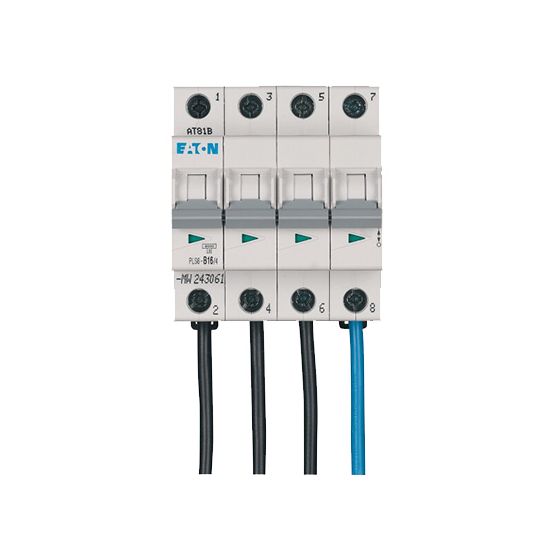

Deze installatieautomaat uit de Medusa serie van Eaton Holec is snel en eenvoudig in te bouwen in Medusa FLEX kasten. Daarnaast is de installatieautomaat voorzien van twinbedrading voor het voeden van de eindgroep en krachtgroep achter de aardlekschakelaar. Tevens heeft de installatieautomaat 4 polen, een nominaal schakelvermogen van 6kA, een nominale stroom van 16A en karateristiek B.
Eaton Holec Medusa installatieautomaten zijn verkrijgbaar in verschillende varianten.
Specificaties
Meer informatie
Aansluitbare geleiderdoorsnede eendraads
1-25 mm²
Aansluitbare geleiderdoorsnede meerdraads
1-25 mm²
Aantal beveiligde polen
4
Aantal polen (totaal)
4
Beschermingsgraad (IP)
IP20
Breedte in module-eenheden
4
Energiebegrenzingsklasse
3
Explosieveilig
Nee
Frequentie
50 Hz
Inbouwdiepte
60 mm
Inbouwmontage (stucwerk)
Nee
Meeschakelende nul
Nee
Nevenapparaat mogelijk
Ja
Nominale (meet)spanning
230 V
Nominale (meet)stroom
16 A
Nominale afschakelvermogen Icn EN 60898 bij 230 V
6 kA
Nominale afschakelvermogen Icn EN 60898 bij 400 V
6 kA
Nominale afschakelvermogen Icu IEC 60947-2 bij 230 V
0 kA
Nominale afschakelvermogen Icu IEC 60947-2 bij 400 V
