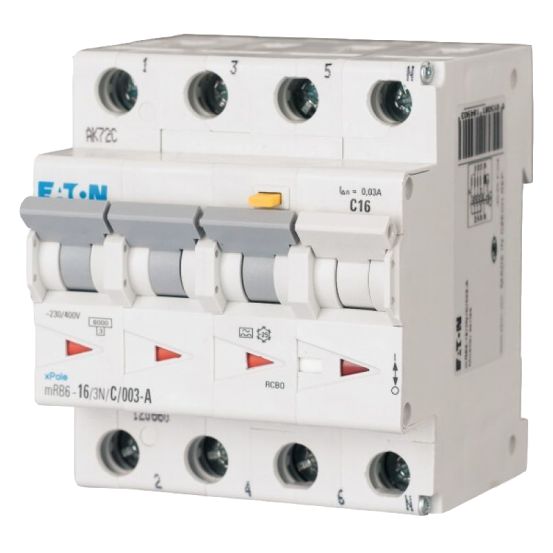

De Eaton Moeller mRB6 aardlekautomaat 120656 is een 4-polige (3P+N) beveiligingsschakelaar voor groepenkasten, met een nominale stroom van 16A en een nominale spanning van 400V.
Belangrijkste kenmerken
Deze Eaton Moeller mRB6 aardlekautomaat uit de xPole-serie combineert overstroom- en aardlekbeveiliging in één apparaat. Met 4 polen, waarvan 3 beveiligd (3P+N), is deze geschikt voor installaties met een nominale spanning van 400V en een nominale stroom van 16A. De uitschakelkarakteristiek B en het nominale kortsluitafschakelvermogen van 6kA volgens EN 61009 zorgen voor een afgestemde beveiliging van de installatie.
De aardlekbeveiliging heeft een nominale foutstroom van 300 mA en type A lekstroomherkenning. Het apparaat is plusstroomgevoelig en geschikt voor speciale, niet afgevlakte vormen van gelijkfoutstromen. De meeschakelende nul en de uitvoering als 4P dragen bij aan een complete bewaking van alle geleiders.
Met een inbouwdiepte van 70mm en een breedte van 4 module-eenheden is deze aardlekautomaat goed in te passen in gangbare groepenkasten. De dubbele comfortklem (lift/raam) en de vrije keuze voor de kamrailpositie aan zowel de onder- als bovenkant maken de aansluiting flexibel. De beschermingsgraad IP20 en een omgevingstemperatuurbereik van -25 tot 40 °C sluiten aan bij veelvoorkomende installatieomgevingen.
Kenmerken op een rij
Nominale stroom 16A bij 400V
4-polige uitvoering (3P+N), meeschakelende nul
Nominale foutstroom 300 mA, type A, plusstroomgevoelig
Uitschakelkarakteristiek B, kortsluitafschakelvermogen 6kA volgens EN 61009
