Aardlekautomaat met 4 polen (3P+N) met 16A nominale stroom, 30 mA nominale foutstroom en uitschakelkarakteristiek D. Kortsluitafschakelvermogen 6kA, inbouwdiepte 70mm.

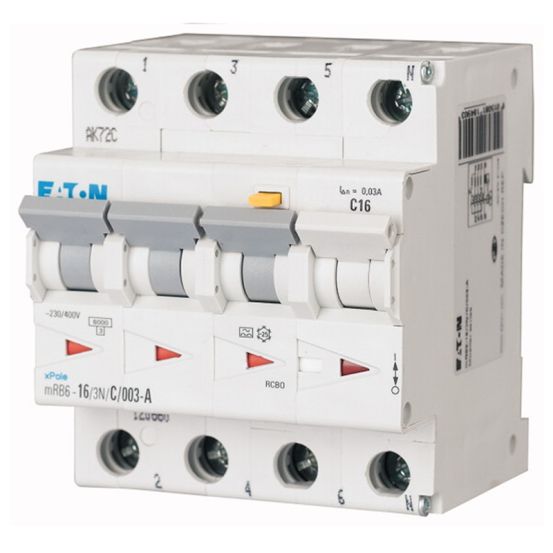

De Eaton Moeller mRB6 aardlekautomaat 120672 is een modulaire 4-polige aardlekautomaat voor het beveiligen van elektrische circuits en personen, met een nominale stroom van 16A en een nominale spanning van 400V.
Belangrijkste kenmerken
Deze aardlekautomaat uit de Eaton Moeller mRB6 serie combineert de functies van een aardlekschakelaar en een automaat. Het apparaat beveiligt elektrische circuits tegen overbelasting en kortsluiting en beschermt personen tegen lekstromen. De nominale meetstroom bedraagt 16A bij een nominale meetspanning van 400V, met een uitschakelkarakteristiek D en type A lekstroom, die pulsstroomgevoelig is en geschikt is voor speciale, niet afgevlakte vormen van gelijkfoutstromen.
De automaat heeft in totaal 4 polen in een 3P+N-uitvoering, waarvan 3 polen beveiligd zijn en de nul meeschakelt. De nominale foutstroom is 30 mA. De aardlekautomaat is uitgevoerd als 4P en heeft een nominale kortsluitafschakelvermogen volgens EN 61009 van 6kA. De inbouwdiepte bedraagt 70mm en de breedte is 4 module-eenheden.
Voor een flexibele installatie is deze mRB6 aardlekautomaat voorzien van dubbele comfortklemmen (lift/raam) en een vrije keuze voor de kamrailpositie aan zowel de onder- als bovenkant. De aansluitbare geleiderdoorsnede is 1-25mm² voor zowel eendraads als meerdraads, en de beschermingsgraad is IP20.
Kenmerken op een rij
Nominale stroom 16A bij 400V
4 polen in 3P+N-uitvoering met meeschakelende nul
Nominale foutstroom 30 mA, type A lekstroom
Uitschakelkarakteristiek D, kortsluitafschakelvermogen 6kA volgens EN 61009
Inbouwdiepte 70mm met dubbele comfortklemmen en vrije kamrailpositie onder en boven
Specificaties
Meer informatie
Aansluitbare geleiderdoorsnede eendraads
1-25 mm²
Aansluitbare geleiderdoorsnede meerdraads
1-25 mm²
Aantal beveiligde polen
4
Aantal polen (totaal)
4
Afschakelkarakteristiek
Onvertraagd
Beschermingsgraad (IP)
IP20
Breedte in module-eenheden
4
Energiebegrenzingsklasse
3
Frequentie
50 Hz
High-immunity uitvoering
Nee
Inbouwdiepte
70 mm
Inbouwmontage (stucwerk)
Nee
Meeschakelende nul
Ja
Met vergrendelingsvoorziening
Nee
Nominale (meet)spanning
400 V
Nominale (meet)stroom
16 A
Nominale afschakelvermogen IEC 60947-2
0 kA
Nominale afschakelvermogen volgens EN 61009
6 kA
Nominale foutstroom
0.03 A
Nominale isolatiespanning Ui
500 V
Nominale kortsluitafschakelvermogen Icn volgens EN 61009-1
