Bij elektrische installaties zijn er verschillende soorten stromen en voor iedere stroom ook weer verschillende soorten schakelaars. Lastscheiders uit de P reeks van Eaton Moeller, onderdeel van Eaton Industries, worden toegepast in de industrie, handel en gebouwautomatisering. Lastscheiders zijn bedoeld om lasten te scheiden van het net. Zo kunnen lastscheiders wel belastingstroom afschakelen, maar ze zijn niet in staat om kortsluitstroom af te schakelen. Deze lastscheiders bestaan in deze P serie uit onder andere hoogwaardige, robuuste en compacte werkschakelaars die beschikbaar zijn in veel standaard uitvoeringen. Een werkschakelaar is bedoeld om (mechanisch) veilig te kunnen werken aan een motor of machine en dient daarom altijd voorzien te zijn van een mogelijkheid tot hangslotvergrendeling. Dankzij de werkschakelaar wordt het gevaar van plotselinge inschakeling voorkomen. De drie basismodellen van de P lastscheiders zijn een inbouw (frontbevestiging), eengats frontinbouw (bodemmontage met koppeling) en opbouw (kunststof kast) variant.

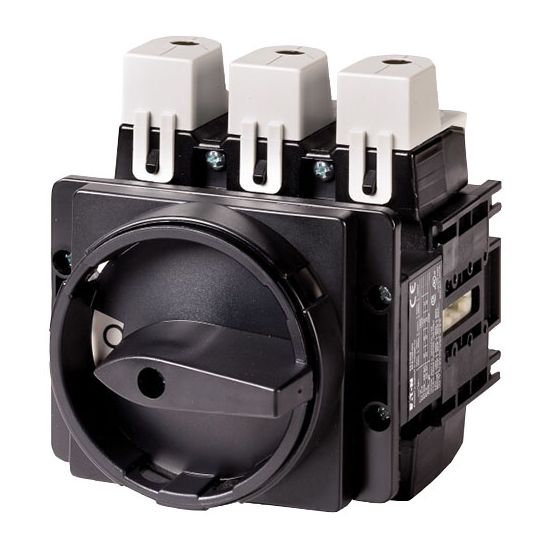

Kenmerken Eaton Moeller P lastscheider 280913
Deze 4-polige lastscheider uit de P serie van Eaton Moeller is ook als werk- en hoofdschakelaar te gebruiken. De nominale continustroom is 125A. Verder heeft deze Eaton Moeller lastscheider een nominaal vermogen bij AC-23 van 45kW en bij AC-3 van 37kW. Daarnaast is de bedrijfsspanning (meetspanning) 690V. Een groot voordeel van deze lastschakelaar is de mogelijkheid om hem te vergrendelen.
Specificaties
Meer informatie
Aansluiting
N.v.t.
Aansluitwijze hoofdstroomcircuit
Frameklem
Aantal hulpcontacten als maakcontact
0
Aantal hulpcontacten als verbreekcontact
0
Aantal hulpcontacten als wisselcontact
0
Aantal polen
4
Aantal schakelaars
1
Apparaatbouwvorm
Inbouwapparaat vaste inb. techniek
Bedrijfsspanning (meetspanning)
690 V
Beschermingsgraad (NEMA)
12
Beschermingsgraad frontzijde (IP)
IP65
Geschikt voor frontmontage 4-gats
Ja
Geschikt voor frontmontage centraal
Nee
Geschikt voor tussenbouw
Nee
Geschikt voor verdelerinbouw
Nee
Geschikt voor vloerbevestiging
Nee
Kleur bedieningselement
Zwart
Max. Nominale bedrijfsspanning Ue bij AC
690 V
Motoraandrijving geïntegreerd
Nee
Motoraandrijving optioneel
Nee
Nominale continustroom Lu
125 A
Nominale continustroom, AC-21, 400 V
125 A
Nominale continustroom, AC-23, 400 V
80 A
Nominale vermogen bij AC-3, 400 V
37 kW
Nominale vermogen, AC-23, 400 V
45 kW
Schakelvermogen bij 400 V
45 kW
Toegelaten korte-duur stroom Icw
2.5 kA
Uitschakelspoel optioneel
Nee
Uitvoering als hoofdschakelaar
Ja
Uitvoering als noodstopinrichting
Nee
Uitvoering als omkeerschakelaar
Nee
Uitvoering als veiligheidsschakelaar
Nee
Uitvoering als werkschakelaar
Ja
Uitvoering lastscheider
Ja
Uitvoering van het bedieningselement
Deurkoppelingsdraaiaandrijving
Vergrendelbaar
Ja
Voorwaardelijke Nominale kortsluitstroom Iq
30 kA
