Naast complete groepenkasten biedt Hager ook een uitgebreid assortiment besturingscomponenten. Met deze besturingscomponenten kunt u comfortverbetering en energiebesparing realiseren. In elektrische installaties van woningen en zakelijke gebouwen worden standaard moderne belastingen, zoals zuinige elektronische verlichting, elektronische regelingen en computers toegepast. De hoge en harmonische inschakelstromen stellen hoge eisen aan de kwaliteit van de contacten. De Hager magneetschakelaars leveren goede prestaties bij het schakelen van moderne belastingen. De robuuste contacten van de Hager magneetschakelaars maken het mogelijk om een veelheid aan belastingen te besturen, bijvoorbeeld verlichting, ventilatie, elektrische verwarming en kleine motoren.

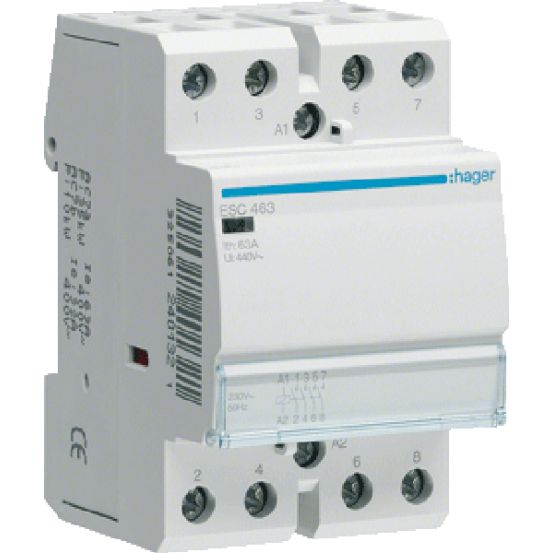

Kenmerken Hager ESC magneetschakelaar ESC463
Deze magneetschakelaar van Hager heeft 4 maakcontacten, een nominale bedrijfsstroom van 63A en een stuurspanning van 230V. De magneetschakelaar met handbediening kan worden ingeschakeld als bijvoorbeeld de verdeler moet worden getest. Het handmatig inschakelen zal automatisch ongedaan worden gemaakt bij de eerstvolgende elektrische bekrachtiging. Hierdoor is deze magneetschakelaar ideaal bij het automatisch besturen van nachtstroomboilers.
Hager magneetschakelaars zijn verkrijgbaar in diverse varianten.
Specificaties
Meer informatie
(Meet)bekrachtigingsspanning
230 V
Aansluitwijze hoofdstroomcircuit
Schroefaansluiting
Aantal contacten als maakcontact
4
Aantal contacten als verbreekcontact
0
Aantal hoofdcontacten als maakcontact
4
Aantal hoofdcontacten als verbreekcontact
0
Aantal hulpcontacten als maakcontact
0
Aantal hulpcontacten als verbreekcontact
0
Aantal modulen 18 mm
3
Bedrijfsspanning (meetspanning)
400 V
Beschermingsgraad (IP)
IP2X
Breedte in module-eenheden
3
Bromvrij
Nee
Gebruikscategorie volgens EN 954-1
7
Inbouwdiepte
60 mm
Max. belasting TL-buis (duo-geschakeld)
4700 VA
Max. belasting TL-buis (parallel gecompenseerd)
2100 VA
Max. belasting TL-buis
3000 VA
Max. gloeilampbelasting
6500 W
Met dag/nacht functie
Nee
Modulaire uitvoering (voor railmontage)
Ja
Modulaire uitvoering
Ja
Nevenapparaat mogelijk
Ja
Nominale (meet-)frequentie
50 Hz
Nominale (meet)frequentie
50 Hz
Nominale bedrijfsstroom Ie bij AC-1, 400 V
63 A
Nominale bedrijfsstroom Ie bij AC-3, 400 V
32 A
Nominale bedrijfsstroom Ie bij AC-4, 400 V
0 A
Nominale bedrijfsstroom Ie bij DC-3 / DC-5 bij 440 V
