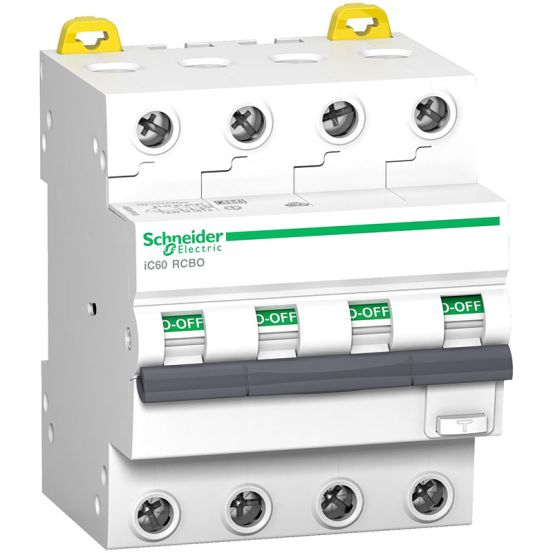

De Schneider Electric Acti 9 iC60 aardlekautomaat A9D67416 is een compacte 4-polige aardlekautomaat voor overstroom- en aardlekbeveiliging in installaties tot 400V.
Belangrijkste kenmerken
Deze aardlekautomaat uit de Acti 9 iC60 serie combineert een nominale stroom van 16A met een uitschakelkarakteristiek C. Daarmee is hij geschikt voor toepassingen waar een beveiliging tegen overstroom nodig is in combinatie met een aardlekbeveiliging van 30mA.
De automaat beschikt over 4 volledig beveiligde polen en een nominale meetspanning van 400V. Met een kortsluitafschakelvermogen van 6kA en type lekstroom A biedt dit apparaat bescherming bij foutstromen, terwijl de energiebegrenzingsklasse 1 en een IP20-beschermingsgraad bijdragen aan veilig gebruik in groepenkasten.
Verder heeft deze aardlekautomaat een inbouwdiepte van 45mm en een breedte van 4 module-eenheden. De aansluitmogelijkheden variëren van 1-35mm² voor eendraads en 1-25mm² voor meerdraads geleiders, waardoor het apparaat flexibel is in verschillende installaties.
Kenmerken op een rij
Nominale stroom 16A
4-polige uitvoering met 4 beveiligde polen
Nominale foutstroom 30mA (type A)
Uitschakelkarakteristiek C met 6kA afschakelvermogen
Nominale meetspanning 400V AC
Specificaties
Meer informatie
Aansluitbare geleiderdoorsnede eendraads
1-35 mm²
Aansluitbare geleiderdoorsnede meerdraads
1-25 mm²
Aantal beveiligde polen
4
Aantal polen (totaal)
4
Afschakelkarakteristiek
Onvertraagd
Beschermingsgraad (IP)
IP20
Breedte in module-eenheden
4
Energiebegrenzingsklasse
1
Frequentie
50 Hz
High-immunity uitvoering
Nee
Inbouwdiepte
45 mm
Inbouwmontage (stucwerk)
Nee
Meeschakelende nul
Nee
Met vergrendelingsvoorziening
Nee
Nominale (meet)spanning
400 V
Nominale (meet)stroom
16 A
Nominale afschakelvermogen IEC 60947-2
6 kA
Nominale afschakelvermogen volgens EN 61009
6 kA
Nominale foutstroom
0.03 A
Nominale isolatiespanning Ui
500 V
Nominale kortsluitafschakelvermogen Icn volgens EN 61009-1
