Eindschakelaar met rolhefboom, momentschakeling en gedwongen openende contacten. De metalen behuizing heeft IP66/67 en is geschikt voor veiligheidsfuncties.

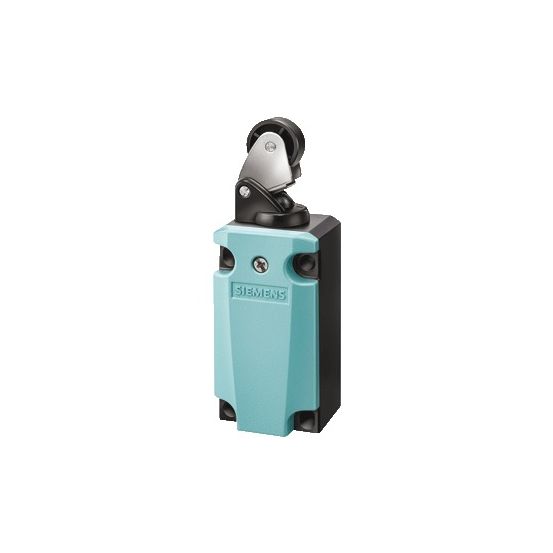

De Siemens 3SE5 eindschakelaar 3SE5112-0CE01 is een standaard eindschakelaar met metalen, gelakte kubusbehuizing en rolhefboom als bedieningselement.
Belangrijkste kenmerken
Deze Siemens 3SE5 eindschakelaar is uitgevoerd met een metalen, gelakte kubusbehuizing met een breedte van 40,5 mm en een hoogte van 78 mm. De sensor zelf heeft een breedte van 40 mm, een hoogte van 37,3 mm en een lengte van 119 mm. Het bedieningselement is een rolhefboom met een rechte rolstootnok.
De schakelaar heeft een momentschakelfunctie en is voorzien van 1 maakcontact en 1 verbreekcontact, plus 1 veiligheidshulpcontact. De contacten zijn gedwongen openend en de eindschakelaar is geschikt voor veiligheidsfuncties. De elektrische aansluiting gebeurt via kabelinvoer metrisch en de schakelaar heeft een IP66/67-beschermingsgraad en NEMA 12.
De nominale bedrijfsstroom bij AC-15 bedraagt 6 A bij 24 V, 125 V en 230 V. Bij DC-13 is de nominale bedrijfsstroom 3 A bij 24 V, 0,55 A bij 125 V en 0,27 A bij 230 V. De eindschakelaar is ontworpen voor een omgevingstemperatuur tijdens bedrijf van -25 tot 85 °C.
Kenmerken op een rij
Metalen, gelakte kubusbehuizing (bxh) 40,5 x 78 mm
Bedieningselement rolhefboom met rolstootnok recht, sensorgrootte 40 x 37,3 x 119 mm
Schakelfunctie momentschakeling met 1 maakcontact, 1 verbreekcontact en 1 veiligheidshulpcontact
Gedwongen openend en geschikt voor veiligheidsfunctie
Beschermingsgraad IP66/67 en NEMA 12, omgevingstemperatuur -25 tot 85 °C
