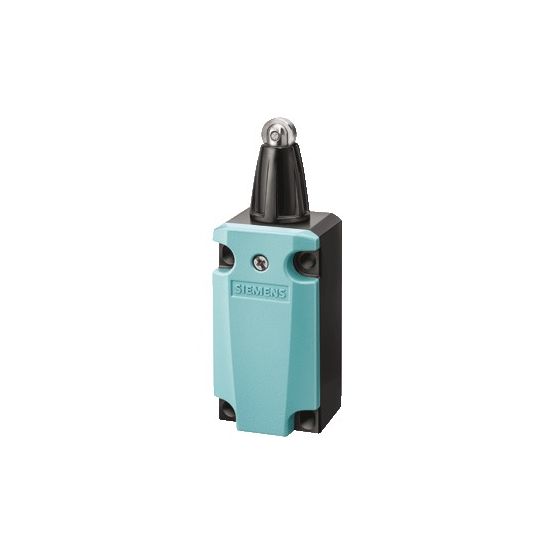

De Siemens 3SE5 eindschakelaar 3SE5112-0CD02 is een positieschakelaar met metalen behuizing en rolnokbediening, uitgevoerd in kubusvorm met compacte afmetingen.
Belangrijkste kenmerken
Deze Siemens 3SE5 eindschakelaar beschikt over een metalen, gelakte behuizing in kubusvorm met een breedte van 40,5 mm en een hoogte van 78 mm. De sensor zelf heeft een breedte van 40 mm, een hoogte van 37,3 mm en een lengte van 116,3 mm. Het bedieningselement is uitgevoerd als rolnok met een recht uitgelijnde rolstootnok en een bekrachtigingslichaam in de vorm van een rolstift.
De schakelaar heeft een standaard eindschakelfunctie met momentschakeling en niet-vergrendelende schakelfunctie. Hij beschikt over 1 maakcontact en 1 verbreekcontact, zonder wisselcontacten, en 1 veiligheidshulpcontact. De contacten zijn gedwongen openend en de schakelaar is geschikt voor veiligheidsfunctie.
Voor de elektrische aansluiting is de eindschakelaar voorzien van een metrische kabelinvoer. De nominale bedrijfsstroom bij AC-15 bedraagt 6 A bij 24 V, 125 V en 230 V. Bij DC-13 bedraagt de nominale bedrijfsstroom 3 A bij 24 V, 0,55 A bij 125 V en 0,27 A bij 230 V. De beschermingsgraad is IP66/IP67 en NEMA 12. De toegestane omgevingstemperatuur tijdens bedrijf ligt tussen -25 °C en 85 °C. De eindschakelaar heeft geen elektronische uitgang, geen interface of veiligheidscommunicatie-interface en is uitgevoerd zonder status-indicatie.
Kenmerken op een rij
Metalen, gelakte kubusbehuizing (bxh 40,5 x 78 mm)
Bedieningselement rolnok met rolstootnok recht en bekrachtigingslichaam rolstift
1 maakcontact, 1 verbreekcontact en 1 veiligheidshulpcontact, gedwongen openend
Beschermingsgraad IP66/IP67 en NEMA 12
Nominale bedrijfsstroom AC-15: 6 A (24 V, 125 V, 230 V) en DC-13: 3 A (24 V), 0,55 A (125 V), 0,27 A (230 V)
