Eindschakelaar met momentschakeling, zwenkhefboom en rolstootnok in metalen behuizing. Voorzien van 1 maak-, 1 verbreek- en 1 veiligheidshulpcontact met IP66/67 beschermingsgraad.

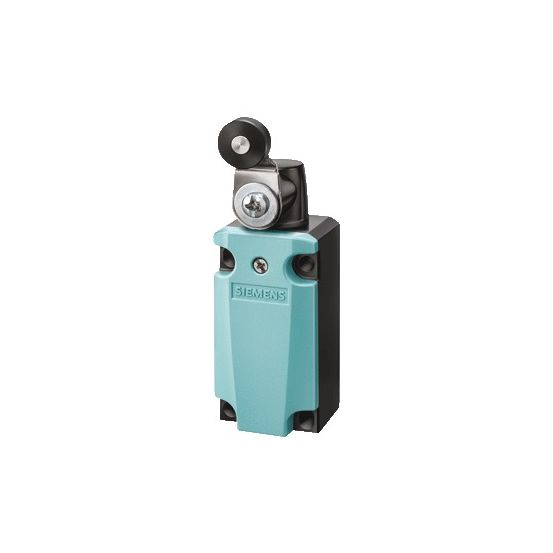

De Siemens 3SE5 eindschakelaar 3SE5112-0CH01 is een positieschakelaar met metalen behuizing en zwenkhefboom, uitgevoerd met rolstootnok recht en kabelinvoer metrisch.
Belangrijkste kenmerken
Deze Siemens 3SE5 eindschakelaar is een standaard eindschakelaar met momentschakeling. Het bedieningselement is uitgevoerd als zwenkhefboom met een rechte rolstootnok, aangestuurd via een zwaairolhefboom. De schakelaar beschikt over 1 maakcontact en 1 verbreekcontact en heeft 1 veiligheidshulpcontact.
De behuizing is van metaal, gelakt en in kubusvorm, met een breedte van 40,5 mm en een hoogte van 78 mm. De sensor heeft een breedte van 40 mm, een hoogte van 59,3 mm en een lengte van 127,5 mm. De elektrische aansluiting is voorzien voor kabelinvoer metrisch.
De eindschakelaar heeft een beschermingsgraad IP66/67 en NEMA 12 en is geschikt voor veiligheidsfunctie met gedwongen openende contacten. De nominale bedrijfsstroom bedraagt 6 A bij AC-15 (24 V, 125 V en 230 V) en bij DC-13 3 A (24 V), 0,55 A (125 V) en 0,27 A (230 V). De schakelaar is ontworpen voor een omgevingstemperatuur tijdens bedrijf van -25 tot 85 °C en is uitgevoerd zonder status-indicatie en zonder elektronische uitgang.
Kenmerken op een rij
Standaard eindschakelaar met momentschakeling
Zwenkhefboom met rolstootnok recht en bekrachtigingslichaam zwaairolhefboom
Metalen, gelakte kubusbehuizing (40,5 x 78 mm), sensorspecificaties 40 x 59,3 x 127,5 mm
Beschermingsgraad IP66/67 en NEMA 12
Geschikt voor veiligheidsfunctie met gedwongen openend contact en 1 veiligheidshulpcontact
