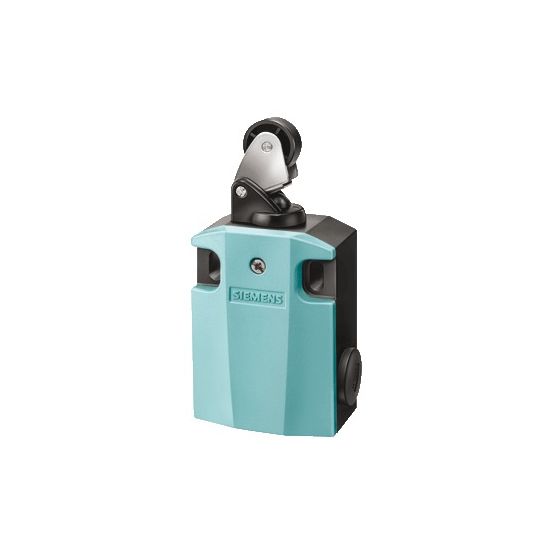

De Siemens 3SE5 eindschakelaar 3SE5122-0CE01 is een standaard eindschakelaar met metalen kubusbehuizing en rolhefboom, geschikt voor toepassingen waar een momentschakelfunctie en betrouwbare veiligheidscontacten vereist zijn.
Belangrijkste kenmerken
Deze Siemens 3SE5 eindschakelaar is uitgevoerd met een metalen, gelakte kubusbehuizing en heeft een sensorgedeelte van 56 mm breed, 37,8 mm hoog en 119 mm lang. Het bedieningselement is een rolhefboom met een recht uitgelijnde rolstootnok. De schakelaar heeft een standaard eindschakelfunctie met momentschakeling, zonder vergrendeling en zonder instelbaar schakelpunt.
De eindschakelaar beschikt over 1 maakcontact en 1 verbreekcontact (1M/1V), inclusief 1 veiligheidshulpcontact. Het apparaat is gedwongen openend en expliciet geschikt voor veiligheidsfunctie. De beschermingsgraad bedraagt IP66/IP67 en NEMA 12, terwijl er geen explosieveiligheidscategorie voor gas of stof van toepassing is.
Elektrisch is de eindschakelaar geschikt voor een nominale bedrijfsstroom Ie van 6 A bij AC-15 voor 24 V, 125 V en 230 V. Bij DC-13 bedraagt de nominale bedrijfsstroom 3 A bij 24 V, 0,55 A bij 125 V en 0,27 A bij 230 V. De elektrische aansluiting gebeurt via kabelinvoer metrisch. De schakelaar heeft geen elektronische uitgang, geen interface en geen status-indicatie. De toegestane omgevingstemperatuur tijdens bedrijf loopt van -25 °C tot 85 °C.
Kenmerken op een rij
Metalen, gelakte kubusbehuizing met rolhefboom en rolstootnok recht
1 maakcontact, 1 verbreekcontact en 1 veiligheidshulpcontact (1M/1V)
Beschermingsgraad IP66/IP67 en NEMA 12
Nominale bedrijfsstroom Ie: 6 A bij AC-15 (24/125/230 V), tot 3 A bij DC-13 (24 V)
Geschikt voor veiligheidsfunctie en gedwongen openend, met kabelinvoer metrisch
