Eindschakelaar met metalen kubusbehuizing, verstelbare zwenkhefboom en momentschakeling (1 maak-/1 verbreekcontact). Geschikt voor IP66/67, 6A bij AC-15 en temperaturen tot 85 °C.

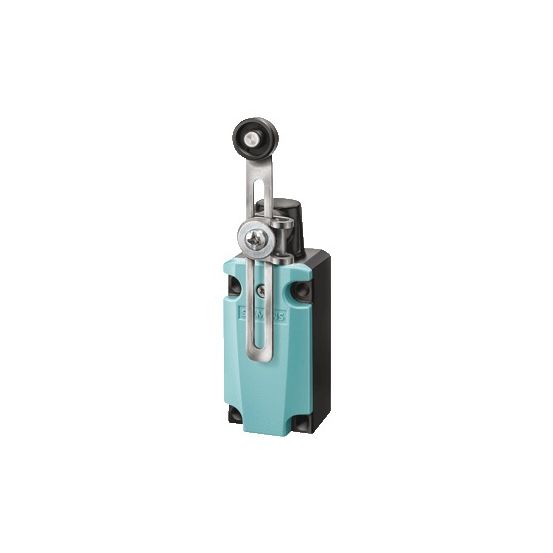

De Siemens 3SE5 eindschakelaar, type 3SE5112-0CH50, is een standaard eindschakelaar met metalen kubusbehuizing en verstelbare zwenkhefboom, geschikt voor toepassingen waar een momentschakeling gewenst is.
Belangrijkste kenmerken
Deze Siemens 3SE5 eindschakelaar beschikt over een metalen, gelakte behuizing in kubusvorm met een breedte van 40,5 mm en een hoogte van 78 mm. De sensor heeft een breedte van 40 mm, een hoogte van 53,2 mm en een lengte van 192 mm. Het bedieningselement is uitgevoerd als verstelbare zwenkhefboom met zwaairolhefboom (hefboom 100 mm, sleuf) en een rechte rolstootnok.
De schakelaar heeft een momentschakelfunctie met 1 maakcontact en 1 verbreekcontact, zonder wissel- of veiligheidshulpcontacten. De nominale bedrijfsstroom bedraagt 6 A bij AC-15 (24 V, 125 V en 230 V) en respectievelijk 3 A, 0,55 A en 0,27 A bij DC-13 (24 V, 125 V en 230 V). De uitvoering van de elektrische aansluiting is voorzien voor kabelinvoer metrisch.
De eindschakelaar biedt een beschermingsgraad van IP66/67 en NEMA 12 en is ontworpen voor een omgevingstemperatuur tijdens bedrijf van -25 tot 85 °C. Het apparaat heeft geen gedwongen openend mechanisme, is niet geschikt voor veiligheidsfunctie, heeft geen status-indicatie en geen elektronische uitgang of interface voor (veiligheids)communicatie.
Kenmerken op een rij
Siemens 3SE5 eindschakelaar 3SE5112-0CH50 met metalen, gelakte kubusbehuizing (40,5 x 78 mm)
Verstelbare zwenkhefboom met zwaairolhefboom (hefboom 100 mm, sleuf) en rolstootnok recht
Schakelfunctie: momentschakeling met 1 maakcontact en 1 verbreekcontact
Nominale bedrijfsstroom: 6 A bij AC-15 (24/125/230 V) en tot 3 A bij DC-13 (24/125/230 V)
Beschermingsgraad IP66/67 en NEMA 12, bedrijfstemperatuur -25 tot 85 °C
