Eindschakelaar met kunststof behuizing, zwenkhefboom en momentschakeling. Voorzien van 1 maak- en 1 verbreekcontact, geschikt voor veiligheidsfuncties met IP65-bescherming.

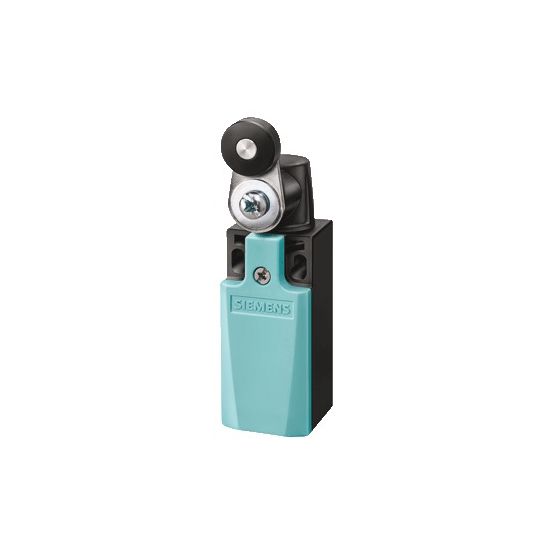

De Siemens 3SE5 eindschakelaar 3SE5232-0HK21 is een positieschakelaar met kunststof behuizing en zwenkhefboom, uitgevoerd als standaard eindschakelaar.
Belangrijkste kenmerken
Deze Siemens 3SE5 eindschakelaar heeft een kubusvormige kunststof behuizing met een breedte van 31 mm en hoogte van 68 mm. De sensor zelf heeft een breedte van 31 mm, een hoogte van 46,3 mm en een lengte van 111,3 mm. De schakelaar is uitgevoerd met een zwenkhefboom en een zwaairolhefboom als bekrachtigingslichaam, met een rechte rolstootnok als uitlijning van het bedieningselement.
De eindschakelaar is geschikt voor veiligheidsfuncties en beschikt over gedwongen openende contacten en één veiligheidshulpcontact. De schakelfunctie is een momentschakeling, zonder vergrendeling en zonder instelbaar schakelpunt. De elektrische aansluiting gebeurt via een metrische kabelinvoer en er is geen elektronische uitgang of status-indicatie aanwezig.
Qua elektrische specificaties biedt de schakelaar één maakcontact en één verbreekcontact (0 wisselcontacten), met een nominale bedrijfsstroom Ie van 6 A bij AC-15 (24 V, 125 V en 230 V). Bij DC-13 bedraagt de nominale bedrijfsstroom 3 A bij 24 V, 0,55 A bij 125 V en 0,27 A bij 230 V. De beschermingsgraad is IP65 en NEMA 12, en de toegestane omgevingstemperatuur tijdens bedrijf ligt tussen -25 en 85 °C. Er is geen explosieveiligheidscategorie voor gas of stof van toepassing.
Kenmerken op een rij
Kunststof kubusbehuizing, (b x h) 31 x 68 mm; sensor 31 x 46,3 x 111,3 mm
Zwenkhefboom met zwaairolhefboom en rolstootnok recht als bedieningselement
Geschikt voor veiligheidsfunctie met gedwongen openend en 1 veiligheidshulpcontact
