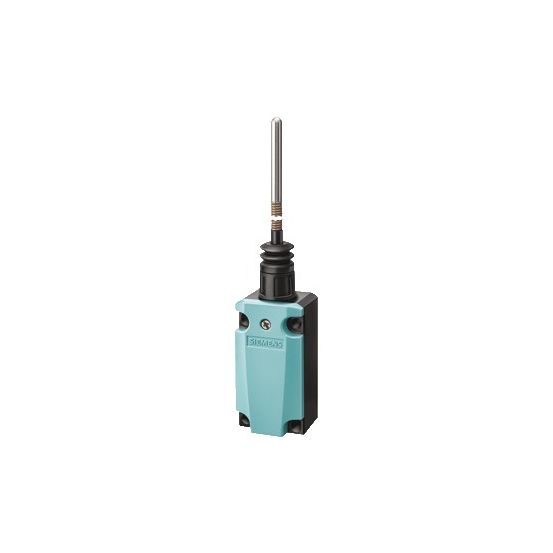

De Siemens 3SE5 eindschakelaar 3SE5112-0CR01 is een position switch met metalen, gelakte kubusbehuizing en veerstaaf-bedieningselement, uitgevoerd met metrische kabelinvoer.
Belangrijkste kenmerken
Deze Siemens 3SE5 eindschakelaar heeft een metalen, gelakte behuizing in kubusvorm met afmetingen van 40,5 x 78 mm. De sensor heeft een breedte van 40 mm, een hoogte van 37,3 mm en een lengte van 220,3 mm. Het bedieningselement is uitgevoerd als veerstaaf met een rechte rolstootnok.
De schakelaar beschikt over 1 maakcontact en 1 verbreekcontact (0 wisselcontacten) en werkt met een momentschakelfunctie, zonder vergrendeling en zonder instelbaar schakelpunt. De nominale bedrijfsstroom bedraagt 6 A bij AC-15 voor 24 V, 125 V en 230 V, en bij DC-13 3 A (24 V), 0,55 A (125 V) en 0,27 A (230 V). De elektrische aansluiting gebeurt via metrische kabelinvoer.
Met een beschermingsgraad van IP65 en NEMA 12 is de eindschakelaar beschermd volgens de opgegeven klassen. De uitvoering is zonder status-indicatie, zonder elektronische uitgang, niet gedwongen openend en niet geschikt voor veiligheidsfuncties. De eindschakelaar is gespecificeerd voor een omgevingstemperatuur tijdens bedrijf van -25 tot 85 °C en heeft geen explosieveiligheidscategorie voor gas of stof.
Kenmerken op een rij
Metalen, gelakte kubusbehuizing (40,5 x 78 mm)
Bedieningselement veerstaaf met rolstootnok recht, sensormaten 40 x 37,3 x 220,3 mm
Contactconfiguratie: 1 maakcontact en 1 verbreekcontact, momentschakeling
Nominale bedrijfsstroom: 6 A (AC-15 bij 24/125/230 V), 3/0,55/0,27 A (DC-13 bij 24/125/230 V)
Beschermingsgraad IP65 en NEMA 12, bedrijfstemperatuur -25 tot 85 °C
