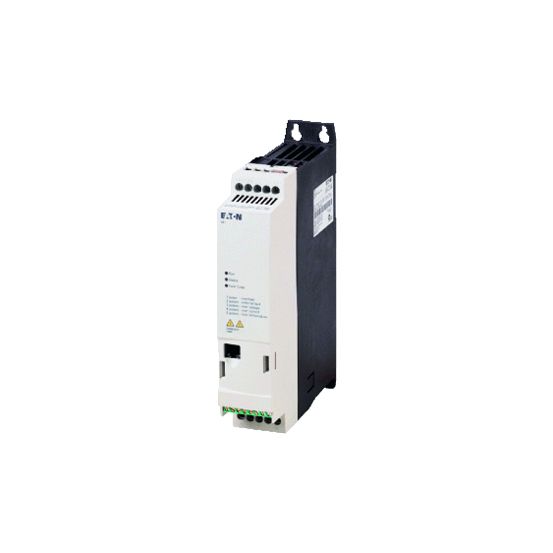

De Eaton DE1 frequentieregelaar (type DE1-343D6FN-N20N, fabrikantnummer 174335) is een speedstarter voor driefasige toepassingen tot 1,5 kW, met een netspanning van 380 - 480 V en een compacte bouwvorm van 230x169x45 mm.
Belangrijkste kenmerken
Deze Eaton DE1 frequentieregelaar is ontworpen voor een netspanning van 380 - 480 V bij een netfrequentie van 50/60 Hz en biedt een driefasige ingang en uitgang. Met een nominale uitgangsstroom I2N van 3,6 A en een maximaal afgegeven vermogen van 1,5 kW bij zowel lineaire als kwadratische belasting is hij geschikt voor toepassingen binnen het vermogensbereik = 1 kV. De maximale uitgangsfrequentie bedraagt 300 Hz en de maximale uitgangsspanning 500 V.
De frequentieregelaar is voorzien van 4 digitale ingangen en 1 analoge ingang. Communicatie is mogelijk via een seriële RS-485 interface, waarbij protocollen als MODBUS, EtherNet/IP en overige bussystemen worden ondersteund. Een PC-aansluiting is aanwezig, terwijl bedieningselementen en een optische interface ontbreken.
Met een beschermingsgraad IP20 en afmetingen van 230 mm hoogte, 169 mm diepte en 45 mm breedte is de Eaton DE1 geschikt voor inzet in zowel industriële omgevingen als woon- en kantorenomgevingen. Het opgenomen vermogen bedraagt 47 W, en het apparaat is uitgevoerd als U-omvormer (speedstarter) zonder geïntegreerde remchopper.
Kenmerken op een rij
Netspanning 380 - 480 V, netfrequentie 50/60 Hz
3-fasen ingang en 3-fasen uitgang, nom. uitgangsstroom I2N 3,6 A
Max. afgegeven vermogen 1,5 kW en max. uitgangsfrequentie 300 Hz
Communicatie via RS-485 met ondersteuning voor MODBUS, EtherNet/IP en overige bussystemen
Beschermingsgraad IP20, afmetingen (h x d x b) 230 x 169 x 45 mm, inzet in industriële en woon-/kantorenomgeving toegestaan
Specificaties
Meer informatie
4-kwadrantenbedrijf mogelijk
Nee
Aantal analoge ingangen
1
Aantal analoge uitgangen
0
Aantal digitale ingangen
4
Aantal digitale uitgangen
0
Aantal fasen ingang
3
Aantal fasen uitgang
3
Aantal HW-interfaces industrieel ethernet
0
Aantal HW-interfaces overige
0
Aantal HW-interfaces parallel
0
Aantal HW-interfaces PROFINET
0
Aantal HW-interfaces serieel RS-232
0
Aantal HW-interfaces serieel RS-422
0
Aantal HW-interfaces serieel RS-485
1
Aantal HW-interfaces serieel TTY
0
Aantal HW-interfaces USB
0
Beschermingsgraad (IP)
IP20
Beschermingsgraad (NEMA)
Overig
Breedte
45 mm
Diepte
169 mm
Geïntegreerde remchopper
Nee
Hoogte
230 mm
Inzet in industriële omgeving toegestaan
Ja
Inzet in woon- en kantorenomgeving toegestaan
Ja
Max. afgegeven verm. bij kwadr. belast. bij meetuitgangssp.
1.5 kW
Max. afgegeven verm. bij lineaire belast bij meetuitgangssp.
1.5 kW
Max. uitgangsfrequentie
300 Hz
Max. uitgangsspanning
500 V
Met bedieningselement
Nee
Met optische interface
Nee
Met PC-aansluiting
Ja
Netfrequentie
50/60 Hz
Netspanning
380-480 V
Nominale uitgangsstroom I2N
3.6 A
Ondersteunt protocol TCP/IP
Nee
Ondersteunt protocol voor ASI
Nee
Ondersteunt protocol voor AS-Interface Safety at Work
