Schneider Electric Acti 9 - Installatieautomaat A9P42616

Fabrikantnr:

A9P42616 | 3606481324283

Schneider Electric Acti 9 Installatieautomaat A9F73204

Beschikbaar in 18 varianten:

1-fase installatieautomaat met 2 polen (1P+N) met 6 A nominale stroom en B-karakteristiek, geschikt voor 230 V AC met 4,5 kA afschakelvermogen en IP20.
24,94 20,61
1-fase installatieautomaat met 2 polen (1P+N) met 2 A nominale stroom en C-karakteristiek, met een afschakelvermogen van 4,5 kA bij 230 V en IP20.
32,14 26,56
1-fase installatieautomaat met 2 polen (1P+N) met 6 A nominale stroom en uitschakelkarakteristiek B. Afschakelvermogen 6 kA (EN 60898) bij 230 V.
43,13 35,64
1-fase installatieautomaat met 2 polen (1P+N) met 10 A nominale stroom en uitschakelkarakteristiek C, IP20 en een inbouwdiepte van 44 mm.
24,44 20,20
4-polige installatieautomaat met 4 beveiligde polen, 63 A nominale stroom en C-karakteristiek. Geschikt voor 400 V AC/DC met 10 kA afschakelvermogen.
218,37 180,47
1-fase installatieautomaat met 2 polen (1P+N) met 2A nominale stroom en uitschakelkarakteristiek C. Afschakelvermogen 6kA (EN 60898) en IP20.
40,80 33,72
1-fase installatieautomaat met 1 pool (1 beveiligde pool) met 4 A nominale stroom en B-karakteristiek, voor 230 V AC/DC en 1 module breed.
18,15 15,00
1-fase installatieautomaat met 2 polen (1P+N) met 10 A nominale stroom en uitschakelkarakteristiek C, 6 kA afschakelvermogen en IP20.
44,46 36,74
2-polige installatieautomaat met 4 A nominale stroom en B-karakteristiek, geschikt voor 400 V AC/DC met een afschakelvermogen van 6 kA.
41,10 33,97
1-fase installatieautomaat met 2 polen (1P+N) met 6A nominale stroom en C-uitschakelkarakteristiek, geschikt voor 230V AC en 4,5kA afschakelvermogen.
32,14 26,56
1-fase installatieautomaat met 2 polen (1P+N) met 6 A nominale stroom en C-karakteristiek, 6 kA afschakelvermogen en IP20.
44,03 36,39
1-fase installatieautomaat met 2 polen (1P+N) met 16 A nominale stroom en B-karakteristiek, geschikt voor 230 V AC en met IP20-bescherming.
11,19 9,25
1-fase installatieautomaat met 1 beveiligde pool (1-polig) met 2 A nominale stroom en uitschakelkarakteristiek B, geschikt voor 230 V AC/DC.
18,15 15,00
1-fase installatieautomaat met 2 polen (1P+N) met 4 A nominale stroom en C-uitschakelkarakteristiek, voor 230 V AC. Afschakelvermogen 4,5 kA.
33,07 27,33
2-polige installatieautomaat met 2 A nominale stroom en B-karakteristiek, geschikt voor AC/DC-toepassingen met 400 V en een afschakelvermogen van 6 kA.
43,01 35,55
1-fase installatieautomaat met 1P+N polen (1 beveiligde pool en meeschakelende nul), 4 A nominale stroom en C-karakteristiek.
48,05 39,71
1-fase installatieautomaat met 2 polen (1P+N) met 16 A nominale (meet)stroom en uitschakelkarakteristiek C, met meeschakelende nul en 6 kA afschakelvermogen.
19,86 16,41
1-fase installatieautomaat met 2 polen (1P+N) met 16 A nominale stroom en C-uitschakelkarakteristiek. Nominale spanning 230 V en afschakelvermogen 6 kA.
13,13 10,85

1-fase installatieautomaat met 2 polen (1P+N) met 16 A nominale stroom en B-karakteristiek, geschikt voor 230 V AC en met IP20-bescherming.

Verpakt per 1 stuk

Meer informatie

11,19 9,25

Op werkdagen voor 21.00 uur besteld, morgen in huis. Levering ook op zaterdag.

83 op voorraad

Gratis verzending boven €150
30 dagen eenvoudig retour
Uitstekende klantenservice score 9.4/10

Ga naar het einde van de afbeeldingen-gallerij

Ga naar het begin van de afbeeldingen-gallerij

Productinformatie

Inleiding

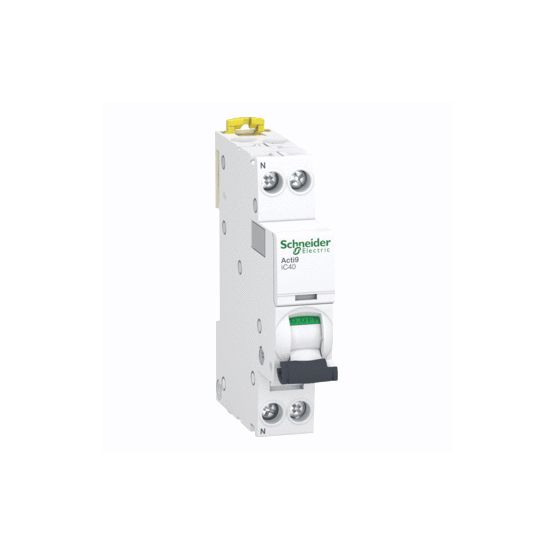

De Schneider Electric Acti 9 installatieautomaat A9P42616 is een 1P+N automaat voor 230 V AC, met een nominale stroom van 16 A en B-karakteristiek, geschikt als onderdeel van groepenkasten.

Belangrijkste kenmerken

Deze Schneider Electric Acti 9 iC40 installatieautomaat heeft in totaal 2 polen (1-polig + nul), waarbij 1 pool beveiligd is en de nul meeschakelt. De nominale (meet)stroom bedraagt 16 A met een B-uitschakelkarakteristiek, wat de automaat geschikt maakt voor toepassingen op 230 V wisselspanning (AC). De nominale (meet)spanning is 230 V en de nominale isolatiespanning Ui bedraagt 400 V.

De installatieautomaat heeft een nominaal afschakelvermogen Icn volgens EN 60898 van 4,5 kA bij 230 V en een afschakelvermogen Icu volgens IEC 60947-2 van 6 kA bij 230 V. De energiebegrenzingsklasse is 3, met een nominale stoothoudspanning (Uimp) van 4 kV. De overspanningscategorie is 3 en de vervuilingsgraad is 3.

Met een breedte van 1 module-eenheid en een inbouwdiepte van 44 mm is deze automaat compact uitgevoerd. De meeschakelende nul is aanwezig en een nevenapparaat is mogelijk. De beschermingsgraad is IP20 en de toegestane omgevingstemperatuur tijdens bedrijf ligt tussen -25 en 70 °C. De aansluitbare geleiderdoorsnede loopt van 1-16 mm² eendraads en 1-10 mm² meerdraads.

Kenmerken op een rij

Nominale stroom 16 A met B-uitschakelkarakteristiek
1P+N, 2 polen totaal met 1 beveiligde pool en meeschakelende nul
Nominale spanning 230 V AC en isolatiespanning Ui 400 V
Afschakelvermogen 4,5 kA (EN 60898) en 6 kA (IEC 60947-2) bij 230 V
Breedte 1 module-eenheid, inbouwdiepte 44 mm, IP20-bescherming

Specificaties

Meer informatie
Aansluitbare geleiderdoorsnede eendraads	1-16 mm²
Aansluitbare geleiderdoorsnede meerdraads	1-10 mm²
Aantal beveiligde polen	1
Aantal polen (totaal)	2
Beschermingsgraad (IP)	IP20
Breedte in module-eenheden	1
Energiebegrenzingsklasse	3
Explosieveilig	Nee
Frequentie	50-60 Hz
Inbouwdiepte	44 mm
Inbouwmontage (stucwerk)	Nee
Meeschakelende nul	Ja
Nevenapparaat mogelijk	Ja
Nominale (meet)spanning	230 V
Nominale (meet)stroom	16 A
Nominale afschakelvermogen Icn EN 60898 bij 230 V	4.5 kA
Nominale afschakelvermogen Icn EN 60898 bij 400 V	0 kA
Nominale afschakelvermogen Icu IEC 60947-2 bij 230 V	6 kA
Nominale afschakelvermogen Icu IEC 60947-2 bij 400 V	0 kA
Nominale isolatiespanning Ui	400 V
Nominale stoothoudspanning (Uimp)	4 kV
Omgevingstemperatuur tijdens bedrijf	-25-70 °C
Overspanningscategorie	3
Spanningstype	AC
Uitschakelkarakteristiek	B
Vaak gebruikte artikelnummers	10332454 \| 2850344806 \| 7702823
Verliesvermogen	2.9 W
Vervuilingsgraad	3
