Schneider Electric Acti 9 - Installatieautomaat A9F89463

Fabrikantnr:

A9F89463 | 3606480095276

Schneider Electric Acti 9 Installatieautomaat A9F73204

Beschikbaar in 18 varianten:

1-fase installatieautomaat met 2 polen (1P+N) met 6 A nominale stroom en B-karakteristiek, geschikt voor 230 V AC met 4,5 kA afschakelvermogen en IP20.
24,94 20,61
1-fase installatieautomaat met 2 polen (1P+N) met 2 A nominale stroom en C-karakteristiek, met een afschakelvermogen van 4,5 kA bij 230 V en IP20.
32,14 26,56
1-fase installatieautomaat met 2 polen (1P+N) met 6 A nominale stroom en uitschakelkarakteristiek B. Afschakelvermogen 6 kA (EN 60898) bij 230 V.
43,13 35,64
1-fase installatieautomaat met 2 polen (1P+N) met 10 A nominale stroom en uitschakelkarakteristiek C, IP20 en een inbouwdiepte van 44 mm.
24,44 20,20
4-polige installatieautomaat met 4 beveiligde polen, 63 A nominale stroom en C-karakteristiek. Geschikt voor 400 V AC/DC met 10 kA afschakelvermogen.
218,37 180,47
1-fase installatieautomaat met 2 polen (1P+N) met 2A nominale stroom en uitschakelkarakteristiek C. Afschakelvermogen 6kA (EN 60898) en IP20.
40,80 33,72
1-fase installatieautomaat met 1 pool (1 beveiligde pool) met 4 A nominale stroom en B-karakteristiek, voor 230 V AC/DC en 1 module breed.
18,15 15,00
1-fase installatieautomaat met 2 polen (1P+N) met 10 A nominale stroom en uitschakelkarakteristiek C, 6 kA afschakelvermogen en IP20.
44,46 36,74
2-polige installatieautomaat met 4 A nominale stroom en B-karakteristiek, geschikt voor 400 V AC/DC met een afschakelvermogen van 6 kA.
41,10 33,97
1-fase installatieautomaat met 2 polen (1P+N) met 6A nominale stroom en C-uitschakelkarakteristiek, geschikt voor 230V AC en 4,5kA afschakelvermogen.
32,14 26,56
1-fase installatieautomaat met 2 polen (1P+N) met 6 A nominale stroom en C-karakteristiek, 6 kA afschakelvermogen en IP20.
44,03 36,39
1-fase installatieautomaat met 2 polen (1P+N) met 16 A nominale stroom en B-karakteristiek, geschikt voor 230 V AC en met IP20-bescherming.
11,19 9,25
1-fase installatieautomaat met 1 beveiligde pool (1-polig) met 2 A nominale stroom en uitschakelkarakteristiek B, geschikt voor 230 V AC/DC.
18,15 15,00
1-fase installatieautomaat met 2 polen (1P+N) met 4 A nominale stroom en C-uitschakelkarakteristiek, voor 230 V AC. Afschakelvermogen 4,5 kA.
33,07 27,33
2-polige installatieautomaat met 2 A nominale stroom en B-karakteristiek, geschikt voor AC/DC-toepassingen met 400 V en een afschakelvermogen van 6 kA.
43,01 35,55
1-fase installatieautomaat met 1P+N polen (1 beveiligde pool en meeschakelende nul), 4 A nominale stroom en C-karakteristiek.
48,05 39,71
1-fase installatieautomaat met 2 polen (1P+N) met 16 A nominale (meet)stroom en uitschakelkarakteristiek C, met meeschakelende nul en 6 kA afschakelvermogen.
19,86 16,41
1-fase installatieautomaat met 2 polen (1P+N) met 16 A nominale stroom en C-uitschakelkarakteristiek. Nominale spanning 230 V en afschakelvermogen 6 kA.
13,13 10,85

4-polige installatieautomaat met 4 beveiligde polen, 63 A nominale stroom en C-karakteristiek. Geschikt voor 400 V AC/DC met 10 kA afschakelvermogen.

Verpakt per 1 stuk

Meer informatie

218,37 180,47

Op werkdagen voor 16.30 uur besteld, morgen in huis. Levering ook op zaterdag.

17 op voorraad

Gratis verzending boven €150
30 dagen eenvoudig retour
Uitstekende klantenservice score 9.4/10

Ga naar het einde van de afbeeldingen-gallerij

Ga naar het begin van de afbeeldingen-gallerij

Productinformatie

Inleiding

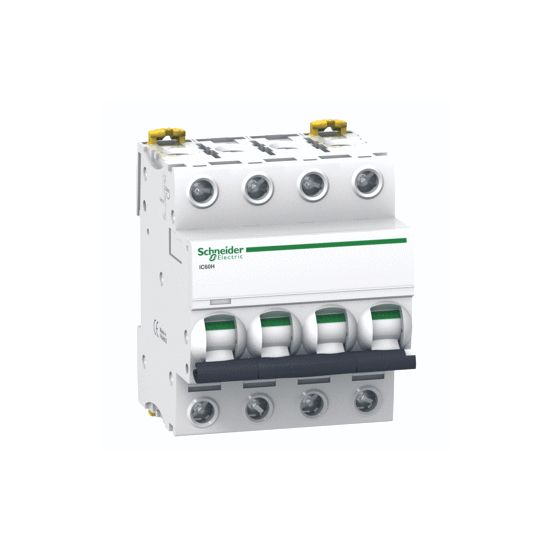

De Schneider Electric Acti 9 installatieautomaat A9F89463 is een 4-polige automaat met C-karakteristiek, ontworpen voor toepassingen tot 63 A en 400 V in AC/DC-installaties.

Belangrijkste kenmerken

Deze Schneider Electric Acti 9 iC60H installatieautomaat is uitgevoerd als 4-polige variant met 4 beveiligde polen en een nominale stroom van 63 A. De C-uitschakelkarakteristiek en de nominale spanning van 400 V maken de automaat geschikt voor AC/DC-toepassingen in het frequentiebereik van 50–60 Hz.

De installatieautomaat biedt een nominaal afschakelvermogen van 10 kA volgens EN 60898 bij zowel 230 V als 400 V, en tot 30 kA respectievelijk 15 kA volgens IEC 60947-2 bij 230 V en 400 V. Daarnaast beschikt de automaat over een nominale isolatiespanning Ui van 500 V en een nominale stoothoudspanning Uimp van 6 kV.

Met een breedte van 4 module-eenheden, een inbouwdiepte van 44,5 mm en een beschermingsgraad IP20 past deze installatieautomaat in gangbare groepenkastopstellingen. Er zijn aansluitmogelijkheden voor eendraads geleiders van 1–35 mm² en meerdraads geleiders van 1–25 mm², en een nevenapparaat is mogelijk.

Kenmerken op een rij

Nominale stroom 63 A
4-polig met 4 beveiligde polen
C-uitschakelkarakteristiek
Nominale spanning 400 V, spanningstype AC/DC
Nominaal afschakelvermogen 10 kA (EN 60898 bij 230/400 V)

Specificaties

Meer informatie
Aansluitbare geleiderdoorsnede eendraads	1-35 mm²
Aansluitbare geleiderdoorsnede meerdraads	1-25 mm²
Aantal beveiligde polen	4
Aantal polen (totaal)	4
Beschermingsgraad (IP)	IP20
Breedte in module-eenheden	4
Energiebegrenzingsklasse	3
Explosieveilig	Nee
Frequentie	50-60 Hz
Inbouwdiepte	44.5 mm
Inbouwmontage (stucwerk)	Nee
Meeschakelende nul	Nee
Nevenapparaat mogelijk	Ja
Nominale (meet)spanning	400 V
Nominale (meet)stroom	63 A
Nominale afschakelvermogen Icn EN 60898 bij 230 V	10 kA
Nominale afschakelvermogen Icn EN 60898 bij 400 V	10 kA
Nominale afschakelvermogen Icu IEC 60947-2 bij 230 V	30 kA
Nominale afschakelvermogen Icu IEC 60947-2 bij 400 V	15 kA
Nominale afschakelvermogen IEC 60947-2	15 kA
Nominale isolatiespanning Ui	500 V
Nominale stoothoudspanning (Uimp)	6 kV
Omgevingstemperatuur tijdens bedrijf	-35-70 °C
Overspanningscategorie	4
Spanningstype	AC/DC
Uitschakelkarakteristiek	C
Vaak gebruikte artikelnummers	10107376 \| 2700211324 \| 8250743
Verliesvermogen	5.6 W
Vervuilingsgraad	3
