Schneider Electric Acti 9 - Installatieautomaat A9P54606

Fabrikantnr:

A9P54606 | 3606481324597

Schneider Electric Acti 9 Installatieautomaat A9F73204

Beschikbaar in 18 varianten:

1-fase installatieautomaat met 2 polen (1P+N) met 6 A nominale stroom en B-karakteristiek, geschikt voor 230 V AC met 4,5 kA afschakelvermogen en IP20.
24,94 20,61
1-fase installatieautomaat met 2 polen (1P+N) met 2 A nominale stroom en C-karakteristiek, met een afschakelvermogen van 4,5 kA bij 230 V en IP20.
32,14 26,56
1-fase installatieautomaat met 2 polen (1P+N) met 6 A nominale stroom en uitschakelkarakteristiek B. Afschakelvermogen 6 kA (EN 60898) bij 230 V.
43,13 35,64
1-fase installatieautomaat met 2 polen (1P+N) met 10 A nominale stroom en uitschakelkarakteristiek C, IP20 en een inbouwdiepte van 44 mm.
24,44 20,20
4-polige installatieautomaat met 4 beveiligde polen, 63 A nominale stroom en C-karakteristiek. Geschikt voor 400 V AC/DC met 10 kA afschakelvermogen.
218,37 180,47
1-fase installatieautomaat met 2 polen (1P+N) met 2A nominale stroom en uitschakelkarakteristiek C. Afschakelvermogen 6kA (EN 60898) en IP20.
40,80 33,72
1-fase installatieautomaat met 1 pool (1 beveiligde pool) met 4 A nominale stroom en B-karakteristiek, voor 230 V AC/DC en 1 module breed.
18,15 15,00
1-fase installatieautomaat met 2 polen (1P+N) met 10 A nominale stroom en uitschakelkarakteristiek C, 6 kA afschakelvermogen en IP20.
44,46 36,74
2-polige installatieautomaat met 4 A nominale stroom en B-karakteristiek, geschikt voor 400 V AC/DC met een afschakelvermogen van 6 kA.
41,10 33,97
1-fase installatieautomaat met 2 polen (1P+N) met 6A nominale stroom en C-uitschakelkarakteristiek, geschikt voor 230V AC en 4,5kA afschakelvermogen.
32,14 26,56
1-fase installatieautomaat met 2 polen (1P+N) met 6 A nominale stroom en C-karakteristiek, 6 kA afschakelvermogen en IP20.
44,03 36,39
1-fase installatieautomaat met 2 polen (1P+N) met 16 A nominale stroom en B-karakteristiek, geschikt voor 230 V AC en met IP20-bescherming.
11,19 9,25
1-fase installatieautomaat met 1 beveiligde pool (1-polig) met 2 A nominale stroom en uitschakelkarakteristiek B, geschikt voor 230 V AC/DC.
18,15 15,00
1-fase installatieautomaat met 2 polen (1P+N) met 4 A nominale stroom en C-uitschakelkarakteristiek, voor 230 V AC. Afschakelvermogen 4,5 kA.
33,07 27,33
2-polige installatieautomaat met 2 A nominale stroom en B-karakteristiek, geschikt voor AC/DC-toepassingen met 400 V en een afschakelvermogen van 6 kA.
43,01 35,55
1-fase installatieautomaat met 1P+N polen (1 beveiligde pool en meeschakelende nul), 4 A nominale stroom en C-karakteristiek.
48,05 39,71
1-fase installatieautomaat met 2 polen (1P+N) met 16 A nominale (meet)stroom en uitschakelkarakteristiek C, met meeschakelende nul en 6 kA afschakelvermogen.
19,86 16,41
1-fase installatieautomaat met 2 polen (1P+N) met 16 A nominale stroom en C-uitschakelkarakteristiek. Nominale spanning 230 V en afschakelvermogen 6 kA.
13,13 10,85

1-fase installatieautomaat met 2 polen (1P+N) met 6 A nominale stroom en C-karakteristiek, 6 kA afschakelvermogen en IP20.

Verpakt per 1 stuk

Meer informatie

44,03 36,39

Op werkdagen voor 21.00 uur besteld, morgen in huis. Levering ook op zaterdag.

40 op voorraad

Gratis verzending boven €150
30 dagen eenvoudig retour
Uitstekende klantenservice score 9.4/10

Ga naar het einde van de afbeeldingen-gallerij

Ga naar het begin van de afbeeldingen-gallerij

Productinformatie

Inleiding

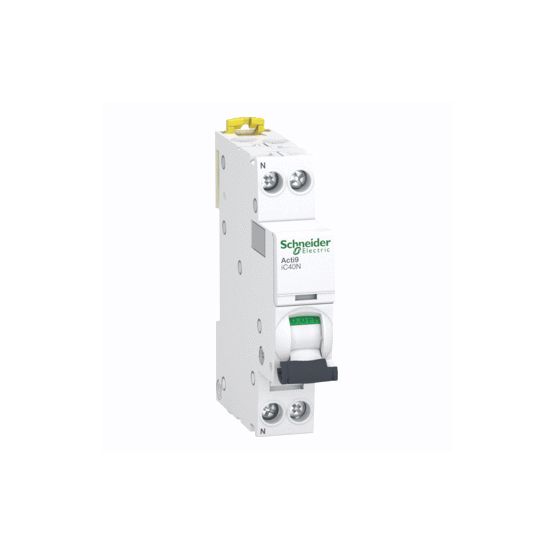

De Schneider Electric Acti 9 installatieautomaat A9P54606 is een 1P+N installatieautomaat met 6 A nominale stroom en C-karakteristiek, geschikt voor AC-toepassingen in groepenkasten.

Belangrijkste kenmerken

Deze Schneider Electric Acti 9 installatieautomaat uit de iC40-serie is uitgevoerd als 1P+N, met één beveiligde pool en een meeschakelende nul. In totaal beschikt de automaat over 2 polen en een breedte van 1 module-eenheid, waardoor hij eenvoudig te plaatsen is in de groepenkast. De nominale (meet)stroom bedraagt 6 A en het spanningstype is AC met een nominale (meet)spanning van 230 V.

De installatieautomaat heeft een C-uitschakelkarakteristiek en een nominale afschakelvermogen Icn volgens EN 60898 van 6 kA bij 230 V. Volgens IEC 60947-2 bedraagt het nominale afschakelvermogen Icu bij 230 V 10 kA. De nominale isolatiespanning Ui is 400 V en de nominale stoothoudspanning (Uimp) 4 kV. De energiebegrenzingsklasse is 3, met een overspanningscategorie 3 en vervuilingsgraad 3.

De automaat heeft een beschermingsgraad IP20 en een inbouwdiepte van 44 mm. Hij is niet explosieveilig en niet geschikt voor inbouwinstallatie in stucwerk. Nevenapparaten zijn mogelijk. De aansluitbare geleiderdoorsnede bedraagt bij eendraads 1–16 mm² en bij meerdraads 1–10 mm². De toegestane omgevingstemperatuur tijdens bedrijf ligt tussen -25 en 70 °C.

Kenmerken op een rij

Nominale stroom 6 A
1P+N uitvoering met 2 polen totaal en meeschakelende nul
C-uitschakelkarakteristiek
Nominale afschakelvermogens 6 kA (Icn EN 60898) en 10 kA (Icu IEC 60947-2) bij 230 V
Breedte 1 module en inbouwdiepte 44 mm, beschermingsgraad IP20

Specificaties

Meer informatie
Aansluitbare geleiderdoorsnede eendraads	1-16 mm²
Aansluitbare geleiderdoorsnede meerdraads	1-10 mm²
Aantal beveiligde polen	1
Aantal polen (totaal)	2
Beschermingsgraad (IP)	IP20
Breedte in module-eenheden	1
Energiebegrenzingsklasse	3
Explosieveilig	Nee
Frequentie	50-60 Hz
Inbouwdiepte	44 mm
Inbouwmontage (stucwerk)	Nee
Meeschakelende nul	Ja
Nevenapparaat mogelijk	Ja
Nominale (meet)spanning	230 V
Nominale (meet)stroom	6 A
Nominale afschakelvermogen Icn EN 60898 bij 230 V	6 kA
Nominale afschakelvermogen Icu IEC 60947-2 bij 230 V	10 kA
Nominale isolatiespanning Ui	400 V
Nominale stoothoudspanning (Uimp)	4 kV
Omgevingstemperatuur tijdens bedrijf	-25-70 °C
Overspanningscategorie	3
Spanningstype	AC
Uitschakelkarakteristiek	C
Vaak gebruikte artikelnummers	10335282 \| 2850344828 \| 7153183
Verliesvermogen	1.4 W
Vervuilingsgraad	3
