Schneider Electric Acti 9 - Installatieautomaat A9F73204

Fabrikantnr:

A9F73204 | 3606480080050

Schneider Electric Acti 9 Installatieautomaat A9F73204

Beschikbaar in 18 varianten:

1-fase installatieautomaat met 2 polen (1P+N) met 6 A nominale stroom en B-karakteristiek, geschikt voor 230 V AC met 4,5 kA afschakelvermogen en IP20.
24,94 20,61
1-fase installatieautomaat met 2 polen (1P+N) met 2 A nominale stroom en C-karakteristiek, met een afschakelvermogen van 4,5 kA bij 230 V en IP20.
32,14 26,56
1-fase installatieautomaat met 2 polen (1P+N) met 6 A nominale stroom en uitschakelkarakteristiek B. Afschakelvermogen 6 kA (EN 60898) bij 230 V.
43,13 35,64
1-fase installatieautomaat met 2 polen (1P+N) met 10 A nominale stroom en uitschakelkarakteristiek C, IP20 en een inbouwdiepte van 44 mm.
24,44 20,20
4-polige installatieautomaat met 4 beveiligde polen, 63 A nominale stroom en C-karakteristiek. Geschikt voor 400 V AC/DC met 10 kA afschakelvermogen.
218,37 180,47
1-fase installatieautomaat met 2 polen (1P+N) met 2A nominale stroom en uitschakelkarakteristiek C. Afschakelvermogen 6kA (EN 60898) en IP20.
40,80 33,72
1-fase installatieautomaat met 1 pool (1 beveiligde pool) met 4 A nominale stroom en B-karakteristiek, voor 230 V AC/DC en 1 module breed.
18,15 15,00
1-fase installatieautomaat met 2 polen (1P+N) met 10 A nominale stroom en uitschakelkarakteristiek C, 6 kA afschakelvermogen en IP20.
44,46 36,74
2-polige installatieautomaat met 4 A nominale stroom en B-karakteristiek, geschikt voor 400 V AC/DC met een afschakelvermogen van 6 kA.
41,10 33,97
1-fase installatieautomaat met 2 polen (1P+N) met 6A nominale stroom en C-uitschakelkarakteristiek, geschikt voor 230V AC en 4,5kA afschakelvermogen.
32,14 26,56
1-fase installatieautomaat met 2 polen (1P+N) met 6 A nominale stroom en C-karakteristiek, 6 kA afschakelvermogen en IP20.
44,03 36,39
1-fase installatieautomaat met 2 polen (1P+N) met 16 A nominale stroom en B-karakteristiek, geschikt voor 230 V AC en met IP20-bescherming.
11,19 9,25
1-fase installatieautomaat met 1 beveiligde pool (1-polig) met 2 A nominale stroom en uitschakelkarakteristiek B, geschikt voor 230 V AC/DC.
18,15 15,00
1-fase installatieautomaat met 2 polen (1P+N) met 4 A nominale stroom en C-uitschakelkarakteristiek, voor 230 V AC. Afschakelvermogen 4,5 kA.
33,07 27,33
2-polige installatieautomaat met 2 A nominale stroom en B-karakteristiek, geschikt voor AC/DC-toepassingen met 400 V en een afschakelvermogen van 6 kA.
43,01 35,55
1-fase installatieautomaat met 1P+N polen (1 beveiligde pool en meeschakelende nul), 4 A nominale stroom en C-karakteristiek.
48,05 39,71
1-fase installatieautomaat met 2 polen (1P+N) met 16 A nominale (meet)stroom en uitschakelkarakteristiek C, met meeschakelende nul en 6 kA afschakelvermogen.
19,86 16,41
1-fase installatieautomaat met 2 polen (1P+N) met 16 A nominale stroom en C-uitschakelkarakteristiek. Nominale spanning 230 V en afschakelvermogen 6 kA.
13,13 10,85

2-polige installatieautomaat met 4 A nominale stroom en B-karakteristiek, geschikt voor 400 V AC/DC met een afschakelvermogen van 6 kA.

Verpakt per 1 stuk

Meer informatie

41,10 33,97

Op werkdagen voor 16.30 uur besteld, morgen in huis. Levering ook op zaterdag.

31 op voorraad

Gratis verzending boven €150
30 dagen eenvoudig retour
Uitstekende klantenservice score 9.4/10

Ga naar het einde van de afbeeldingen-gallerij

Ga naar het begin van de afbeeldingen-gallerij

Productinformatie

Inleiding

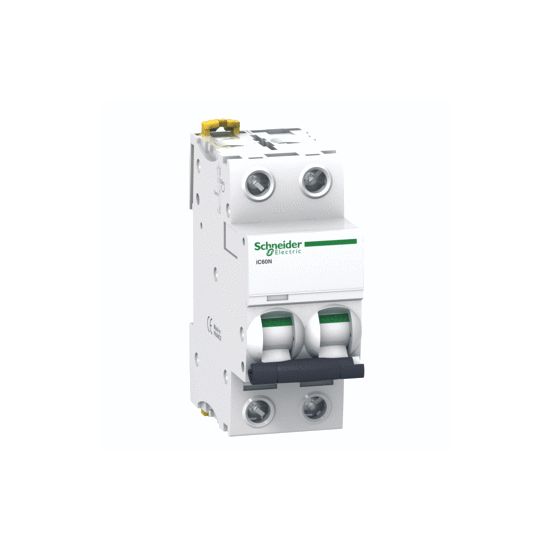

De Schneider Electric Acti 9 installatieautomaat A9F73204 is een 2-polige automaat met B-karakteristiek, een nominale stroom van 4 A en een nominale spanning van 400 V.

Belangrijkste kenmerken

Deze Schneider Electric installatieautomaat uit de Acti 9 / iC60N serie is uitgevoerd als 2-polige automaat met 2 beveiligde polen. De nominale (meet)stroom bedraagt 4 A en de uitschakelkarakteristiek is type B. Het spanningstype is AC/DC met een nominale (meet)spanning van 400 V.

De automaat heeft een nominaal afschakelvermogen van 6 kA volgens EN 60898 bij zowel 230 V als 400 V. Daarnaast beschikt hij over een nominale isolatiespanning Ui van 500 V en een nominale stoothoudspanning (Uimp) van 6 kV. Volgens IEC 60947-2 is het nominale afschakelvermogen Icu 50 kA bij 230 V en 400 V, met een nominale waarde van 10 kA volgens IEC 60947-2.

De bouwbreedte bedraagt 2 module-eenheden met een breedte van 36 mm en een inbouwdiepte van 44,5 mm. De installatieautomaat heeft beschermingsgraad IP20 en energiebegrenzingsklasse 3. Nevenapparatuur is mogelijk en er is geen meeschakelende nul. De aansluitbare geleiderdoorsnede is 1–25 mm² eendraads en 1–16 mm² meerdraads.

Kenmerken op een rij

Nominale stroom 4 A
2-polige installatieautomaat met 2 beveiligde polen
B-uitschakelkarakteristiek
Nominale spanning 400 V AC/DC
Nominaal afschakelvermogen 6 kA volgens EN 60898

Specificaties

Meer informatie
Aansluitbare geleiderdoorsnede eendraads	1-25 mm²
Aansluitbare geleiderdoorsnede meerdraads	1-16 mm²
Aantal beveiligde polen	2
Aantal polen (totaal)	2
Beschermingsgraad (IP)	IP20
Breedte in module-eenheden	2
Energiebegrenzingsklasse	3
Explosieveilig	Nee
Frequentie	50-60 Hz
Inbouwdiepte	44.5 mm
Inbouwmontage (stucwerk)	Nee
Meeschakelende nul	Nee
Nevenapparaat mogelijk	Ja
Nominale (meet)spanning	400 V
Nominale (meet)stroom	4 A
Nominale afschakelvermogen Icn EN 60898 bij 230 V	6 kA
Nominale afschakelvermogen Icn EN 60898 bij 400 V	6 kA
Nominale afschakelvermogen Icu IEC 60947-2 bij 230 V	50 kA
Nominale afschakelvermogen Icu IEC 60947-2 bij 400 V	50 kA
Nominale afschakelvermogen IEC 60947-2	10 kA
Nominale isolatiespanning Ui	500 V
Nominale stoothoudspanning (Uimp)	6 kV
Omgevingstemperatuur tijdens bedrijf	-35-70 °C
Overspanningscategorie	4
Spanningstype	AC/DC
Uitschakelkarakteristiek	B
Vaak gebruikte artikelnummers	10107685 \| 2700210986 \| 8250456
Verliesvermogen	2.4 W
Vervuilingsgraad	3
