Schneider Electric Acti 9 - Installatieautomaat A9P54602

Fabrikantnr:

A9P54602 | 3606481324580

Schneider Electric Acti 9 Installatieautomaat A9F73204

Beschikbaar in 18 varianten:

1-fase installatieautomaat met 2 polen (1P+N) met 6 A nominale stroom en B-karakteristiek, geschikt voor 230 V AC met 4,5 kA afschakelvermogen en IP20.
24,94 20,61
1-fase installatieautomaat met 2 polen (1P+N) met 2 A nominale stroom en C-karakteristiek, met een afschakelvermogen van 4,5 kA bij 230 V en IP20.
32,14 26,56
1-fase installatieautomaat met 2 polen (1P+N) met 6 A nominale stroom en uitschakelkarakteristiek B. Afschakelvermogen 6 kA (EN 60898) bij 230 V.
43,13 35,64
1-fase installatieautomaat met 2 polen (1P+N) met 10 A nominale stroom en uitschakelkarakteristiek C, IP20 en een inbouwdiepte van 44 mm.
24,44 20,20
4-polige installatieautomaat met 4 beveiligde polen, 63 A nominale stroom en C-karakteristiek. Geschikt voor 400 V AC/DC met 10 kA afschakelvermogen.
218,37 180,47
1-fase installatieautomaat met 2 polen (1P+N) met 2A nominale stroom en uitschakelkarakteristiek C. Afschakelvermogen 6kA (EN 60898) en IP20.
40,80 33,72
1-fase installatieautomaat met 1 pool (1 beveiligde pool) met 4 A nominale stroom en B-karakteristiek, voor 230 V AC/DC en 1 module breed.
18,15 15,00
1-fase installatieautomaat met 2 polen (1P+N) met 10 A nominale stroom en uitschakelkarakteristiek C, 6 kA afschakelvermogen en IP20.
44,46 36,74
2-polige installatieautomaat met 4 A nominale stroom en B-karakteristiek, geschikt voor 400 V AC/DC met een afschakelvermogen van 6 kA.
41,10 33,97
1-fase installatieautomaat met 2 polen (1P+N) met 6A nominale stroom en C-uitschakelkarakteristiek, geschikt voor 230V AC en 4,5kA afschakelvermogen.
32,14 26,56
1-fase installatieautomaat met 2 polen (1P+N) met 6 A nominale stroom en C-karakteristiek, 6 kA afschakelvermogen en IP20.
44,03 36,39
1-fase installatieautomaat met 2 polen (1P+N) met 16 A nominale stroom en B-karakteristiek, geschikt voor 230 V AC en met IP20-bescherming.
11,19 9,25
1-fase installatieautomaat met 1 beveiligde pool (1-polig) met 2 A nominale stroom en uitschakelkarakteristiek B, geschikt voor 230 V AC/DC.
18,15 15,00
1-fase installatieautomaat met 2 polen (1P+N) met 4 A nominale stroom en C-uitschakelkarakteristiek, voor 230 V AC. Afschakelvermogen 4,5 kA.
33,07 27,33
2-polige installatieautomaat met 2 A nominale stroom en B-karakteristiek, geschikt voor AC/DC-toepassingen met 400 V en een afschakelvermogen van 6 kA.
43,01 35,55
1-fase installatieautomaat met 1P+N polen (1 beveiligde pool en meeschakelende nul), 4 A nominale stroom en C-karakteristiek.
48,05 39,71
1-fase installatieautomaat met 2 polen (1P+N) met 16 A nominale (meet)stroom en uitschakelkarakteristiek C, met meeschakelende nul en 6 kA afschakelvermogen.
19,86 16,41
1-fase installatieautomaat met 2 polen (1P+N) met 16 A nominale stroom en C-uitschakelkarakteristiek. Nominale spanning 230 V en afschakelvermogen 6 kA.
13,13 10,85

1-fase installatieautomaat met 2 polen (1P+N) met 2A nominale stroom en uitschakelkarakteristiek C. Afschakelvermogen 6kA (EN 60898) en IP20.

Verpakt per 1 stuk

Meer informatie

40,80 33,72

Op werkdagen voor 21.00 uur besteld, morgen in huis. Levering ook op zaterdag.

15 op voorraad

Gratis verzending boven €150
30 dagen eenvoudig retour
Uitstekende klantenservice score 9.4/10

Ga naar het einde van de afbeeldingen-gallerij

Ga naar het begin van de afbeeldingen-gallerij

Productinformatie

Inleiding

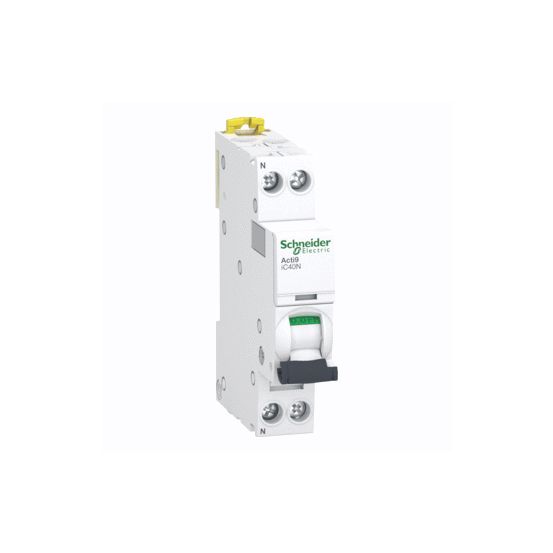

De Schneider Electric Acti 9 installatieautomaat A9P54602 is een 1P+N installatieautomaat met 1 beveiligde pool, ontworpen voor AC-toepassingen binnen de Acti 9-serie.

Belangrijkste kenmerken

Deze Schneider Electric Acti 9 iC40N installatieautomaat heeft in totaal 2 polen, waarvan 1 beveiligde pool en een meeschakelende nul. De nominale stroom bedraagt 2 A bij een nominale spanning van 230 V AC. De automaat heeft een C-uitschakelkarakteristiek en behoort tot energiebegrenzingsklasse 3.

Het nominale afschakelvermogen is 6 kA volgens EN 60898 en 10 kA volgens IEC 60947-2 bij 230 V. De installatieautomaat heeft een nominale isolatiespanning Ui van 400 V, een nominale stoothoudspanning van 4 kV, een overspanningscategorie 3 en een vervuilingsgraad 3. De beschermingsgraad is IP20.

Voor de montage heeft deze automaat een breedte van 1 module-eenheid (18 mm) en een inbouwdiepte van 44 mm. De aansluitbare geleiderdoorsnede is 1–16 mm² voor eendraads en 1–10 mm² voor meerdraads geleiders. Daarnaast is een nevenapparaat mogelijk en is het spanningstype AC met een frequentie van 50–60 Hz.

Kenmerken op een rij

Nominale stroom 2 A bij 230 V AC
1P+N, totaal 2 polen met 1 beveiligde pool en meeschakelende nul
C-uitschakelkarakteristiek, energiebegrenzingsklasse 3
Nominaal afschakelvermogen 6 kA (EN 60898) en 10 kA (IEC 60947-2) bij 230 V
Breedte 1 module-eenheid, inbouwdiepte 44 mm, IP20-beschermingsgraad

Specificaties

Meer informatie
Aansluitbare geleiderdoorsnede eendraads	1-16 mm²
Aansluitbare geleiderdoorsnede meerdraads	1-10 mm²
Aantal beveiligde polen	1
Aantal polen (totaal)	2
Beschermingsgraad (IP)	IP20
Breedte in module-eenheden	1
Energiebegrenzingsklasse	3
Explosieveilig	Nee
Frequentie	50-60 Hz
Inbouwdiepte	44 mm
Inbouwmontage (stucwerk)	Nee
Meeschakelende nul	Ja
Nevenapparaat mogelijk	Ja
Nominale (meet)spanning	230 V
Nominale (meet)stroom	2 A
Nominale afschakelvermogen Icn EN 60898 bij 230 V	6 kA
Nominale afschakelvermogen Icu IEC 60947-2 bij 230 V	10 kA
Nominale isolatiespanning Ui	400 V
Nominale stoothoudspanning (Uimp)	4 kV
Omgevingstemperatuur tijdens bedrijf	-25-70 °C
Overspanningscategorie	3
Spanningstype	AC
Uitschakelkarakteristiek	C
Vaak gebruikte artikelnummers	10338750 \| 2850344826 \| 7153169
Vervuilingsgraad	3
