Schneider Electric Acti 9 - Installatieautomaat A9F73102

Fabrikantnr:

A9F73102 | 3606480080005

Schneider Electric Acti 9 Installatieautomaat A9F73204

Beschikbaar in 18 varianten:

1-fase installatieautomaat met 2 polen (1P+N) met 6 A nominale stroom en B-karakteristiek, geschikt voor 230 V AC met 4,5 kA afschakelvermogen en IP20.
24,94 20,61
1-fase installatieautomaat met 2 polen (1P+N) met 2 A nominale stroom en C-karakteristiek, met een afschakelvermogen van 4,5 kA bij 230 V en IP20.
32,14 26,56
1-fase installatieautomaat met 2 polen (1P+N) met 6 A nominale stroom en uitschakelkarakteristiek B. Afschakelvermogen 6 kA (EN 60898) bij 230 V.
43,13 35,64
1-fase installatieautomaat met 2 polen (1P+N) met 10 A nominale stroom en uitschakelkarakteristiek C, IP20 en een inbouwdiepte van 44 mm.
24,44 20,20
4-polige installatieautomaat met 4 beveiligde polen, 63 A nominale stroom en C-karakteristiek. Geschikt voor 400 V AC/DC met 10 kA afschakelvermogen.
218,37 180,47
1-fase installatieautomaat met 2 polen (1P+N) met 2A nominale stroom en uitschakelkarakteristiek C. Afschakelvermogen 6kA (EN 60898) en IP20.
40,80 33,72
1-fase installatieautomaat met 1 pool (1 beveiligde pool) met 4 A nominale stroom en B-karakteristiek, voor 230 V AC/DC en 1 module breed.
18,15 15,00
1-fase installatieautomaat met 2 polen (1P+N) met 10 A nominale stroom en uitschakelkarakteristiek C, 6 kA afschakelvermogen en IP20.
44,46 36,74
2-polige installatieautomaat met 4 A nominale stroom en B-karakteristiek, geschikt voor 400 V AC/DC met een afschakelvermogen van 6 kA.
41,10 33,97
1-fase installatieautomaat met 2 polen (1P+N) met 6A nominale stroom en C-uitschakelkarakteristiek, geschikt voor 230V AC en 4,5kA afschakelvermogen.
32,14 26,56
1-fase installatieautomaat met 2 polen (1P+N) met 6 A nominale stroom en C-karakteristiek, 6 kA afschakelvermogen en IP20.
44,03 36,39
1-fase installatieautomaat met 2 polen (1P+N) met 16 A nominale stroom en B-karakteristiek, geschikt voor 230 V AC en met IP20-bescherming.
11,19 9,25
1-fase installatieautomaat met 1 beveiligde pool (1-polig) met 2 A nominale stroom en uitschakelkarakteristiek B, geschikt voor 230 V AC/DC.
18,15 15,00
1-fase installatieautomaat met 2 polen (1P+N) met 4 A nominale stroom en C-uitschakelkarakteristiek, voor 230 V AC. Afschakelvermogen 4,5 kA.
33,07 27,33
2-polige installatieautomaat met 2 A nominale stroom en B-karakteristiek, geschikt voor AC/DC-toepassingen met 400 V en een afschakelvermogen van 6 kA.
43,01 35,55
1-fase installatieautomaat met 1P+N polen (1 beveiligde pool en meeschakelende nul), 4 A nominale stroom en C-karakteristiek.
48,05 39,71
1-fase installatieautomaat met 2 polen (1P+N) met 16 A nominale (meet)stroom en uitschakelkarakteristiek C, met meeschakelende nul en 6 kA afschakelvermogen.
19,86 16,41
1-fase installatieautomaat met 2 polen (1P+N) met 16 A nominale stroom en C-uitschakelkarakteristiek. Nominale spanning 230 V en afschakelvermogen 6 kA.
13,13 10,85

1-fase installatieautomaat met 1 beveiligde pool (1-polig) met 2 A nominale stroom en uitschakelkarakteristiek B, geschikt voor 230 V AC/DC.

Verpakt per 1 stuk

Meer informatie

18,15 15,00

Op werkdagen voor 16.30 uur besteld, morgen in huis. Levering ook op zaterdag.

113 op voorraad

Gratis verzending boven €150
30 dagen eenvoudig retour
Uitstekende klantenservice score 9.4/10

Ga naar het einde van de afbeeldingen-gallerij

Ga naar het begin van de afbeeldingen-gallerij

Productinformatie

Inleiding

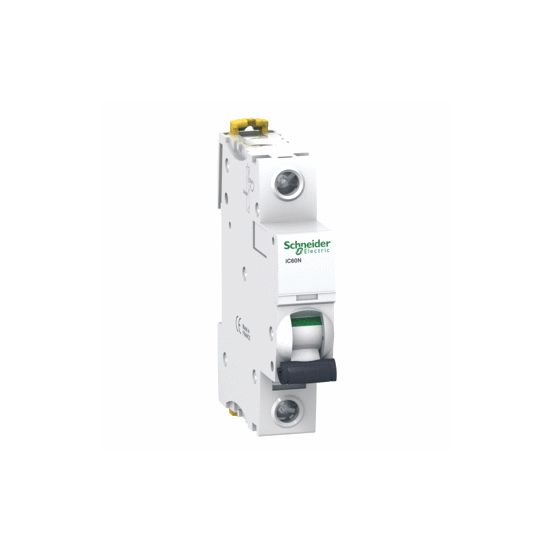

De Schneider Electric Acti 9 installatieautomaat A9F73102 is een 1-polige automaat met B-karakteristiek en een nominale stroom van 2 A, geschikt voor 230 V AC/DC.

Belangrijkste kenmerken

Deze Schneider Electric Acti 9 installatieautomaat A9F73102 is een 1-polige installatieautomaat met uitschakelkarakteristiek B en een nominale (meet)stroom van 2 A. De automaat is ontworpen voor een nominale spanning van 230 V bij spanningstype AC/DC in het frequentiebereik van 50–60 Hz.

De installatieautomaat heeft één beveiligde pool, een breedte van 1 module-eenheid en een inbouwdiepte van 44,5 mm. De beschermingsgraad is IP20 en de energiebegrenzingsklasse is 3. Daarnaast is een nevenapparaat mogelijk en is er geen meeschakelende nul aanwezig.

Belangrijke elektrische specificaties zijn onder meer een nominaal afschakelvermogen Icn volgens EN 60898 bij 230 V van 6 kA, een nominaal afschakelvermogen Icu volgens IEC 60947-2 bij 230 V van 50 kA en een nominaal afschakelvermogen IEC 60947-2 van 10 kA. De nominale isolatiespanning Ui bedraagt 500 V en de nominale stoothoudspanning (Uimp) 6 kV. De automaat valt in overspanningscategorie 4 en vervuilingsgraad 3.

Kenmerken op een rij

Nominale stroom 2 A
1-polige uitvoering met 1 beveiligde pool
Uitschakelkarakteristiek B
Nominale spanning 230 V AC/DC, frequentie 50–60 Hz
Nominaal afschakelvermogen Icn EN 60898 bij 230 V: 6 kA

Specificaties

Meer informatie
Aansluitbare geleiderdoorsnede eendraads	1-25 mm²
Aansluitbare geleiderdoorsnede meerdraads	1-16 mm²
Aantal beveiligde polen	1
Aantal polen (totaal)	1
Beschermingsgraad (IP)	IP20
Breedte in module-eenheden	1
Energiebegrenzingsklasse	3
Explosieveilig	Nee
Frequentie	50-60 Hz
Inbouwdiepte	44.5 mm
Inbouwmontage (stucwerk)	Nee
Meeschakelende nul	Nee
Nevenapparaat mogelijk	Ja
Nominale (meet)spanning	230 V
Nominale (meet)stroom	2 A
Nominale afschakelvermogen Icn EN 60898 bij 230 V	6 kA
Nominale afschakelvermogen Icn EN 60898 bij 400 V	0 kA
Nominale afschakelvermogen Icu IEC 60947-2 bij 230 V	50 kA
Nominale afschakelvermogen Icu IEC 60947-2 bij 400 V	0 kA
Nominale afschakelvermogen IEC 60947-2	10 kA
Nominale isolatiespanning Ui	500 V
Nominale stoothoudspanning (Uimp)	6 kV
Omgevingstemperatuur tijdens bedrijf	-35-70 °C
Overspanningscategorie	4
Spanningstype	AC/DC
Uitschakelkarakteristiek	B
Vaak gebruikte artikelnummers	10344414 \| 2700729040 \| 8432206
Verliesvermogen	1.9 W
Vervuilingsgraad	3
