Schneider Electric Acti 9 - Installatieautomaat A9F73104

Fabrikantnr:

A9F73104 | 3606480080074

Schneider Electric Acti 9 Installatieautomaat A9F73204

Beschikbaar in 18 varianten:

1-fase installatieautomaat met 2 polen (1P+N) met 6 A nominale stroom en B-karakteristiek, geschikt voor 230 V AC met 4,5 kA afschakelvermogen en IP20.
24,94 20,61
1-fase installatieautomaat met 2 polen (1P+N) met 2 A nominale stroom en C-karakteristiek, met een afschakelvermogen van 4,5 kA bij 230 V en IP20.
32,14 26,56
1-fase installatieautomaat met 2 polen (1P+N) met 6 A nominale stroom en uitschakelkarakteristiek B. Afschakelvermogen 6 kA (EN 60898) bij 230 V.
43,13 35,64
1-fase installatieautomaat met 2 polen (1P+N) met 10 A nominale stroom en uitschakelkarakteristiek C, IP20 en een inbouwdiepte van 44 mm.
24,44 20,20
4-polige installatieautomaat met 4 beveiligde polen, 63 A nominale stroom en C-karakteristiek. Geschikt voor 400 V AC/DC met 10 kA afschakelvermogen.
218,37 180,47
1-fase installatieautomaat met 2 polen (1P+N) met 2A nominale stroom en uitschakelkarakteristiek C. Afschakelvermogen 6kA (EN 60898) en IP20.
40,80 33,72
1-fase installatieautomaat met 1 pool (1 beveiligde pool) met 4 A nominale stroom en B-karakteristiek, voor 230 V AC/DC en 1 module breed.
18,15 15,00
1-fase installatieautomaat met 2 polen (1P+N) met 10 A nominale stroom en uitschakelkarakteristiek C, 6 kA afschakelvermogen en IP20.
44,46 36,74
2-polige installatieautomaat met 4 A nominale stroom en B-karakteristiek, geschikt voor 400 V AC/DC met een afschakelvermogen van 6 kA.
41,10 33,97
1-fase installatieautomaat met 2 polen (1P+N) met 6A nominale stroom en C-uitschakelkarakteristiek, geschikt voor 230V AC en 4,5kA afschakelvermogen.
32,14 26,56
1-fase installatieautomaat met 2 polen (1P+N) met 6 A nominale stroom en C-karakteristiek, 6 kA afschakelvermogen en IP20.
44,03 36,39
1-fase installatieautomaat met 2 polen (1P+N) met 16 A nominale stroom en B-karakteristiek, geschikt voor 230 V AC en met IP20-bescherming.
11,19 9,25
1-fase installatieautomaat met 1 beveiligde pool (1-polig) met 2 A nominale stroom en uitschakelkarakteristiek B, geschikt voor 230 V AC/DC.
18,15 15,00
1-fase installatieautomaat met 2 polen (1P+N) met 4 A nominale stroom en C-uitschakelkarakteristiek, voor 230 V AC. Afschakelvermogen 4,5 kA.
33,07 27,33
2-polige installatieautomaat met 2 A nominale stroom en B-karakteristiek, geschikt voor AC/DC-toepassingen met 400 V en een afschakelvermogen van 6 kA.
43,01 35,55
1-fase installatieautomaat met 1P+N polen (1 beveiligde pool en meeschakelende nul), 4 A nominale stroom en C-karakteristiek.
48,05 39,71
1-fase installatieautomaat met 2 polen (1P+N) met 16 A nominale (meet)stroom en uitschakelkarakteristiek C, met meeschakelende nul en 6 kA afschakelvermogen.
19,86 16,41
1-fase installatieautomaat met 2 polen (1P+N) met 16 A nominale stroom en C-uitschakelkarakteristiek. Nominale spanning 230 V en afschakelvermogen 6 kA.
13,13 10,85

1-fase installatieautomaat met 1 pool (1 beveiligde pool) met 4 A nominale stroom en B-karakteristiek, voor 230 V AC/DC en 1 module breed.

Verpakt per 1 stuk

Meer informatie

18,15 15,00

Op werkdagen voor 16.30 uur besteld, morgen in huis. Levering ook op zaterdag.

26 op voorraad

Gratis verzending boven €150
30 dagen eenvoudig retour
Uitstekende klantenservice score 9.4/10

Ga naar het einde van de afbeeldingen-gallerij

Ga naar het begin van de afbeeldingen-gallerij

Productinformatie

Inleiding

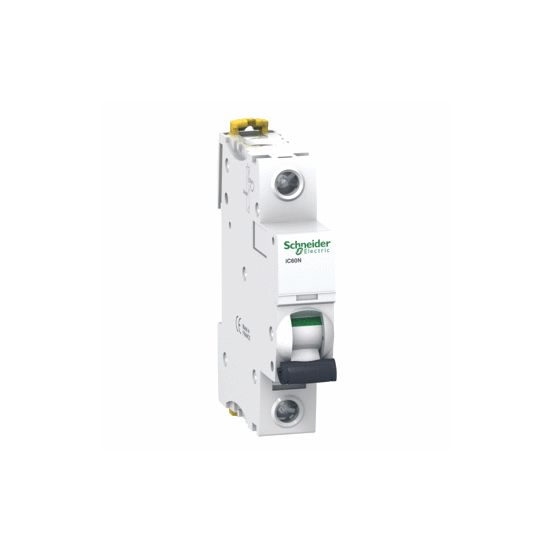

De Schneider Electric Acti 9 installatieautomaat A9F73104 is een 1-polige automaat met B-karakteristiek, een nominale stroom van 4 A en een nominale spanning van 230 V AC/DC, uitgevoerd in een compacte behuizing van 1 module breed.

Belangrijkste kenmerken

Deze Schneider Electric installatieautomaat uit de Acti 9 / Acti9 iC60N serie is uitgevoerd als 1P automaat met 1 beveiligde pool. De nominale (meet)stroom bedraagt 4 A en de automaat heeft een B-uitschakelkarakteristiek, geschikt voor een nominale (meet)spanning van 230 V bij spanningstype AC/DC in het frequentiebereik 50–60 Hz.

De automaat heeft een breedte van 1 module-eenheid en een inbouwdiepte van 44,5 mm. De beschermingsgraad is IP20. De installatieautomaat ondersteunt een nominale isolatiespanning Ui van 500 V en een nominale stoothoudspanning Uimp van 6 kV, met overspanningscategorie 4 en vervuilingsgraad 3. De energiebegrenzingsklasse is 3 en het verliesvermogen bedraagt 2,4 W.

Voor de aansluitingen is een eendraadse geleiderdoorsnede van 1–25 mm² mogelijk en een meerdraadse geleiderdoorsnede van 1–16 mm². De installatieautomaat biedt een nominaal afschakelvermogen Icn volgens EN 60898 bij 230 V van 6 kA en een nominaal afschakelvermogen Icu volgens IEC 60947-2 bij 230 V van 50 kA. Nevenapparatuur is mogelijk. De automaat is geschikt voor een omgevingstemperatuur tijdens bedrijf van -35 tot 70 °C.

Kenmerken op een rij

Nominale stroom 4 A, B-uitschakelkarakteristiek
1-polige uitvoering met 1 beveiligde pool
Nominale spanning 230 V, spanningstype AC/DC (50–60 Hz)
Breedte 1 module, inbouwdiepte 44,5 mm, IP20-bescherming
Nominaal afschakelvermogen 6 kA (EN 60898) en 50 kA (IEC 60947-2) bij 230 V

Specificaties

Meer informatie
Aansluitbare geleiderdoorsnede eendraads	1-25 mm²
Aansluitbare geleiderdoorsnede meerdraads	1-16 mm²
Aantal beveiligde polen	1
Aantal polen (totaal)	1
Beschermingsgraad (IP)	IP20
Breedte in module-eenheden	1
Energiebegrenzingsklasse	3
Explosieveilig	Nee
Frequentie	50-60 Hz
Inbouwdiepte	44.5 mm
Inbouwmontage (stucwerk)	Nee
Meeschakelende nul	Nee
Nevenapparaat mogelijk	Ja
Nominale (meet)spanning	230 V
Nominale (meet)stroom	4 A
Nominale afschakelvermogen Icn EN 60898 bij 230 V	6 kA
Nominale afschakelvermogen Icn EN 60898 bij 400 V	0 kA
Nominale afschakelvermogen Icu IEC 60947-2 bij 230 V	50 kA
Nominale afschakelvermogen Icu IEC 60947-2 bij 400 V	0 kA
Nominale afschakelvermogen IEC 60947-2	10 kA
Nominale isolatiespanning Ui	500 V
Nominale stoothoudspanning (Uimp)	6 kV
Omgevingstemperatuur tijdens bedrijf	-35-70 °C
Overspanningscategorie	4
Spanningstype	AC/DC
Uitschakelkarakteristiek	B
Vaak gebruikte artikelnummers	10121584 \| 2850001360 \| 8432208
Verliesvermogen	2.4 W
Vervuilingsgraad	3
