Eaton LS - Eindschakelaar LSM-11S/S

Fabrikantnr:

266139 | 4015082661397

Beschikbaar in 12 varianten:

Mechanische eindschakelaar met rolhefboom en kunststof behuizing (IP66/67). Voorzien van 1 maakcontact, 1 verbreekcontact en 1 veiligheidshulpcontact met gedwongen opening.
32,48 26,84
Eindschakelaar met 1 maak- en 1 verbreekcontact, momentschakeling en rolstootnok.
27,84 23,01
Metalen eindschakelaar met momentschakeling, 1 maakcontact en 1 verbreekcontact. Voorzien van veerstaafbediening, IP66/67-bescherming en een kubusvormige behuizing van 31x181 mm.
48,85 40,37
Eindschakelaar met kunststof behuizing, rolstootnok en momentschakeling. Voorzien van 1 maak-, 1 verbreek- en 1 veiligheidshulpcontact met IP66/IP67-bescherming.
27,84 23,01
Eindschakelaar met rolstootnok, kunststof behuizing en 1 maak-, 1 verbreek- en 1 veiligheidshulpcontact.
26,03 21,51
Eindschakelaar met stootnok, 2 verbreekcontacten en 2 gedwongen openende veiligheidshulpcontacten. De kunststof behuizing (31x61x33,5 mm) heeft beschermingsgraad IP66/IP67.
24,27 20,06
Mechanische eindschakelaar met zwenkhefboom en rolstootnok, voorzien van 1 maak-, 1 verbreek- en 1 veiligheidshulpcontact.
43,14 35,65
Veiligheidseindschakelaar met 1 maak- en 1 verbreekcontact en gedwongen schakeling. De kunststof behuizing heeft beschermingsgraad IP66 en is geschikt voor -25 tot 70 °C.
61,54 50,86
Eindschakelaar met rolstootnok en kunststof behuizing, voorzien van 2 maakcontacten. Geschikt voor 6A bij AC-15, met IP66/IP67 bescherming en een bereik van -25 tot 70 °C.
24,27 20,06
Veiligheidseindschakelaar met metalen kubusbehuizing, rolstootnok en 1 maak- en 1 verbreekcontact. Geschikt voor veiligheidsfuncties met IP66/67-bescherming en 6A nominale stroom.
39,01 32,24
Veiligheidseindschakelaar met metalen behuizing, 1 maak- en 1 verbreekcontact met gedwongen werking. Voorzien van verstelbare zwenkhefboom, IP66/67-bescherming en 6A bij AC-15.
58,67 48,49
Mechanische eindschakelaar met verstelbare zwenkhefboom, 1 maak-, 1 verbreek- en 1 veiligheidshulpcontact. Kunststof behuizing met IP66/67, geschikt voor veiligheidsfuncties.
35,50 29,34

Metalen eindschakelaar met momentschakeling, 1 maakcontact en 1 verbreekcontact. Voorzien van veerstaafbediening, IP66/67-bescherming en een kubusvormige behuizing van 31x181 mm.

Verpakt per 1 stuk

Meer informatie

48,85 40,37

Op werkdagen voor 16.30 uur besteld, morgen in huis. Levering ook op zaterdag.

10 op voorraad

Gratis verzending boven €150
30 dagen eenvoudig retour
Uitstekende klantenservice score 9.4/10

Ga naar het einde van de afbeeldingen-gallerij

Ga naar het begin van de afbeeldingen-gallerij

Productinformatie

Inleiding

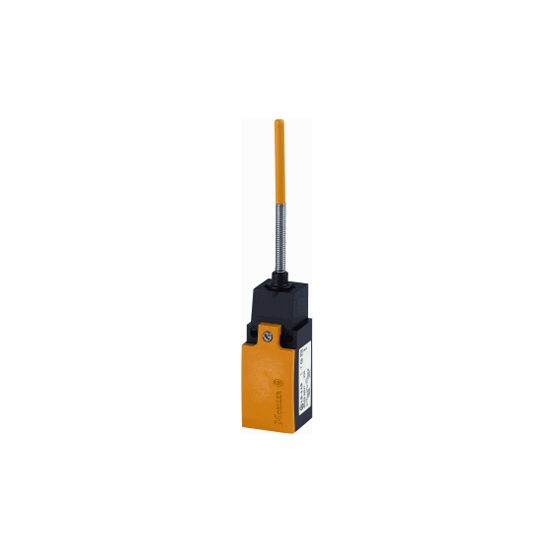

De Eaton LS eindschakelaar LSM-11S/S is een metalen eindschakelaar uit de LS-serie, uitgevoerd met veerstaafbediening en een kubusvormige behuizing.

Belangrijkste kenmerken

Deze Eaton LS eindschakelaar LSM-11S/S is een standaard eindschakelaar met momentschakeling en een veerstaaf als bedieningselement. De uitlijning van het bedieningselement is uitgevoerd als rolstootnok haaks, waardoor de schakeling mechanisch wordt geactiveerd. De schakelaar beschikt over 1 maakcontact en 1 verbreekcontact en heeft geen wisselcontacten of veiligheidshulpcontacten.

De behuizing is van metaal en heeft een kubusvorm, met een breedte van 31 mm en een totale hoogte van 181 mm. De sensor heeft een breedte van 31 mm, een hoogte van 61 mm en een lengte van 33,5 mm. De eindschakelaar is uitgevoerd volgens DIN EN 50041 en heeft een beschermingsgraad IP66/67 en NEMA 4X. De uitvoering van de elektrische aansluiting is via kabelinvoer metrisch.

De LSM-11S/S is geschikt voor een omgevingstemperatuur tijdens bedrijf van -25 tot 70 °C. De nominale bedrijfsstromen bedragen 6 A bij AC-15 (24 V, 125 V en 230 V) en respectievelijk 3 A, 0,8 A en 0,3 A bij DC-13 (24 V, 125 V en 230 V). De schakelaar heeft geen gedwongen openende contacten, is niet geschikt voor veiligheidsfunctie, heeft geen status-indicatie en geen elektronische uitgang of interface voor veiligheidscommunicatie.

Kenmerken op een rij

Standaard eindschakelaar met momentschakeling (1 maakcontact, 1 verbreekcontact)
Metalen, kubusvormige behuizing volgens DIN EN 50041 (31 x 181 mm)
Veerstaafbediening met rolstootnok haaks, sensormaten 31 x 61 x 33,5 mm
Beschermingsgraad IP66/67 en NEMA 4X
Nominale bedrijfsstroom: 6 A bij AC-15 (24/125/230 V) en tot 3 A bij DC-13

Specificaties

Meer informatie
Aantal contacten als maakcontact	1
Aantal contacten als verbreekcontact	1
Aantal contacten als wisselcontact	0
Aantal veiligheidshulpcontacten	0
Behuizing volgens norm	DIN EN 50041
Bekrachtigingslichaam	Veerstaaf
Beschermingsgraad (IP)	IP66/67
Beschermingsgraad (NEMA)	Overig
Bouwvorm behuizing	Kubus
Breedte sensor	31 mm
Breedte	31 mm
Coating behuizing	Overig
Diameter sensor	0 mm
Explosieveiligheidscategorie voor gas	Geen
Explosieveiligheidscategorie voor stof	Geen
Functie	Eindschakelaar standaard
Gedwongen openend	Nee
Geschikt voor veiligheidsfunctie	Nee
Hoogte sensor	61 mm
Hoogte	181 mm
Lengte sensor	33.5 mm
Materiaal behuizing	Metaal
Met status-indicatie	Nee
Nominale bedrijfsstroom Ie bij AC-15, 125 V	6 A
Nominale bedrijfsstroom Ie bij AC-15, 230 V	6 A
Nominale bedrijfsstroom Ie bij AC-15, 24 V	6 A
Nominale bedrijfsstroom Ie bij DC-13, 125 V	0.8 A
Nominale bedrijfsstroom Ie bij DC-13, 230 V	0.3 A
Nominale bedrijfsstroom Ie bij DC-13, 24 V	3 A
Omgevingstemperatuur tijdens bedrijf	-25-70 °C
Opmerking	N.v.t.
Schakelfunctie vergrendelend	Nee
Schakelfunctie	Momentschakeling
Schakelpunt instelbaar	Nee
Uitgang elektronisch	Nee
Uitlijning van het bedieningselement	Rolstootnok haaks
Uitvoering elektrische aansluiting	Kabelinvoer metrisch
Uitvoering interface voor veiligheidscommunicatie	Geen
Uitvoering van de interface	Geen
Uitvoering van het bedieningselement	Veerstaaf
Vaak gebruikte artikelnummers	10150437 \| 2700385253 \| 2824449
