Eaton LS - Eindschakelaar LS-S11S-SW

Fabrikantnr:

106806 | 4015081065738

Beschikbaar in 12 varianten:

Mechanische eindschakelaar met rolhefboom en kunststof behuizing (IP66/67). Voorzien van 1 maakcontact, 1 verbreekcontact en 1 veiligheidshulpcontact met gedwongen opening.
32,48 26,84
Eindschakelaar met kunststof behuizing, rolstootnok en momentschakeling. Voorzien van 1 maak-, 1 verbreek- en 1 veiligheidshulpcontact met IP66/IP67-bescherming.
27,84 23,01
Eindschakelaar met rolstootnok, kunststof behuizing en 1 maak-, 1 verbreek- en 1 veiligheidshulpcontact.
26,03 21,51
Eindschakelaar met stootnok, 2 verbreekcontacten en 2 gedwongen openende veiligheidshulpcontacten. De kunststof behuizing (31x61x33,5 mm) heeft beschermingsgraad IP66/IP67.
24,27 20,06
Mechanische eindschakelaar met zwenkhefboom en rolstootnok, voorzien van 1 maak-, 1 verbreek- en 1 veiligheidshulpcontact.
43,14 35,65
Veiligheidseindschakelaar met 1 maak- en 1 verbreekcontact en gedwongen schakeling. De kunststof behuizing heeft beschermingsgraad IP66 en is geschikt voor -25 tot 70 °C.
61,54 50,86
Eindschakelaar met rolstootnok en kunststof behuizing, voorzien van 2 maakcontacten. Geschikt voor 6A bij AC-15, met IP66/IP67 bescherming en een bereik van -25 tot 70 °C.
24,27 20,06
Veiligheidseindschakelaar met metalen kubusbehuizing, rolstootnok en 1 maak- en 1 verbreekcontact. Geschikt voor veiligheidsfuncties met IP66/67-bescherming en 6A nominale stroom.
39,01 32,24
Veiligheidseindschakelaar met metalen behuizing, 1 maak- en 1 verbreekcontact met gedwongen werking. Voorzien van verstelbare zwenkhefboom, IP66/67-bescherming en 6A bij AC-15.
58,67 48,49
Mechanische eindschakelaar met verstelbare zwenkhefboom, 1 maak-, 1 verbreek- en 1 veiligheidshulpcontact. Kunststof behuizing met IP66/67, geschikt voor veiligheidsfuncties.
35,50 29,34
Eindschakelaar met 1 maak- en 1 verbreekcontact, momentschakeling en rolstootnok.
27,84 23,01
Metalen eindschakelaar met momentschakeling, 1 maakcontact en 1 verbreekcontact. Voorzien van veerstaafbediening, IP66/67-bescherming en een kubusvormige behuizing van 31x181 mm.
48,85 40,37

Eindschakelaar met kunststof behuizing, rolstootnok en momentschakeling. Voorzien van 1 maak-, 1 verbreek- en 1 veiligheidshulpcontact met IP66/IP67-bescherming.

Verpakt per 1 stuk

Meer informatie

27,84 23,01

Op werkdagen voor 16.30 uur besteld, morgen in huis. Levering ook op zaterdag.

7 op voorraad

Gratis verzending boven €150
30 dagen eenvoudig retour
Uitstekende klantenservice score 9.4/10

Ga naar het einde van de afbeeldingen-gallerij

Ga naar het begin van de afbeeldingen-gallerij

Productinformatie

Inleiding

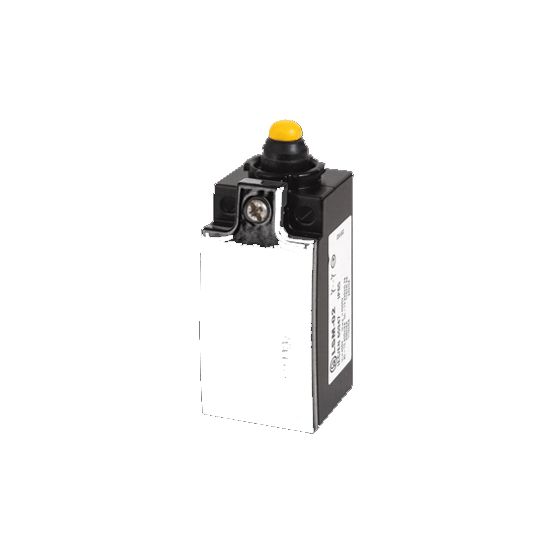

De Eaton LS eindschakelaar LS-S11S-SW is een standaard eindschakelaar met kunststof behuizing en stootnok-bediening, uitgevoerd met 1 maak- en 1 verbreekcontact.

Belangrijkste kenmerken

Deze Eaton LS-S11S-SW eindschakelaar is uitgevoerd in een kubusvormige kunststof behuizing volgens DIN EN 50047 met afmetingen van 31 x 76 mm (b x h). Het bedieningselement bestaat uit een stootnok met recht uitgelijnde rolstootnok. De schakelaar heeft een standaard eindschakelfunctie met momentschakeling en is niet vergrendelend.

De schakelaar beschikt over 1 maakcontact en 1 verbreekcontact, aangevuld met 1 veiligheidshulpcontact. De contacten zijn gedwongen openend en de eindschakelaar is geschikt voor veiligheidsfunctie. De nominale bedrijfsstromen bedragen 6 A bij AC-15 (24 V, 125 V en 230 V) en respectievelijk 3 A, 0,8 A en 0,3 A bij DC-13 (24 V, 125 V en 230 V).

Met een beschermingsgraad van IP66/IP67 en NEMA 4X is de eindschakelaar uitgevoerd met metrische kabelinvoer en zonder elektronische uitgang of status-indicatie. De sensor heeft een breedte van 31 mm, een hoogte van 61 mm en een lengte van 33,5 mm. De toegestane omgevingstemperatuur tijdens bedrijf ligt tussen -25 en 70 °C.

Kenmerken op een rij

Kunststof kubusbehuizing volgens DIN EN 50047, afmetingen 31 x 76 mm (b x h)
Bedieningselement stootnok met rolstootnok recht, momentschakeling
1 maakcontact, 1 verbreekcontact en 1 veiligheidshulpcontact, gedwongen openend
Nominale bedrijfsstroom: 6 A bij AC-15 (24 V, 125 V, 230 V) en tot 3 A bij DC-13
Beschermingsgraad IP66/IP67, NEMA 4X en metrische kabelinvoer

Specificaties

Meer informatie
Aantal contacten als maakcontact	1
Aantal contacten als verbreekcontact	1
Aantal contacten als wisselcontact	0
Aantal veiligheidshulpcontacten	1
Behuizing volgens norm	DIN EN 50047
Bekrachtigingslichaam	Stootnok
Beschermingsgraad (IP)	IP66/67
Beschermingsgraad (NEMA)	Overig
Bouwvorm behuizing	Kubus
Breedte sensor	31 mm
Breedte	31 mm
Coating behuizing	Overig
Diameter sensor	0 mm
Explosieveiligheidscategorie voor gas	Geen
Explosieveiligheidscategorie voor stof	Geen
Functie	Eindschakelaar standaard
Gedwongen openend	Ja
Geschikt voor veiligheidsfunctie	Ja
Hoogte sensor	61 mm
Hoogte	76 mm
Lengte sensor	33.5 mm
Materiaal behuizing	Kunststof
Met status-indicatie	Nee
Nominale bedrijfsstroom Ie bij AC-15, 125 V	6 A
Nominale bedrijfsstroom Ie bij AC-15, 230 V	6 A
Nominale bedrijfsstroom Ie bij AC-15, 24 V	6 A
Nominale bedrijfsstroom Ie bij DC-13, 125 V	0.8 A
Nominale bedrijfsstroom Ie bij DC-13, 230 V	0.3 A
Nominale bedrijfsstroom Ie bij DC-13, 24 V	3 A
Omgevingstemperatuur tijdens bedrijf	-25-70 °C
Opmerking	Cont. freq is 6,1
Schakelfunctie vergrendelend	Nee
Schakelfunctie	Momentschakeling
Schakelpunt instelbaar	Nee
Uitgang elektronisch	Nee
Uitlijning van het bedieningselement	Rolstootnok recht
Uitvoering elektrische aansluiting	Kabelinvoer metrisch
Uitvoering interface voor veiligheidscommunicatie	Geen
Uitvoering van de interface	Geen
Uitvoering van het bedieningselement	Stootnok
Vaak gebruikte artikelnummers	10143733 \| 2700181796 \| 3700341
