Hager HACO - Aardlekautomaat AFX420D

Fabrikantnr:

AFX420D | 3250611017134

Beschikbaar in 38 varianten:

Aardlekautomaat met 4 polen met 20 A nominale meetstroom, 30 mA nominale foutstroom en uitschakelkarakteristiek B, kortsluitvast tot 6 kA en IP2X.
141,05 116,57
Aardlekautomaat met 4 polen (4P) met 16 A nominale meetstroom, 30 mA nominale foutstroom en uitschakelkarakteristiek B, type lekstroom A en 6 kA kortsluitvastheid.
143,37 118,49
Aardlekautomaat met 4 polen (4P) met 16 A nominale meetstroom, 30 mA nominale foutstroom en uitschakelkarakteristiek C, type lekstroom A.
154,96 128,07
Aardlekautomaat met 4 polen (4P) met 25 A nominale meetstroom, 300 mA type A nominale foutstroom en uitschakelkarakteristiek B. Beveiligt tot 6 kA.
172,33 142,42
Aardlekautomaat met 4 polen met 20 A nominale stroom, 30 mA nominale foutstroom en uitschakelkarakteristiek C, met 6 kA kortsluitvastheid en type A lekstroom.
142,95 118,14
Aardlekautomaat met 4 polen (vier beveiligde polen en meeschakelende nul) met 20 A nominale meetstroom, 300 mA nominale foutstroom en uitschakelkarakteristiek C.
168,42 139,19
Aardlekautomaat met 4 polen met 25 A nominale (meet)stroom, 300 mA nominale foutstroom en uitschakelkarakteristiek C, kortsluitvast tot 6 kA.
168,48 139,24
Aardlekautomaat met 4 polen (4P met meeschakelende nul) met 16 A nominale meetstroom, 300 mA nominale foutstroom en uitschakelkarakteristiek C.
162,77 134,52
Aardlekautomaat met 4 polen met 40 A nominale meetstroom, 300 mA nominale foutstroom en uitschakelkarakteristiek B, voor 400 V AC en 6 kA.
164,86 136,25
Aardlekautomaat met 4 polen, 25 A nominale meetstroom, 30 mA nominale foutstroom en uitschakelkarakteristiek B. Geschikt voor inbouwmontage en AC-spanning.
143,22 118,36
Aardlekautomaat met 4 polen met 32 A nominale meetstroom, 30 mA nominale foutstroom en uitschakelkarakteristiek B, geschikt voor 400 V en inbouwmontage.
124,03 102,50
Aardlekautomaat met 4 polen (meeschakelende nul) met 16 A nominale meetstroom, 300 mA nominale foutstroom en uitschakelkarakteristiek B. Geschikt voor inbouwmontage.
162,14 134,00
Aardlekautomaat met 4 polen met 40 A nominale meetstroom, 300 mA nominale foutstroom en uitschakelkarakteristiek C, met 6 kA kortsluitafschakelvermogen.
169,05 139,71
Aardlekautomaat met 4 polen met 40 A nominale meetstroom, 30 mA nominale foutstroom en uitschakelkarakteristiek B. Geschikt voor 400 V AC en inbouwmontage.
134,95 111,53
Aardlekautomaat met 4 polen (4P) met 20 A nominale meetstroom, 300 mA nominale foutstroom en uitschakelkarakteristiek B, kortsluitvast tot 6 kA.
172,52 142,58
Aardlekautomaat met 4 polen met 25 A nominale meetstroom, 30 mA nominale foutstroom en uitschakelkarakteristiek C, met 6 kA kortsluitvastheid.
150,04 124,00
Aardlekautomaat met 4 polen met 10 A nominale meetstroom, 30 mA nominale foutstroom en uitschakelkarakteristiek B, kortsluitvast tot 6 kA en 400 V AC.
195,00 161,16
Aardlekautomaat met 2 polen (1P+N) met 16A nominale stroom, 300mA nominale foutstroom en uitschakelkarakteristiek C, kortsluitvast tot 6kA.
127,69 105,53
Aardlekautomaat met 4 polen met 32 A nominale meetstroom, 30 mA nominale foutstroom en uitschakelkarakteristiek C, type A voor lekstroomdetectie.
133,80 110,58
Aardlekautomaat met 4 polen (4P) met 32 A nominale stroom, 300 mA nominale foutstroom en uitschakelkarakteristiek C, kortsluitvast tot 6 kA.
195,13 161,26
Aardlekautomaat met 4 polen met 40 A nominale meetstroom, 30 mA nominale foutstroom en uitschakelkarakteristiek C, kortsluitvast tot 6 kA.
145,20 120,00
Aardlekautomaat met 2 polen (1P+N) met 20 A nominale (meet)stroom, 300 mA nominale foutstroom en uitschakelkarakteristiek C, voor DIN-rail montage.
149,83 123,83
Aardlekautomaat met 4 polen met 16 A nominale (meet)stroom, 30 mA nominale foutstroom en uitschakelkarakteristiek C, voor 400 V AC-installaties.
144,15 119,13
Aardlekautomaat met 2 polen (1-P+N) met 16 A nominale stroom, 30 mA nominale foutstroom en uitschakelkarakteristiek C, voor DIN-rail montage.
90,92 75,14
Aardlekautomaat met 1P+N, 16 A nominale stroom, 30 mA nominale foutstroom en uitschakelkarakteristiek B, kortsluitvast tot 10 kA.
92,04 76,07
Aardlekautomaat met 4 polen (4P) met 32 A nominale meetstroom, 300 mA nominale foutstroom en uitschakelkarakteristiek B, kortsluitvast tot 6 kA.
186,69 154,29
Aardlekautomaat met 2 polen (1P+N) met 16 A nominale meetstroom, 30 mA nominale foutstroom en uitschakelkarakteristiek C, pulsstroomgevoelig type A.
95,80 79,17
Aardlekautomaat met 2 polen (1P+N) met 25 A nominale stroom, 30 mA nominale foutstroom en uitschakelkarakteristiek C, met 10 kA kortsluitvastheid.
140,88 116,43
Aardlekautomaat met 4 polen (4P) met 10 A nominale meetstroom, 30 mA nominale foutstroom en uitschakelkarakteristiek C, met 6 kA kortsluitvastheid.
156,73 129,53
Aardlekautomaat met 4 polen met 20 A nominale (meet)stroom, 30 mA nominale foutstroom en uitschakelkarakteristiek B, geschikt voor 400 V AC.
179,67 148,49
Aardlekautomaat met 4 polen met 20 A nominale stroom, 300 mA nominale foutstroom en uitschakelkarakteristiek B. Geschikt voor DIN-rail montage, 4 modules breed.
217,78 179,98
Aardlekautomaat met 2 polen (1P+N) met 20A nominale stroom, 30mA nominale foutstroom en uitschakelkarakteristiek C. Geschikt voor 240V en 10kA.
137,96 114,02
Aardlekautomaat met 4 polen (vier beveiligde polen) met 16 A nominale stroom, 300 mA nominale foutstroom en uitschakelkarakteristiek B, geschikt voor 400 V AC.
217,78 179,98
Aardlekautomaat met 4 polen met 10 A nominale stroom, 300 mA foutstroom en B-karakteristiek, geschikt voor 400 V AC-installaties.
173,85 143,68
Aardlekautomaat met 4 polen (4 beveiligde polen) met 40 A nominale (meet)stroom, 300 mA nominale foutstroom en uitschakelkarakteristiek B.
234,53 193,83
Aardlekautomaat met 2 polen (1-polig+N) met 40 A nominale (meet)stroom, 30 mA nominale foutstroom en uitschakelkarakteristiek B, met 6 kA afschakelvermogen.
135,09 111,64
Aardlekautomaat met 2 polen (1P+N) met 10 A nominale stroom, 30 mA nominale foutstroom en uitschakelkarakteristiek B, met meeschakelende nul en 10 kA kortsluitvastheid.
128,56 106,25
Aardlekautomaat met 4 polen met 6 A nominale (meet)stroom, 30 mA nominale foutstroom en uitschakelkarakteristiek C, met Bi-Connect-klemmen en IP20.
167,51 138,44

Aardlekautomaat met 4 polen met 20 A nominale stroom, 300 mA nominale foutstroom en uitschakelkarakteristiek B. Geschikt voor DIN-rail montage, 4 modules breed.

Verpakt per 1 stuk

Meer informatie
Maak compleet

217,78 179,98

Op werkdagen voor 16.30 uur besteld, morgen in huis. Levering ook op zaterdag.

14 op voorraad

Gratis verzending boven €150
30 dagen eenvoudig retour
Uitstekende klantenservice score 9.4/10

Ga naar het einde van de afbeeldingen-gallerij

Ga naar het begin van de afbeeldingen-gallerij

Productinformatie

Inleiding

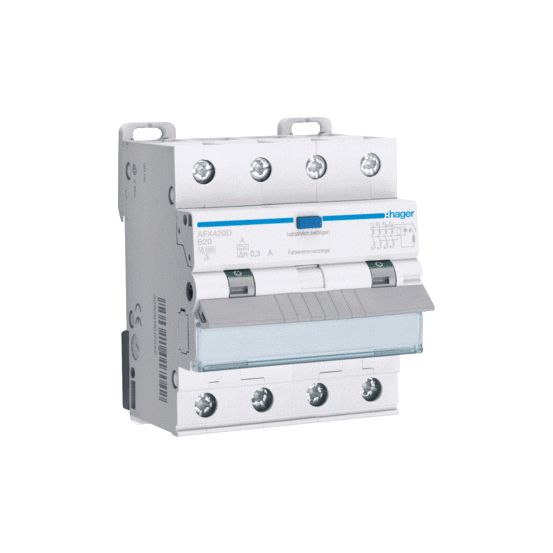

De Hager HACO aardlekautomaat AFX420D is een 4-polige aardlekautomaat met B-karakteristiek, ontworpen voor een nominale stroom van 20 A en een nominale foutstroom van 300 mA bij een spanningstype AC.

Belangrijkste kenmerken

Deze Hager HACO aardlekautomaat AFX420D combineert aardlekbeveiliging en installatieautomaat in één apparaat. De schakelaar is 4-polig, heeft een nominale (meet)stroom van 20 A en een nominale (meet)spanning van 400 V. De uitschakelkarakteristiek is type B en het type lekstroom is A, met een nominale foutstroom van 300 mA.

De aardlekautomaat is geschikt voor montage op een DIN-rail en heeft een breedte van 4 module-eenheden en een inbouwdiepte van 70 mm. Het apparaat beschikt over een onvertraagde afschakelkarakteristiek, een nominaal kortsluitafschakelvermogen Icn volgens EN 61009-1 van 10 kA en een stootstroomvastheid van 3 kA. Daarnaast is er een vergrendelingsvoorziening aanwezig.

De Hager AFX420D heeft een beschermingsgraad IP20 en een nominale isolatiespanning Ui van 500 V, met een nominale stoothoudspanning (Uimp) van 4 kV. De aansluitbare geleiderdoorsnede bedraagt 1-25 mm² voor eendraads en 1-16 mm² voor meerdraads. Het spanningstype is AC, de energiebegrenzingsklasse is 3 en de overspanningscategorie is 3.

Kenmerken op een rij

Nominale stroom 20 A
4-polige uitvoering
Nominale foutstroom 300 mA (300 mA), type lekstroom A
Uitschakelkarakteristiek B, onvertraagd
DIN-rail montage, 4 modules breed, 400 V, 10 kA kortsluitafschakelvermogen

Specificaties

Meer informatie
Aansluitbare geleiderdoorsnede eendraads	1-25 mm²
Aansluitbare geleiderdoorsnede meerdraads	1-16 mm²
Aantal beveiligde polen	4
Aantal polen (totaal)	4
Afschakelkarakteristiek	Onvertraagd
Beschermingsgraad (IP)	IP20
Breedte in module-eenheden	4
Energiebegrenzingsklasse	3
Frequentie	50 Hz
High-immunity uitvoering	Nee
Inbouwdiepte	70 mm
Inbouwmontage (stucwerk)	Ja
Meeschakelende nul	Ja
Met vergrendelingsvoorziening	Ja
Nominale (meet)spanning	400 V
Nominale (meet)stroom	20 A
Nominale afschakelvermogen IEC 60947-2	0 kA
Nominale afschakelvermogen volgens EN 61009	0 kA
Nominale foutstroom	0.3 A
Nominale isolatiespanning Ui	500 V
Nominale kortsluitafschakelvermogen Icn volgens EN 61009-1	10 kA
Nominale stoothoudspanning (Uimp)	4 kV
Omgevingstemperatuur tijdens bedrijf	-25-40 °C
Overspanningscategorie	3
Recycle	Ja
Spanningstype	AC
Stootstroomvastheid	3 kA
Type lekstroom	A
Uitschakelkarakteristiek	B
Uitvoering	4P
Vaak gebruikte artikelnummers	10584984 \| 2850478159 \| 3645163
Verliesvermogen	11.7 W
Vervuilingsgraad	2
